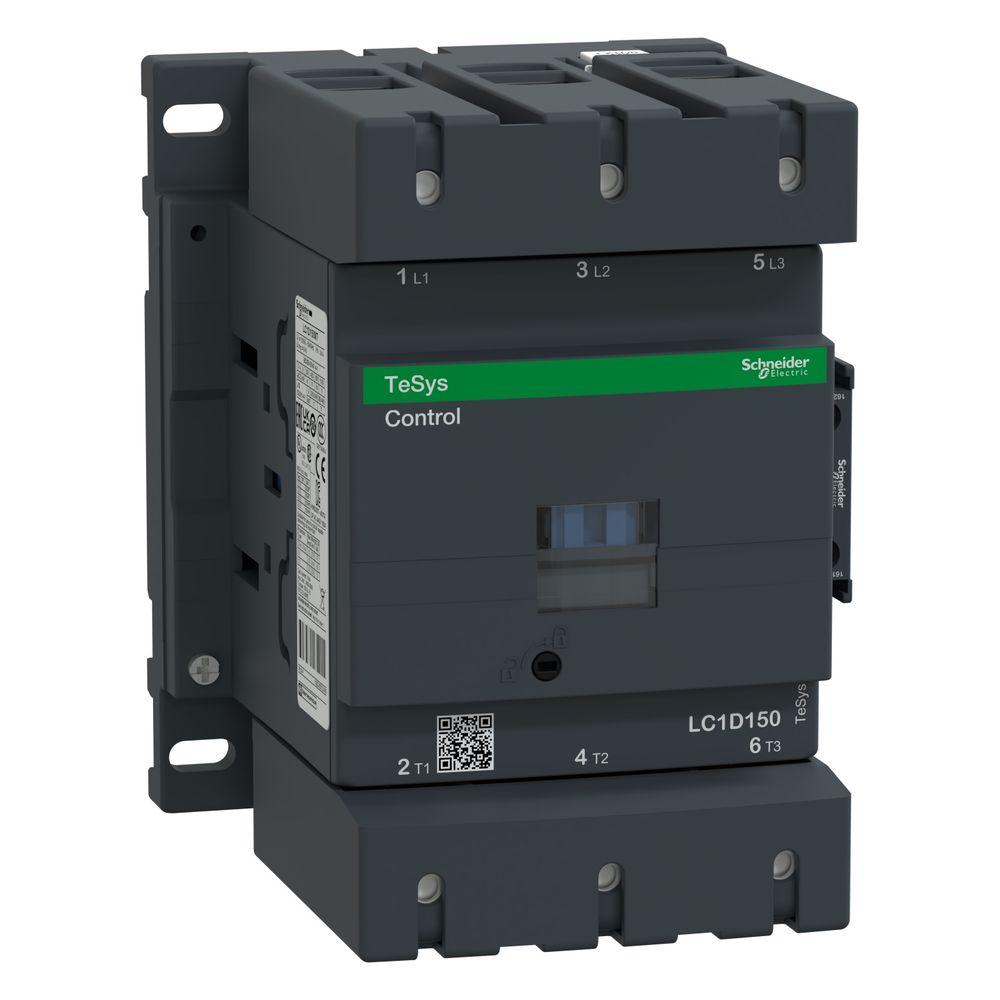

Schneider Electric Schütz TeSys Deca LC1D150P7, 75kW 150A 400V, 1S+1Ö, 230V AC
Das Leistungsschütz aus der Baureihe TeSys Deca ist für die Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 75 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 150 A bietet das Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine Steuerspannung von 230 V AC bei 50/60 Hz.
Leistungsstarke Schalttechnik
Das Schütz zeichnet sich durch eine hohe mechanische und elektrische Lebensdauer aus, die einen dauerhaften Betrieb ermöglicht. Ausgestattet mit einem integrierten bidirektionalen Spitzenbegrenzungsdioden-Suppressor, schützt das Gerät den Steuerkreis vor Spannungsspitzen. Die Konstruktion ist für eine Betriebshöhe von bis zu 3.000 Metern ausgelegt und erfüllt hohe Anforderungen an die Klimafestigkeit sowie mechanische Robustheit gegenüber Schwingungen und Schocks.
Flexibilität und Sicherheit
Die Installation erfolgt wahlweise auf einer Platte oder Schiene, wobei der Hauptstromkreis über Schraubanschlüsse kontaktiert wird. Zur Signalisierung und Steuerung stehen ein Schließer und ein Öffner als Hilfskontakte zur Verfügung. Das Gerät ist mit einer Sicherheitsabdeckung versehen und entspricht internationalen Normen für den Einsatz in der Industrie, was eine hohe Betriebssicherheit in verschiedenen Schaltkonfigurationen sicherstellt.
Das Schütz überzeugt durch seine kompakte Bauweise und die hohe Schaltleistung von 75 kW bei 400 V. Dank der integrierten Schutzbeschaltung und der robusten Auslegung für bis zu 1.200 Schaltzyklen pro Stunde eignet sich das Modell ideal für Motorsteuerungen und ohmsche Lasten. Mit einer mechanischen Lebensdauer von 8 Millionen Zyklen stellt das Gerät eine langlebige Komponente für professionelle Elektroinstallationen dar.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 75 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 150 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 200 A
- Steuerspeisespannung: 230 V AC
- Hilfskontakte: 1 S + 1 Ö
- Mechanische Lebensdauer: 8 Mcycles
- Schutzart: IP20
- Breite: 120 mm
- Höhe: 158 mm
- Tiefe: 136 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Artikelnummer | SE-LC1D150P7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 75 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 200 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 120 |
| EAN-13 | 3389110476071 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,1 kg |
| Höhe | 158 |
| Ie bei AC-3, 400V | 150 |
| Ie bie AC-4, 400V | 50 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 1200 cyc / h at 60 |
| Mechanische Lebensdauer | 8 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 22 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 2,5 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannung AC 60Hz | 230 |
| Spannungsart zur Betätigung | AC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 136 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 3…4,5 W at 50 / 60 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
