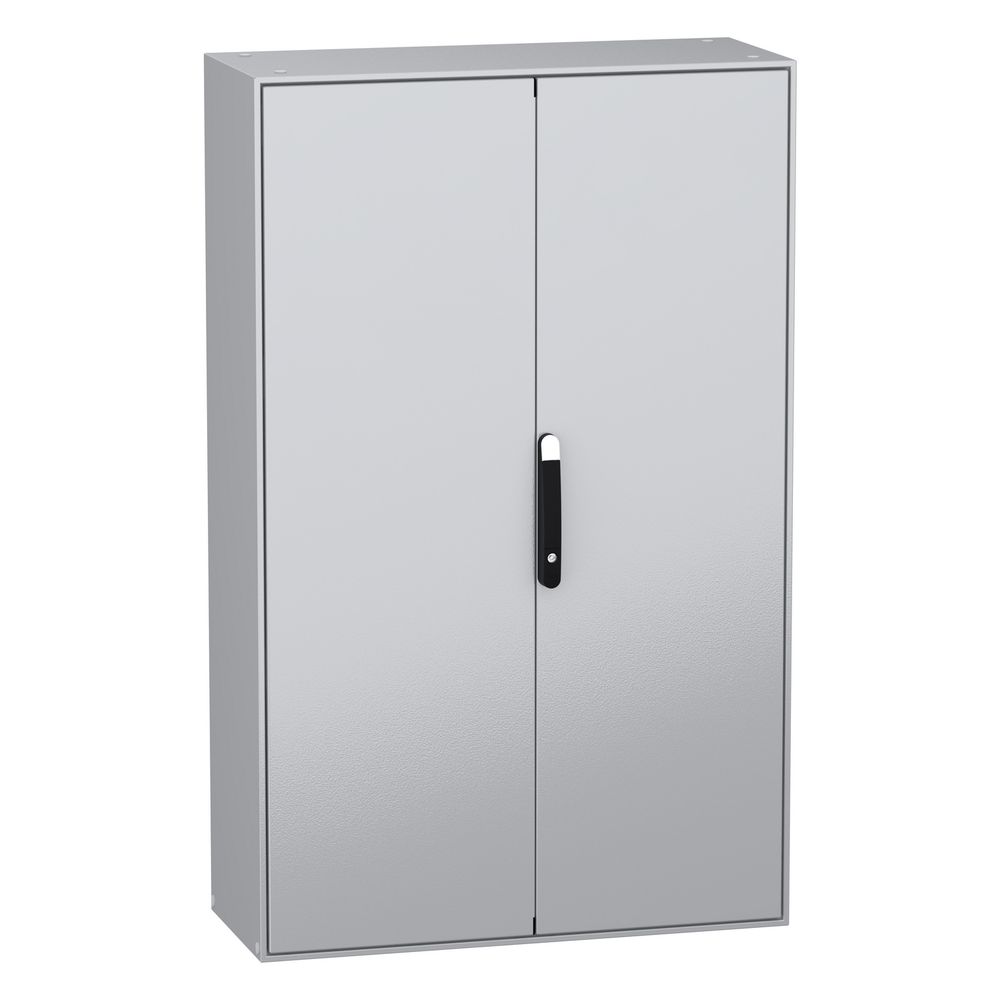

Schneider Electric Kompaktgehäuse PanelSeT SM, 1600x1200x300mm, Stahl, Grau
Der PanelSeT SM Standschrank ist ein robuster, bodenstehender Mehrzweckschrank aus Stahlblech, der für den Schutz elektrischer Komponenten in anspruchsvollen Umgebungen konzipiert wurde. Mit seinen Abmessungen von 1600 x 1200 x 300 mm bietet das Gehäuse die Schutzart IP55 sowie eine Schlagfestigkeit gemäß IK10. Das System zeichnet sich durch eine pulverbeschichtete Oberfläche in RAL 7035 aus und ist für eine Vielzahl industrieller Anwendungen geeignet.
Robuste Konstruktion und Sicherheit
Das Gehäuse besteht aus einem einteiligen Korpus mit geschweißter Rückwand. Der Zugang erfolgt über zwei Volltüren an der Frontseite, die einen Öffnungswinkel von 120 Grad ermöglichen. Zur sicheren Verriegelung ist das System mit einem 4-Punkt-Schloss ausgestattet, das über einen Griff mit 5 mm Doppelstabeinsatz bedient wird. Die Konstruktion erfüllt die Anforderungen der Norm IEC 62208 und ist für eine maximale Belastung des Gehäuses von 500 N ausgelegt.
Montage und Flexibilität
Der Schrank wird mit einer Montageplatte aus galvanisiertem Stahl geliefert, die über vier Halterungen befestigt ist. Für die Kabeleinführung steht eine Standard-Durchführungsplatte zur Verfügung. Die modulare Ausführung erlaubt es, Türen und Montageplatte für Wartungsarbeiten bei Bedarf abzunehmen. Durch die Zertifizierungen von UL, BV und DNV eignet sich das Kompaktgehäuse auch für spezialisierte Einsatzbereiche, einschließlich der Schifffahrt.
Dieser Standschrank kombiniert Langlebigkeit mit hoher Funktionalität. Dank der Schutzart IP55 und der Schlagfestigkeit IK10 sind die verbauten Komponenten sicher vor äußeren Einflüssen geschützt. Die Abmessungen von 1600 x 1200 x 300 mm und die mitgelieferte Montageplatte ermöglichen eine effiziente Installation und Organisation der elektrischen Ausrüstung in einem professionellen Umfeld.
Technische Daten
- Gehäuse-Nennhöhe: 1600 mm
- Gehäuse-Nennbreite: 1200 mm
- Gehäuse-Nenntiefe: 300 mm
- Schutzart: IP55
- Schlagfestigkeit: IK10
- Anzahl der Türen: 2
- Max. Belastung Gehäuse: 500 N
- Max. Belastung Montageplatte: 300 N
- Max. Belastung Tür: 60 N
- Farbe: Grau (RAL 7035)
Lieferumfang
- 1x Standschrank
- 1x Montageplatte
- 4x Montageplattenhalterung
- 1x Kabeleinführungsplatte
Technische Daten
| Hersteller | Schneider Electric |
| Anwendung | Mehrzweck |
| Anzahl der Schlösser | 1 |
| Anzahl der Steckverbinderöffnungen | 0 |
| Anzahl der Türen | 2 |
| Artikelnummer | SE-NSYSM1612302DP |
| Ausführung der Oberfläche | pulverbeschichtet |
| Baureihe | PanelSeT |
| Beschreibung der Montageplatte | Einfach |
| Bodenstehendes Wandmodell | Ja |
| Breite | 1200 |
| Brillenflansch | Stahl |
| EAN-13 | 3606485120164 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Freistehend | Nein |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Ja |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gehäuse-Nennbreite | 1200 |
| Gehäuse-Nennhöhe | 1600 |
| Gehäuse-Nenntiefe | 300 |
| Gewicht | 0,1 kg |
| Höhe | 1600 |
| Installationszubehörtyp | Bodenstehend |
| Kabeleinführung | 1 Eingang |
| Koppelbar | Nein |
| Mastbefestigung | Nein |
| Max zulässige Belastung der Montageplatte nach IEC 62208 | 300 |
| Max zulässige Belastung der Tür(en) nach IEC 62208 | 60 |
| Max zulässige Belastung Gehäuse/Schrank IEC 62208 | 500 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit Oberteil | Nein |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Mit Tür | Ja |
| Montageplatte tiefenverstellbar | Nein |
| Normen | IEC 62208 |
| Produkt- oder Komponententyp | Kompaktgehäuse |
| Produktgewicht | 130,5 |
| Produktzertifizierungen | UL BV DNV |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (NEMA) | 12 |
| Tiefe | 300 |
| Transparenter Deckel | Nein |
| Typ der Durchführungsplatte | Standard |
| Türtyp | Einfach |
| Vorprägungen | Nein |
| Werkstoffgüte | sonstige |
| Zugänglichkeit für den Betrieb | Frontseite |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 33842582 |
