Beschreibung

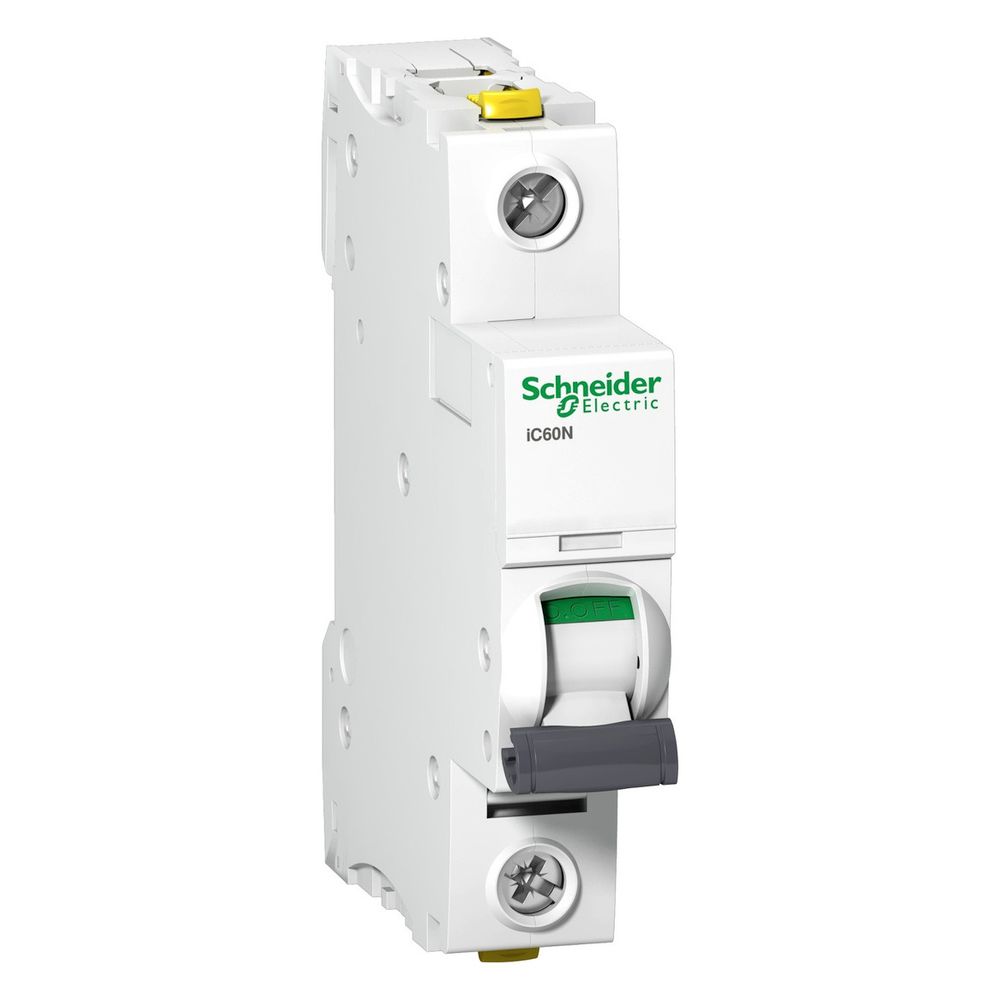

Schneider Electric Leitungsschutzschalter Acti9 iC60N, 16A, 1-polig, B, 230V
Der einpolige Leitungsschutzschalter aus der Baureihe Acti9 von Schneider Electric dient der zuverlässigen Absicherung von Stromkreisen in Verteilungen. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 16 A schützt das Gerät elektrische Anlagen effektiv vor Überlast und Kurzschluss. Die kompakte Bauweise mit einer Breite von einer Teilungseinheit ermöglicht eine platzsparende Montage auf der 35 mm DIN-Schiene.
Funktionsweise und Sicherheit
Das Gerät kombiniert thermomagnetische Auslösetechnologie mit einer VisiTrip-Anzeige, die eine schnelle Identifikation von Fehlerauslösungen ermöglicht und somit Wartungszeiten reduziert. Die VisiSafe-Funktion signalisiert zudem zuverlässig die aktuelle Schaltstellung. Dank der Eignung für industrielle Isolierung gemäß IEC/EN 60947-2 und der Energiebegrenzungsklasse 3 bietet der Schalter ein hohes Maß an Betriebssicherheit. Die Montage erfolgt werkzeuglos über ein frontseitiges Befestigungselement, wobei eine einfache Entnahme aus einem querverschienten Verbund jederzeit möglich ist.
Anschluss und Flexibilität
Die Installation wird durch Doppelanschlussklemmen erleichtert, die sowohl den Anschluss von Kabeln als auch von Steg-Phasenschienen erlauben. Der Schalter ist für Leiterquerschnitte bis 25 mm² bei eindrähtigen Leitern ausgelegt. Für erweiterte Anforderungen können seitlich elektrische Zusatzeinrichtungen montiert werden. Das Gehäuse ist in Schutzart IP20 ausgeführt und für einen weiten Umgebungstemperaturbereich von -35 °C bis 70 °C spezifiziert.
Dieser Leitungsschutzschalter überzeugt durch seine robuste Bauweise und hohe mechanische sowie elektrische Lebensdauer. Mit einem Bemessungsschaltvermögen von 6 kA nach EN 60898 bei 230 V und einer Bemessungsisolationsspannung von 500 V ist er für anspruchsvolle Anwendungen in der Elektroinstallation ausgelegt. Die Kombination aus präziser Auslösecharakteristik B und der einfachen Handhabung bei der Hutschienenmontage macht ihn zu einer effizienten Lösung für die Absicherung von Endstromkreisen.
Technische Daten
- Bemessungsstrom: 16 A
- Auslösecharakteristik: B
- Polzahl: 1
- Bemessungsspannung: 230 V
- Bemessungsschaltvermögen Icn (EN 60898): 6 kA
- Bemessungsschaltvermögen Icu (IEC 60947-2): 10 kA
- Breite: 1 Teilungseinheit
- Montage: 35 mm DIN-Schiene
- Anschlussquerschnitt eindrähtig: 1 - 25 mm²
- Anschlussquerschnitt mehrdrähtig: 1 - 16 mm²
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [In] Bemessungsstrom | 16 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-A9F03116 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Acti9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P |
| Breite | 18 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3606480439698 |
| Einbautiefe | 44,5 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß |
| Frequenz | 50 - 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,121 kg |
| Höhe | 91 |
| Kontaktstellungsanzeige | Ja |
| Kurvenscheibe | B |
| Lokale Signalisierung | Auslöseanzeige |
| Magnetische Auslösegrenze | 4 x Zoll + / -20 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | 35 mm DIN-Schiene |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | DC AC |
| Polzahl (gesamt) | 1 |
| Produktgewicht | 0,125 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC / DC |
| Steuerungstyp | Kippschalter |
| TE | 1 |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -35…70 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -35 - 70 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,4 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | IV |
| WEEE-Nr. | 33842582 |
