Beschreibung

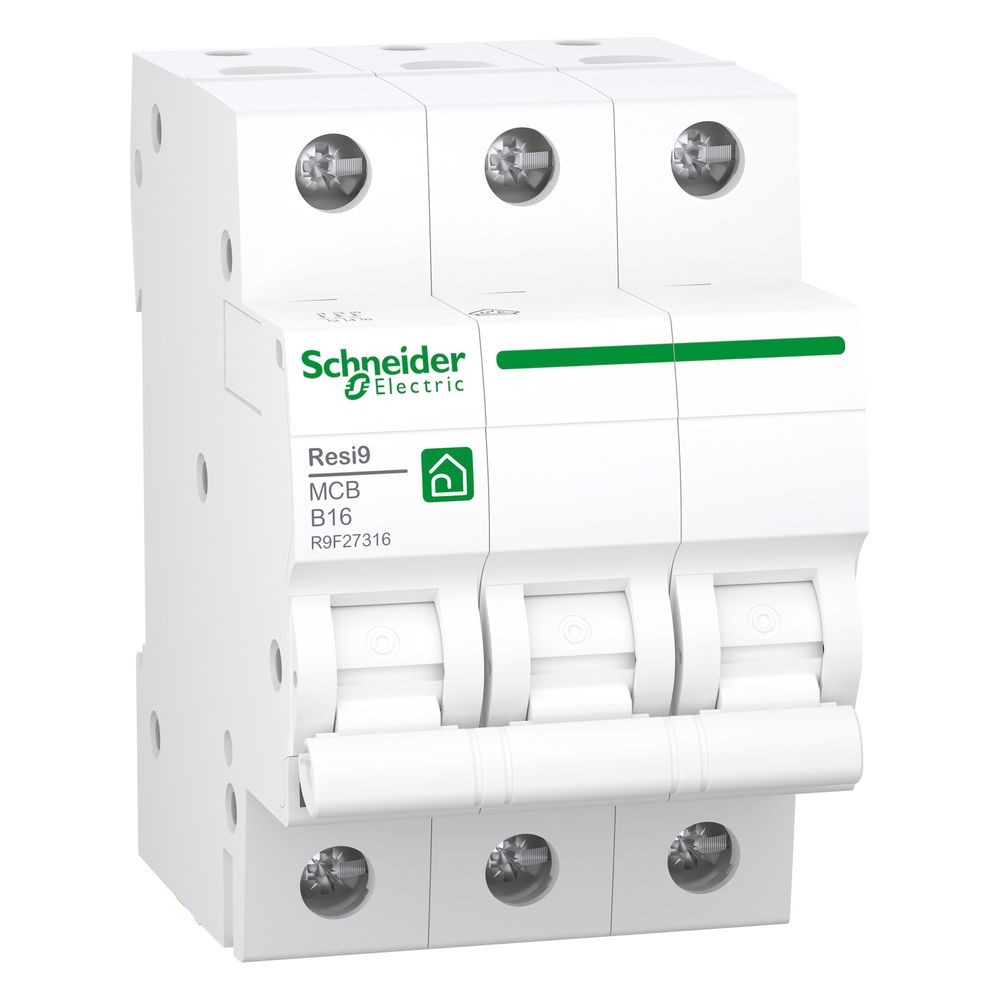

Schneider Electric Leitungsschutzschalter Resi9 R9F27316, 3P 16A B 10kA, Weiß
Der Leitungsschutzschalter aus der Baureihe Resi9 dient der zuverlässigen Absicherung von Stromkreisen in Wohn- und Gewerbegebäuden. Das dreipolige Gerät kombiniert Kurzschluss- und Überlastschutz in einem kompakten Gehäuse und ist für den Einsatz in Verteilungen konzipiert. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 16 A bietet er eine präzise Absicherung für elektrische Installationen.
Funktionsweise und Montage
Die thermomagnetische Auslöser-Technologie sorgt für eine zuverlässige Abschaltung bei Überlast oder Kurzschluss. Das Gerät verfügt über eine Sprungschaltung, die ein verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte ermöglicht. Die Montage erfolgt auf einer DIN-Schiene mittels eines rückseitigen Befestigungselements. Für eine sichere Verbindung sind Tunnelklemmen vorhanden, die sowohl für Kabel als auch für Gabelkammschienen geeignet sind.
Sicherheit und Betrieb
Das Bemessungsschaltvermögen beträgt 10 kA gemäß EN/IEC 60898-1, was eine hohe Betriebssicherheit im Fehlerfall sicherstellt. Eine lokale Signalisierung über die ON/OFF-Anzeige am Kippschalter ermöglicht die schnelle Kontrolle des Schaltzustands. Zudem ist das Gerät für die Trennung gemäß geltender Normen geeignet und bietet durch die Energiebegrenzungsklasse 3 eine effektive Strombegrenzung. Die Schutzart IP20 gewährleistet den Schutz gegen Berührung im Innenbereich.
Dieser Leitungsschutzschalter überzeugt durch eine robuste Bauweise und Langlebigkeit mit bis zu 10.000 mechanischen Schaltzyklen. Mit einer Bemessungsspannung von 400 V AC und einer Betriebstemperatur von -25 bis 60 °C ist er für anspruchsvolle Umgebungen ausgelegt. Die Kombination aus 16 A Bemessungsstrom, 10 kA Schaltvermögen und der B-Charakteristik macht ihn zur idealen Wahl für eine sichere und normgerechte Elektroinstallation in der Gebäudeverteilung.
Technische Daten
- Bemessungsstrom: 16 A
- Auslösecharakteristik: B
- Polzahl: 3
- Bemessungsschaltvermögen: 10 kA
- Bemessungsspannung: 400 V AC
- Breite: 54 mm
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
- Montageart: DIN-Schiene
- Umgebungstemperatur: -25 bis 60 °C
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 6 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| [Ue] Betriebsbemessungsspannung | 400 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Anzahl der abgesicherten Pole | 3 |
| Anzahl der geschützten Pole | 3 |
| Artikelnummer | SE-R9F27316 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 3P |
| Breite | 54 |
| EAN-13 | 3606489590352 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höhe | 85 |
| Kurvenscheibe | B |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 3 - 5 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Normen | EN / IEC 60898-1 |
| Polzahl (gesamt) | 3 |
| Produktzertifizierungen | VDE |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 3 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,6 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
