Beschreibung

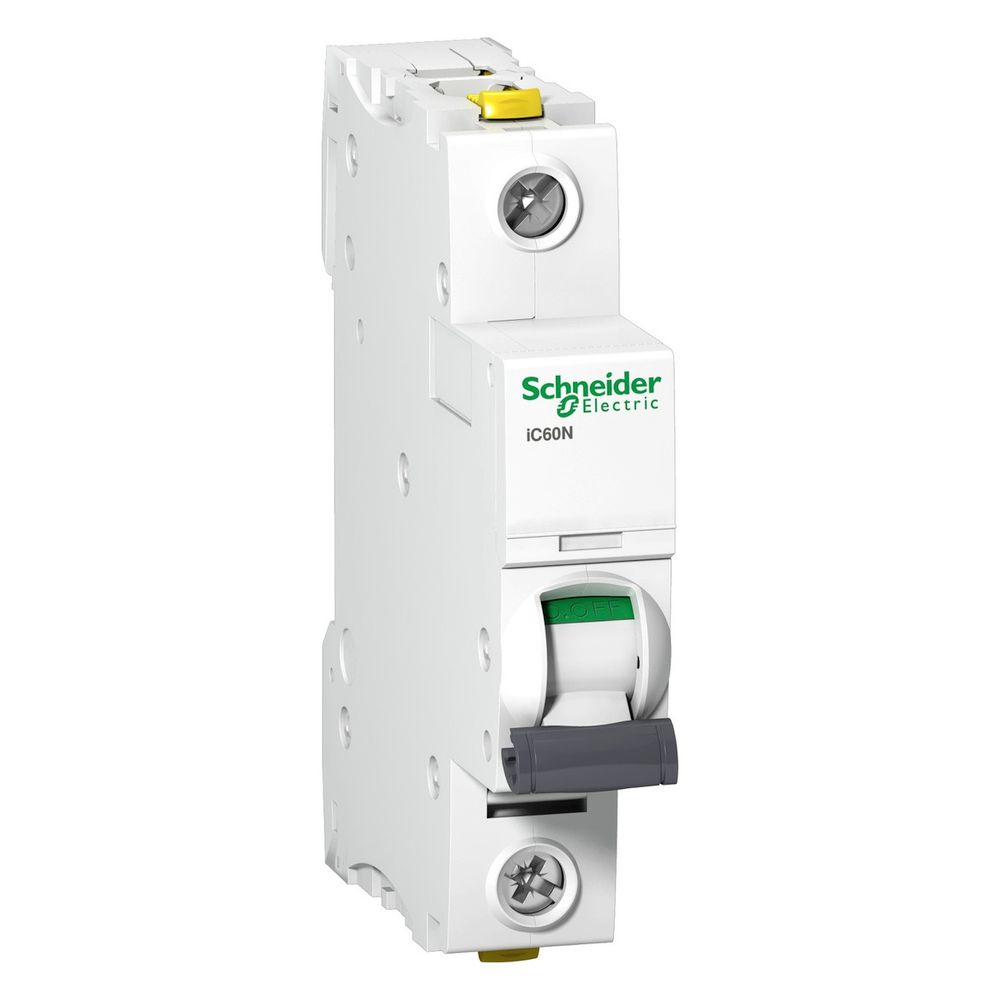

Schneider Electric Leitungsschutzschalter Acti9 iC60N 1P 10A C, 10kA, 230V, Weiß
Der Leitungsschutzschalter iC60N aus der Baureihe Acti9 von Schneider Electric bietet Schutz vor Kurzschluss- und Überlastströmen in elektrischen Verteilungen. Das 1-polige Gerät ist für den Einsatz in AC- und DC-Netzwerken konzipiert und zeichnet sich durch eine Auslösecharakteristik vom Typ C sowie einen Bemessungsstrom von 10 A aus.
Funktionsweise und Montage
Das thermomagnetische Gerät ist für die Montage auf einer 35 mm DIN-Schiene vorgesehen und verfügt über ein frontseitig betätigbares Befestigungselement für eine werkzeuglose Installation. Die doppelte Anschlussklemme ermöglicht den flexiblen Anschluss von Leitern mit Querschnitten bis zu 25 mm² bei eindrähtiger Ausführung. Das System ist für die industrielle Isolation geeignet und bietet die Option, seitlich elektrische Zusatzeinrichtungen für Funktionen wie die Fernüberwachung zu ergänzen. Die VisiTrip-Anzeige ermöglicht eine schnelle Erkennung von Fehlerauslösungen, während die VisiSafe-Anzeige die Schaltstellung signalisiert.
Sicherheit und Zuverlässigkeit
Die Konstruktion ist für Umgebungstemperaturen von -35 bis 70 °C ausgelegt. Mit einer mechanischen Lebensdauer von 20.000 Zyklen und einer elektrischen Lebensdauer von 10.000 Zyklen ist das Gerät auf eine hohe Nutzungsdauer ausgelegt. Die Schutzart IP20 gewährleistet einen grundlegenden Berührungsschutz, während die Energiebegrenzungsklasse 3 eine effiziente Strombegrenzung im Fehlerfall sicherstellt.
Technische Daten
- Bemessungsstrom: 10 A
- Auslösecharakteristik: C
- Polzahl: 1
- Bemessungsspannung: 230 V
- Bemessungsschaltvermögen EN 60898: 6 kA
- Bemessungsschaltvermögen IEC 60947-2: 10 kA
- Energiebegrenzungsklasse: 3
- Montage: 35 mm DIN-Schiene
- Breite: 18 mm
- Schutzart: IP20
Dieser Leitungsschutzschalter kombiniert kompakte Abmessungen mit hoher technischer Leistungsfähigkeit. Durch die Kombination aus 10 A Bemessungsstrom, C-Charakteristik und einem Schaltvermögen von bis zu 10 kA eignet sich das Gerät für den professionellen Einsatz in der elektrischen Verteilung. Die integrierten VisiTrip- und VisiSafe-Anzeigen unterstützen bei der schnellen Fehlerdiagnose und erhöhen die Anlagensicherheit im täglichen Betrieb.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [In] Bemessungsstrom | 10 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-A9F04110 |
| Auslösecharakteristik | C |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Acti9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P |
| Breite | 18 |
| EAN-13 | 3606480440342 |
| Einbautiefe | 44,5 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß |
| Frequenz | 50 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höhe | 91 |
| Kontaktstellungsanzeige | Ja |
| Kurvenscheibe | C |
| Lokale Signalisierung | Auslöseanzeige |
| Magnetische Auslösegrenze | 8 x Zoll + / -20 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | 35 mm DIN-Schiene |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC DC |
| Polzahl (gesamt) | 1 |
| Produktgewicht | 0,125 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC / DC |
| Steuerungstyp | Kippschalter |
| TE | 1 |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -35…70 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -35 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | IV |
| WEEE-Nr. | 33842582 |
