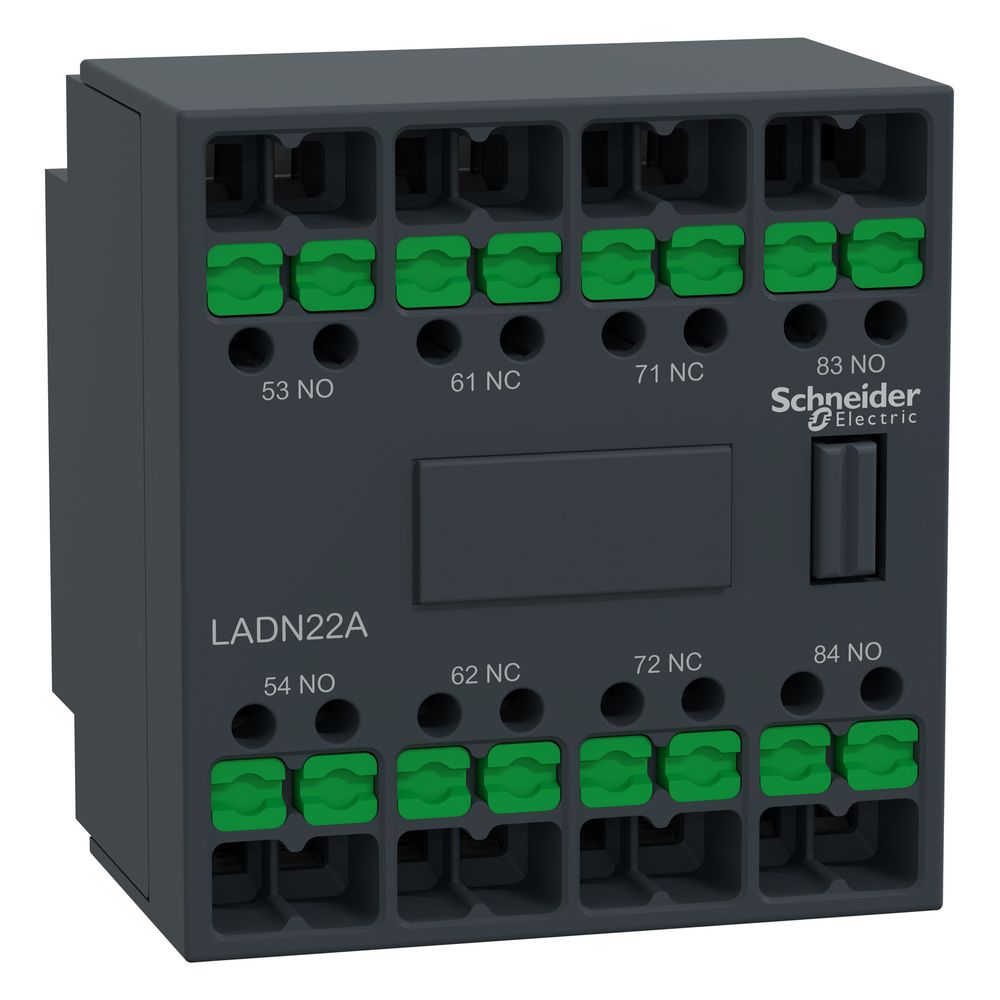

Schneider Electric Hilfsschalterblock TeSys Deca LADN22A, 2S+2Ö, 48x44x42mm, Dunkelgrau

Der Hilfsschalterblock aus der Baureihe TeSys Deca von Schneider Electric ermöglicht eine zuverlässige Erweiterung von Schützen und Steuerrelais. Mit seiner Konfiguration von 2 Schließern und 2 Öffnern sowie der SnapIN-Anschlussklemme sorgt er für eine schnelle und wartungsfreie elektrische Verbindung. Die Komponente ist für die frontseitige Montage konzipiert und zeichnet sich durch eine hohe mechanische Lebensdauer aus.

Zuverlässige Schalttechnik

Die Einheit ist für anspruchsvolle Anwendungen optimiert und unterstützt durch mechanisch gekoppelte Kontakte sowie Spiegelkontakte den Einsatz in sicherheitsrelevanten Bereichen. Die unverzögerte Kontaktbetätigung gewährleistet präzise Schaltvorgänge. Dank der robusten Bauweise ist der Block für Betriebstemperaturen von -5 bis 60 °C ausgelegt und bietet eine hohe Isolationsspannung von 690 V.

Einfache Montage und Anschluss

Die Installation erfolgt durch einfaches Aufstecken auf die Frontseite kompatibler Schütze wie der TeSys D oder TeSys F Serie. Die SnapIN-Anschlussklemmen erlauben den flexiblen Anschluss von Leitern mit Querschnitten von 1 bis 4 mm², sowohl mit als auch ohne Aderendhülsen. Dies reduziert den Montageaufwand und erhöht die Prozesssicherheit bei der Verdrahtung.

Technische Daten

• Kontakte: 2 Schließer, 2 Öffner
• Bemessungsbetriebsspannung: 690 V AC
• Bemessungsbetriebsstrom (AC-15, 230 V): 10 A
• Mechanische Lebensdauer: 30 Mcycles
• Montageart: Frontseite
• Anschlussart: SnapIN
• Betriebstemperatur: -5 bis 60 °C
• Breite: 44 mm
• Höhe: 48 mm
• Tiefe: 42 mm

Dieser Hilfsschalterblock bietet eine effiziente Lösung für die Steuerungstechnik. Mit einer Bemessungsbetriebsspannung von 690 V AC und einem Bemessungsbetriebsstrom von 10 A bei 230 V AC-15 deckt er ein breites Anwendungsspektrum ab. Die Kombination aus 2 Schließern und 2 Öffnern sowie die wartungsfreie SnapIN-Technik machen ihn zu einer langlebigen Komponente für industrielle Schaltanlagen.
