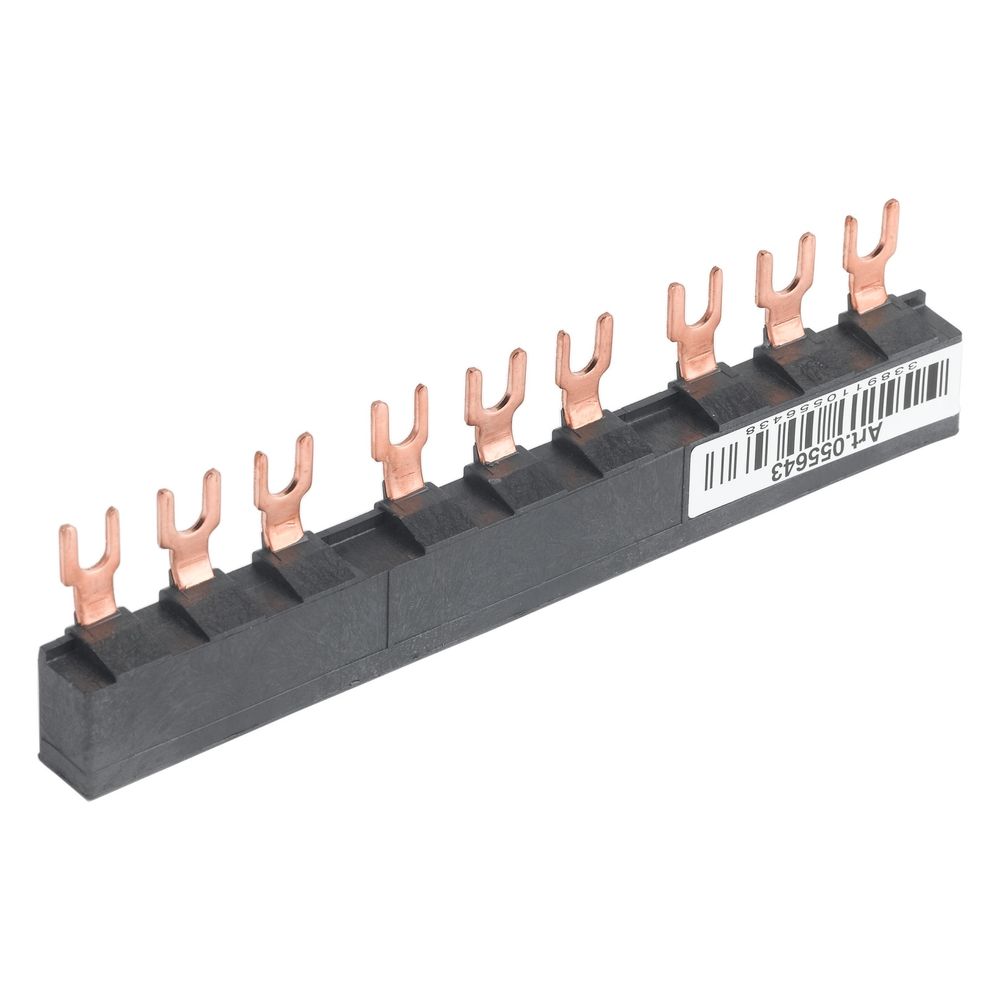

Schneider Electric Kammschiene Linergy GV2G345, 3-phasig 63A 45mm, Schwarz

Das dreiphasige Sammelschienensystem aus der Baureihe Linergy ermöglicht eine effiziente Energieverteilung für bis zu drei Motorschutzschalter. Die isolierte Kammschiene ist für einen Bemessungsdauerstrom von 63 A ausgelegt und zeichnet sich durch ein Anschlussraster von 45 mm aus. Dank der Gabelanschluss-Ausführung eignet sich das System ideal für Geräte mit Schraubklemmen.

Aufbau und Anwendung

Die Kammschiene ist für den Einsatz in Drehstromsystemen konzipiert und bietet eine zuverlässige Verbindung für drei Abgangsstellen. Mit einer Bemessungsbetriebsspannung von bis zu 690 V und einer Bemessungsstoßspannung von 6 kV unterstützt das System eine hohe Betriebssicherheit. Die kompakte Bauweise mit einer Breite von 134 mm und einer Länge von 135 mm ermöglicht eine platzsparende Installation in Schaltanlagen.

Technische Daten

• Bemessungsdauerstrom Iu: 63 A
• Max. Bemessungsbetriebsspannung Ue: 690 V
• Anzahl der Phasen: 3
• Anzahl von Abgängen: 3
• Anschlussraster: 45 mm
• Ausführung des elektrischen Anschlusses: Gabel
• Bedingter Bemessungskurzschlussstrom Iq: 11 kA
• Bemessungsstoßspannung: 6 kV
• Breite: 134 mm
• Länge: 135 mm

Dieses Sammelschienensystem bietet eine robuste Lösung für die professionelle Verdrahtung von Motorschutzschaltern. Durch die Auslegung auf 63 A und die isolierte Ausführung sorgt die Komponente für eine sichere und übersichtliche Stromverteilung. Die präzise Abstimmung auf das 45 mm Raster und die Kompatibilität mit der TeSys-Produktfamilie erleichtern die Montage und Integration in bestehende Konzepte.
