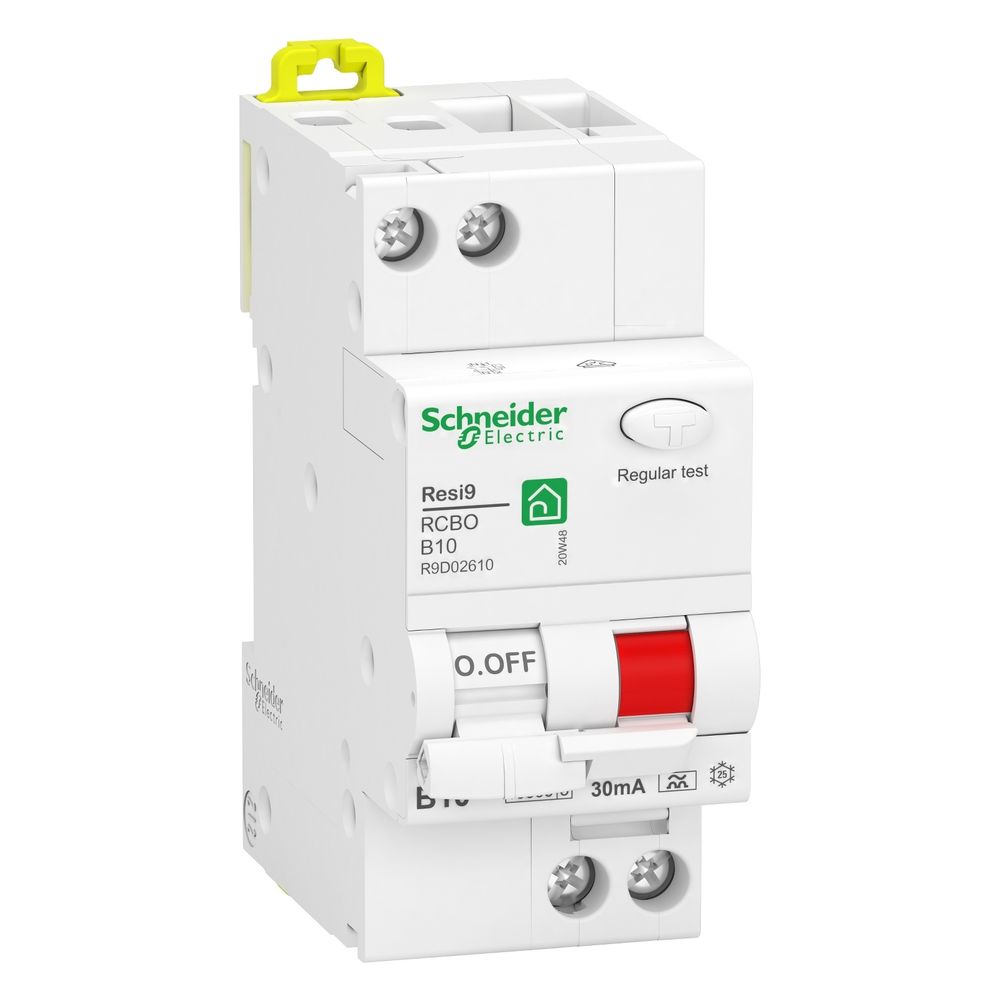

Schneider Electric FI/LS-Schalter Resi9 10A, 10kA, 30mA, Typ A, Weiß
Dieser FI/LS-Schalter aus der Resi9-Serie kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät für die elektrische Verteilung. Mit einer Bemessungsspannung von 230 V und einem Bemessungsstrom von 10 A eignet sich die Komponente für den Einsatz in Wechselstromnetzen. Das Gerät bietet eine zuverlässige Absicherung durch die Auslösecharakteristik B und eine Erdschlussempfindlichkeit von 30 mA.
Funktionsweise und Sicherheit
Der Schalter ist als 1P+N-Variante ausgeführt und verfügt über einen mitschaltenden Neutralleiter auf der linken Seite. Die integrierte thermomagnetische Auslöser-Technologie sorgt für eine präzise Abschaltung bei Überstrom oder Fehlerströmen. Zur schnellen Statuskontrolle ist eine lokale Signalisierung integriert, die den Schaltzustand direkt an der Frontseite anzeigt. Das Bemessungsabschaltvermögen von 10 kA unterstützt eine hohe Betriebssicherheit in der Elektroinstallation.
Montage und Handhabung
Die Installation erfolgt effizient über eine DIN-Schiene mittels steckbarem Montagemodus. Das Gerät ist für einen Betriebstemperaturbereich von -25 bis 40 °C ausgelegt und erfüllt die Anforderungen der Norm EN/IEC 61009-1. Dank der kompakten Bauweise mit einer Breite von 36 mm nimmt der Schalter zwei Teilungseinheiten im Verteiler ein. Die Tunnelklemmen ermöglichen einen sicheren Anschluss von Leitern.
Durch die Kombination von Fehlerstrom- und Leitungsschutz in einem Gehäuse reduziert dieses Produkt den Platzbedarf in der Verteilung. Mit einer mechanischen und elektrischen Lebensdauer von 20.000 Zyklen bietet der Schalter eine langlebige Lösung für den Schutz von Stromkreisen. Die Ausführung als Typ A mit 30 mA Fehlerstrom-Empfindlichkeit und 10 A Bemessungsstrom stellt eine robuste Absicherung für moderne Elektroinstallationen dar.
Technische Daten
- Bemessungsstrom: 10 A
- Bemessungsspannung: 230 V
- Bemessungsabschaltvermögen: 10 kA
- Auslösecharakteristik: B
- Fehlerstrom-Typ: A
- Erdschlussempfindlichkeit: 30 mA
- Polzahl: 2 (1P + N)
- Breite: 36 mm
- Montage: DIN-Schiene
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 4 |
| [In] Bemessungsstrom | 10 |
| [M] Anzugsdrehmoment | 2 |
| [Ue] Betriebsbemessungsspannung | 230 |
| Abschaltcharakteristik | unverzögert |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-R9D02610 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsabschaltvermögen nach EN 61009 | 10 |
| Bemessungsisolationsspannung Ui | 440 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Beschreibung der Pole | 1P + N |
| Breite | 36 |
| Drahtabisolierungslänge | 14 |
| EAN-13 | 3606489662097 |
| Einbautiefe | 44,5 |
| Elektrische Lebensdauer | 20000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschluss-Schutzklasse | Typ A |
| Erdschlussempfindlichkeit | 30 |
| Erdschlussschutz | Integriert |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Farbe | Weiß |
| Fehlauslöseschutz | Nein |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Frequenz | 50 / 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höhe | 85 |
| Konformitätskennzeichen | VDE |
| Kurvenscheibe | B |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 3 - 5 x In |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Steckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Normen | EN / IEC 61009-1 |
| Polzahl | 2 |
| Produktgewicht | 190 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Spannung | 230 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstrom | 250 |
| Stoßstromfestigkeit | 0,25 |
| Strom | 10 |
| TE | 2 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…40 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,7 |
| Verschmutzungsgrad | 2 |
| Vorrichtungen für Vorhängeschlösser | Ja |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
