Beschreibung

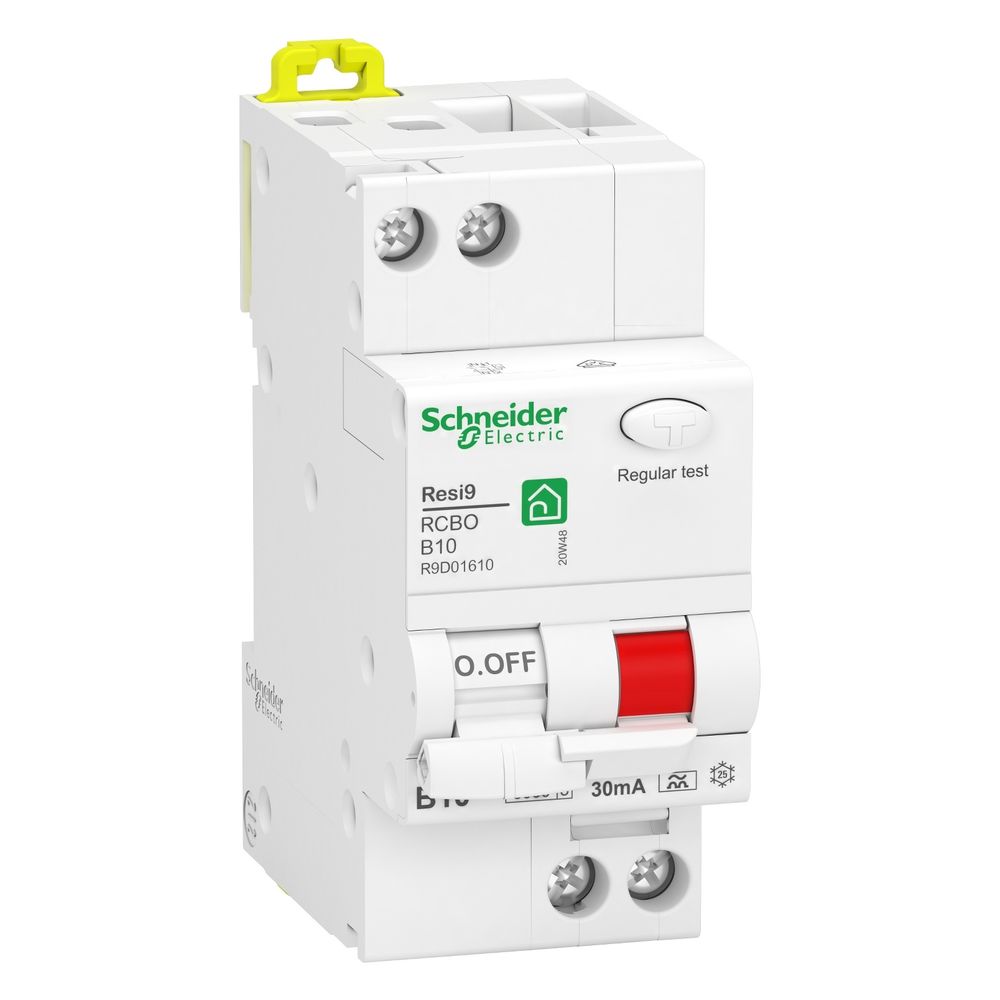

Schneider Electric FI/LS-Schalter Resi9 R9D01610, 10A, 30mA, Typ A, 6kA, 1P+N, Weiß
Der FI/LS-Schalter aus der Resi9-Serie kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät. Mit einer Bemessungsstromstärke von 10 A und der Auslösecharakteristik B eignet sich das Bauteil für den Einsatz in elektrischen Verteilungen. Die Ausführung als 1P+N-Schalter mit linksseitiger Neutralleiterposition ermöglicht eine effiziente Absicherung von Stromkreisen in Wechselstromnetzen.
Zuverlässige Schutzfunktion
Das Gerät bietet einen integrierten Erdschlussschutz vom Typ A mit einer Empfindlichkeit von 30 mA, was einen wirksamen Schutz bei Fehlerströmen sicherstellt. Die thermomagnetische Auslöser-Technologie sorgt in Verbindung mit der Energiebegrenzungsklasse 3 für eine präzise Abschaltung bei Überlast oder Kurzschluss. Mit einem Bemessungsschaltvermögen von 6 kA erfüllt der Schalter die Anforderungen der Normen EN 61009-1 und EN 61009-2-1.
Montage und Bedienung
Die Installation erfolgt auf einer DIN-Schiene. Für eine intuitive Bedienung verfügt das Gerät über eine lokale Signalisierung mittels ON/OFF-Anzeige sowie separate mechanische Fehlermeldeanzeigen für den LS-Schalter und den FI-Fehlerstromauslöser. Die Sprungschaltung gewährleistet ein verschleißarmes Schalten der Kontakte. Dank der Vorrichtung für Vorhängeschlösser lässt sich der Schalter bei Wartungsarbeiten sicher verriegeln.
Dieser FI/LS-Schalter bietet eine robuste Lösung für die elektrische Absicherung. Mit einer elektrischen Lebensdauer von 7500 Zyklen und einer mechanischen Lebensdauer von 20000 Zyklen ist das Gerät auf Langlebigkeit ausgelegt. Die Kombination aus 10 A Bemessungsstrom, 30 mA Fehlerstrom-Empfindlichkeit und 6 kA Schaltvermögen macht es zu einer zuverlässigen Komponente für moderne Elektroinstallationen.
Technische Daten
- Bemessungsstrom: 10 A
- Auslösecharakteristik: B
- Fehlerstrom-Typ: A
- Erdschlussempfindlichkeit: 30 mA
- Bemessungsschaltvermögen: 6 kA
- Polzahl: 1P + N
- Betriebsspannung: 230 V AC
- Breite: 36 mm
- Montage: DIN-Schiene
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 4 |
| [In] Bemessungsstrom | 10 |
| [M] Anzugsdrehmoment | 2 |
| [Ue] Betriebsbemessungsspannung | 230 |
| [Ui] Bemessungs-Isolationsspannung | 400 |
| Abschaltcharakteristik | unverzögert |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-R9D01610 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Beschreibung der Pole | 1P + N |
| Breite | 36 |
| EAN-13 | 3606489661953 |
| Einbautiefe | 44,5 |
| Elektrische Lebensdauer | 7500 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschluss-Schutzklasse | Typ A |
| Erdschlussempfindlichkeit | 30 |
| Erdschlussschutz | Integriert |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Farbe | Weiß |
| Fehlauslöseschutz | Nein |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höhe | 82 |
| Konformitätskennzeichen | VDE |
| Kurvenscheibe | B |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 3 - 5 x In |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Steckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Polzahl | 2 |
| Produktgewicht | 186 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Spannung | 230 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstrom | 250 |
| Stoßstromfestigkeit | 0,25 |
| Strom | 10 |
| TE | 2 |
| Tiefe | 70,5 |
| Umgebungstemperatur bei Betrieb | -25…40 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,7 |
| Verschmutzungsgrad | 2 |
| Vorrichtungen für Vorhängeschlösser | Ja |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
