Beschreibung

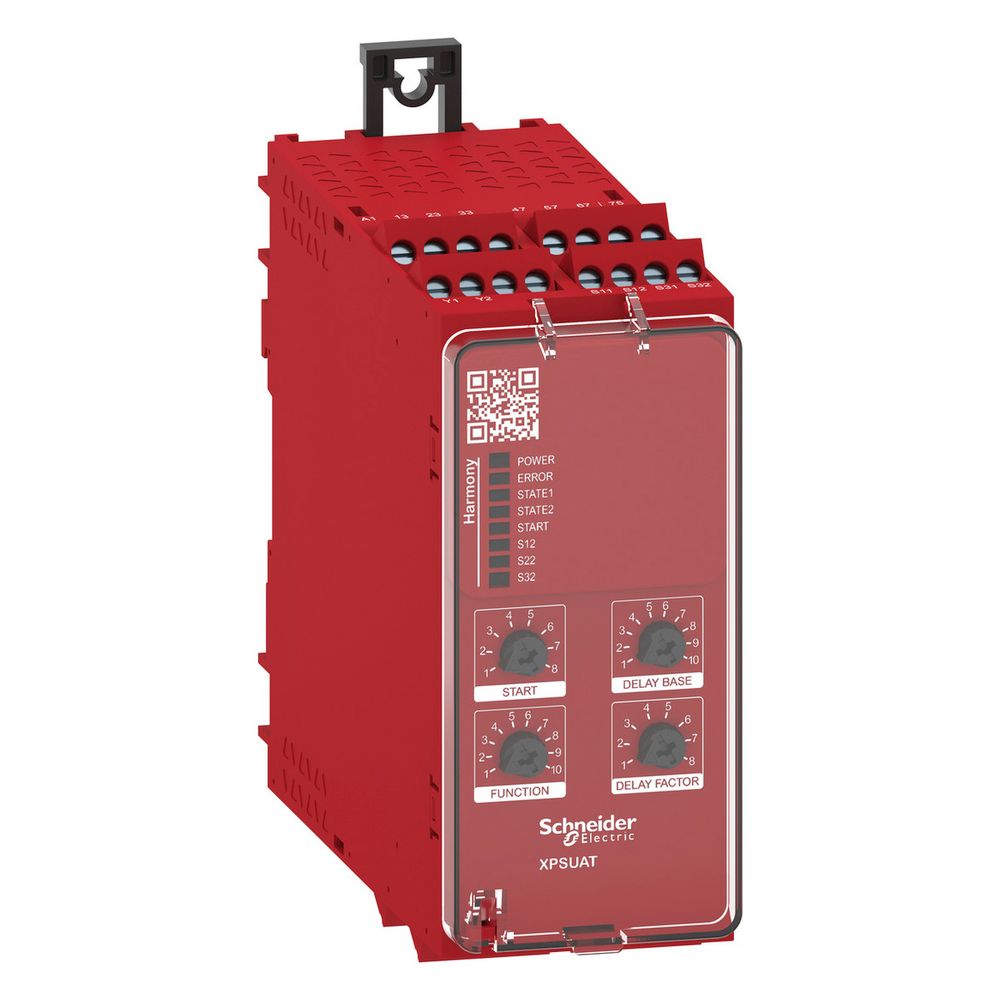

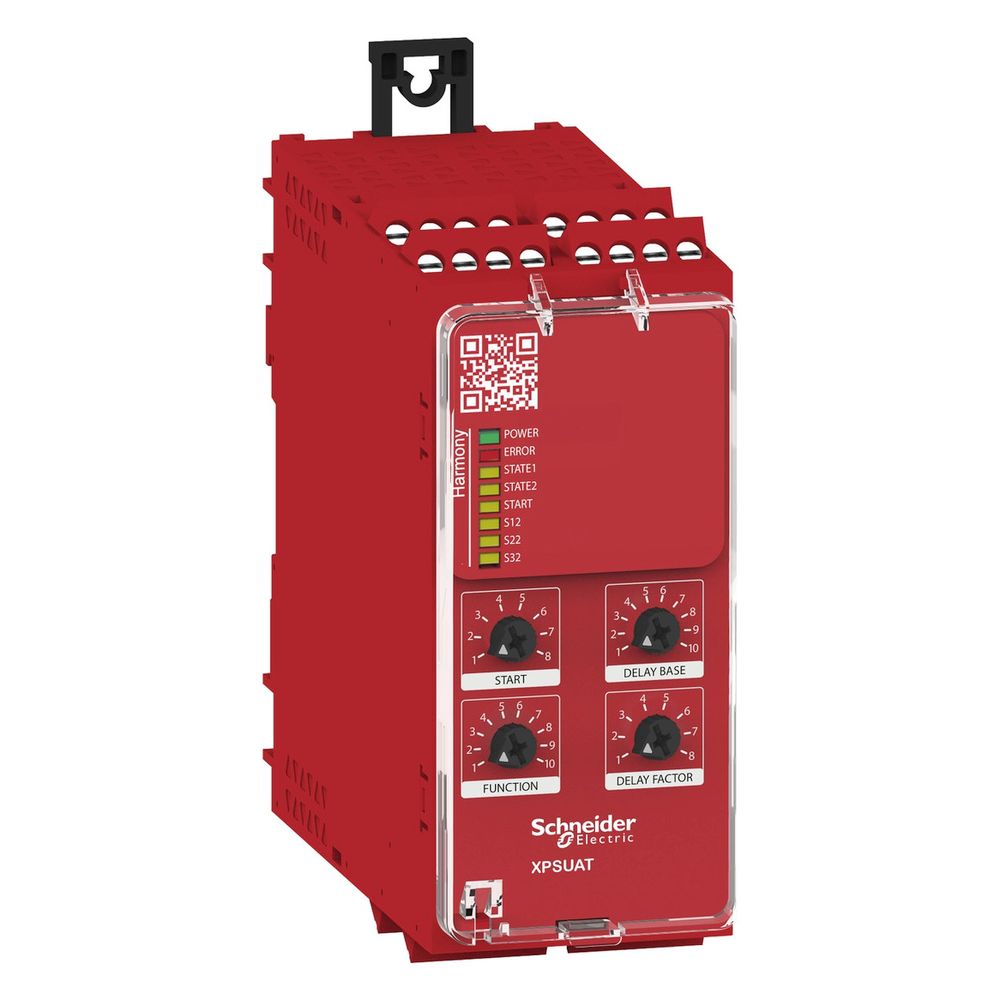

Schneider Electric Sicherheitsmodul XPSUAT13A3AP, 100x45x120mm, Schraubanschluss, 24V AC/DC
Das Sicherheitsmodul Harmony XPSUAT von Schneider Electric dient der zuverlässigen Überwachung sicherheitsrelevanter Funktionen in industriellen Anlagen. Es unterstützt zehn wählbare Sicherheitsfunktionen, die über frontseitige Drehschalter konfiguriert werden. Das Gerät ist für Anwendungen bis zum Performance Level e, Kategorie 4 oder SIL 3 ausgelegt und ermöglicht durch eine Diagnosefunktion eine effiziente Fehlererkennung sowie Statusübertragung an eine Steuerung.
Vielseitige Überwachungsmöglichkeiten
Das Sicherheitsrelais ist für den Anschluss verschiedenster Sensoren ausgelegt, darunter Not-Halt-Taster, Positions- und Magnetschalter sowie Lichtvorhänge und RFID-Sicherheitsschalter mit OSSD-Ausgängen. Auch Trittmatten und Schaltleisten lassen sich integrieren. Die zweikanalige Auswertung der Eingänge sorgt für ein hohes Sicherheitsniveau. Für den Startvorgang stehen ein automatischer, manueller oder überwachter Modus zur Verfügung, ergänzt durch einen optionalen Anlauftest.
Flexible Zeitfunktionen und Diagnose
Das Modul bietet drei sichere, unverzögerte Relais-Schließerkontakte sowie vier verzögerte Sicherheitsausgänge. Die Abschaltverzögerung ist im Bereich von 0,1 Sekunden bis 900 Sekunden einstellbar, was die Realisierung der Stopp-Kategorien 0 und 1 unterstützt. Über einen gepulsten Diagnoseausgang werden Statusmeldungen direkt an eine Steuerung übermittelt. Die Montage erfolgt auf einer 35 mm DIN-Hutschiene.
Das Sicherheitsmodul kombiniert hohe funktionale Sicherheit mit einer flexiblen Konfiguration. Mit einer Versorgungsspannung von 24 V AC/DC und abnehmbaren Schraubklemmen ist eine einfache Integration in Schaltschrankkonzepte sichergestellt. Die robuste Ausführung erreicht ein SIL 3 Niveau und bietet durch die integrierte Diagnose eine effiziente Überwachung, die den Anforderungen moderner Sicherheitsautomatisierung entspricht.
Technische Daten
- Sicherheitsniveau: PL e / Kategorie 4 / SIL 3
- Versorgungsspannung: 24 V AC / 24 V DC
- Sicherheitsausgänge unverzögert: 3 Schließer
- Sicherheitsausgänge verzögert: 4 Schließer
- Zeitverzögerungsbereich: 0,1 - 900 s
- Max. Reaktionszeit: 20 ms
- Konventioneller thermischer Strom: 16 A
- Abmessungen (BxHxT): 45 x 100 x 120 mm
- Schutzart: IP40 (Gehäuse), IP20 (Klemmen)
- Gewicht: 0,350 kg
Technische Daten
| Hersteller | Schneider Electric |
| [Ith] Konventioneller thermischer Strom in freier Luft | 16 |
| Anzahl Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet | 0 |
| Anzahl Ausgänge, Meldefunktion, verzögert, kontaktbehaftet | 0 |
| Anzahl Ausgänge, sicherheitsger, unverzögert, Halbleiter | 0 |
| Anzahl Ausgänge, sicherheitsger, unverzögert, kontaktbeh | 3 |
| Anzahl Ausgänge, sicherheitsger, verzögert, kontaktbehaftet | 4 |
| Anzahl Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter | 0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter | 0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter | 0 |
| Artikelnummer | SE-XPSUAT13A3AP |
| Ausführung | Grundgerät |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Auswertung der Eingänge | zweikanalig |
| Bezeichnung des Sicherheitsmoduls | XPSUAT |
| Breite | 45 |
| EAN-13 | 3606489601690 |
| Eingangsschutztyp | Intern, elektronisch |
| Geeignet zur Überwachung von Magnetschaltern | Ja |
| Geeignet zur Überwachung von NOT-AUS-Kreisen | Ja |
| Geeignet zur Überwachung von Näherungsschaltern | Ja |
| Geeignet zur Überwachung von Positionsschaltern | Ja |
| Geeignet zur Überwachung von taktilen Sensoren | Nein |
| Geeignet zur Überwachung von Ventilen | Nein |
| Geeignet Überwachung optoelektronische Schutzeinrichtungen | Ja |
| Gewicht | 0,1 kg |
| Höhe | 100 |
| Leistungsaufnahme | 3 W 24 V DC |
| Max Reaktionszeit bei geöffnetem Eingang | 20 |
| Maximaler Leitungswiderstand | 500 |
| Mit abnehmbaren Klemmen | Ja |
| Mit Mutingfunktion | Nein |
| Mit Rückführkreis | Ja |
| Mit Starteingang | Ja |
| Mit TÜV-Zulassung | Ja |
| Mit Zulassung für BG BIA | Nein |
| Mit Zulassung nach UL | Ja |
| Performance Level nach EN ISO 13849-1 | Level e |
| Produkt- oder Komponententyp | Sicherheitsmodul |
| Produktgewicht | 0,350 |
| Produktzertifizierungen | TÜV cULus |
| Rückfallverzögerung | 0 |
| Sicherheitstyp nach IEC 61496-1 | 4 |
| SIL nach IEC 61508 | 3 |
| Spannungsart der Versorgungsspannung | AC / DC |
| Stoppkategorie nach IEC 60204 | 0 + 1 |
| Synchronisationszeit zwischen den Eingängen | 0,5 s 2 s 4 |
| Tiefe | 120 |
| Tragschienenmontage möglich | Ja |
| Umgebungstemperatur bei Lagerung | -25…85 |
| WEEE-Nr. | 33842582 |
