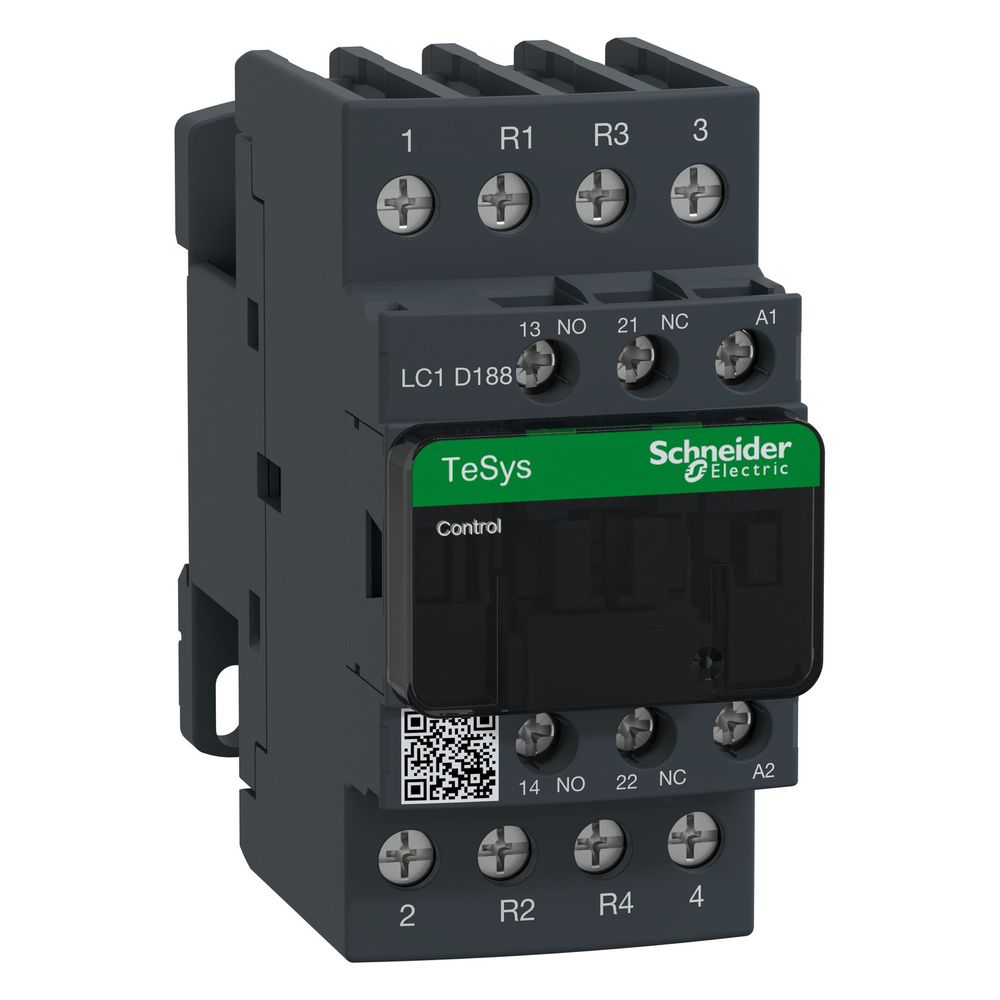

Schneider Electric Leistungsschütz TeSys Deca LC1D188B7, 32A, 24V AC, 4P, 2S+2Ö

Das Leistungsschütz aus der Baureihe TeSys Deca ist für das Schalten ohmscher Lasten konzipiert. Mit einer 4-poligen Kontaktkonfiguration von 2 Schließern und 2 Öffnern sowie zusätzlichen Hilfskontakten bietet das Gerät eine zuverlässige Lösung für anspruchsvolle Schaltaufgaben. Die Steuerung erfolgt über eine Spulenspannung von 24 V AC bei 50 oder 60 Hz.

Robuste Konstruktion und Sicherheit

Das Schütz zeichnet sich durch eine hohe mechanische Lebensdauer von 15 Millionen Schaltspielen aus. Für sicherheitsrelevante Anwendungen ist das Gerät mit mechanisch verbundenen Kontakten sowie Spiegelkontakten ausgestattet, die den Anforderungen der Norm IEC 60947 entsprechen. Die Bauweise mit Schutzabdeckung und einer Flammenfestigkeit gemäß UL 94 V1 unterstützt den zuverlässigen Betrieb in industriellen Umgebungen. Die Montage erfolgt flexibel auf einer Schiene oder Platte.

Anschluss und Betrieb

Der Anschluss des Hauptstromkreises erfolgt über Schraubklemmen, die für Leiterquerschnitte von 2,5 bis 16 mm² ausgelegt sind. Das Gerät ist für eine Betriebshöhe von bis zu 3.000 Metern spezifiziert und arbeitet in einem Umgebungstemperaturbereich von -40 bis 60 °C. Mit einer kompakten Breite von 45 mm lässt sich das Schütz effizient in Schaltschränke integrieren, wobei die Verlustleistung pro Pol bei 2,5 W im AC-1 Betrieb liegt.

Das Leistungsschütz überzeugt durch seine hohe Schaltkapazität und Langlebigkeit bei einer Bemessungsbetriebsspannung von bis zu 440 V AC. Mit einem Bemessungsbetriebsstrom von 32 A in der Nutzungskategorie AC-1 eignet es sich ideal für den Einsatz in anspruchsvollen elektrischen Anlagen. Die Kombination aus robuster Mechanik, präziser Steuerung über 24 V AC und der Einhaltung internationaler Standards macht dieses 4-polige Schütz zu einer verlässlichen Komponente für industrielle Schaltanwendungen.

Technische Daten

• Bemessungsbetriebsstrom (AC-1, 400 V): 32 A
• Steuerspeisespannung: 24 V AC
• Kontaktkonfiguration Hauptstromkreis: 2 Schließer + 2 Öffner
• Kontaktkonfiguration Hilfskontakte: 1 Schließer + 1 Öffner
• Bemessungs-Betriebsspannung: 440 V AC
• Mechanische Lebensdauer: 15 Mcycles
• Breite: 45 mm
• Höhe: 91 mm
• Tiefe: 99 mm
• Gewicht: 0,425 kg
