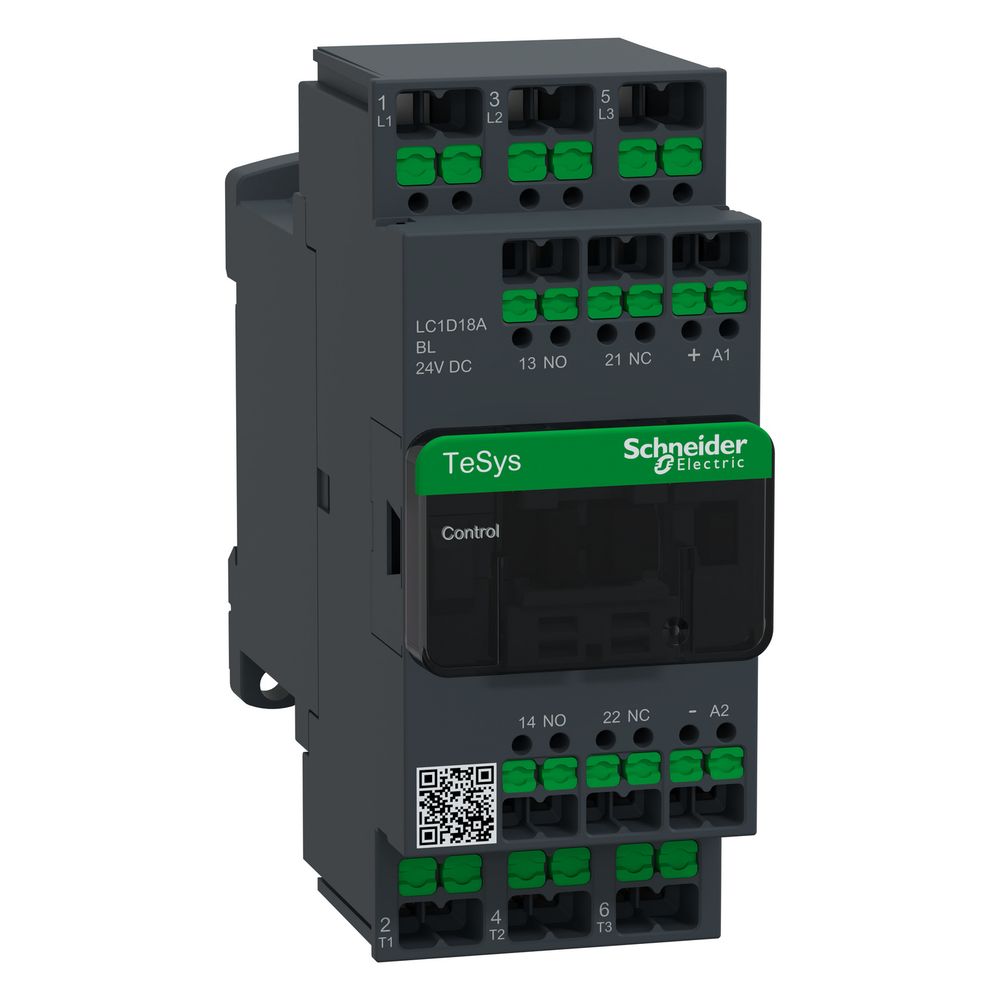

Schneider Electric Leistungsschütz TeSys Deca LC1D18ABL, 7,5kW 18A 24V DC, 45x110x101mm
Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca von Schneider Electric ist für die Motorsteuerung und den Betrieb ohmscher Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 18 A bietet das Gerät eine robuste Lösung für industrielle Anwendungen. Die Ansteuerung erfolgt über eine 24 V DC Spule.
Anschlusstechnik und Sicherheit
Das Schütz verfügt über SnapIN-Anschlussklemmen, die eine schnelle und werkzeuglose Montage ermöglichen. Für den Einsatz in sicherheitskritischen Bereichen ist das Gerät mit mechanisch gekoppelten Kontakten sowie Spiegelkontakten ausgestattet. Die integrierte Schutzabdeckung und eine mechanische Lebensdauer von 30 Millionen Zyklen unterstützen einen dauerhaften Betrieb.
Einsatzbereiche und Bauweise
Das Gerät ist für die Nutzungskategorien AC-1, AC-3, AC-3e und AC-4 ausgelegt. Dank der kompakten Bauweise mit einer Breite von 45 mm lässt es sich effizient in Schaltschränke integrieren. Die hohe Klimafestigkeit und die Einhaltung relevanter Normen für Feuerbeständigkeit gewährleisten eine sichere Funktion in unterschiedlichen Umgebungen bis zu einer Betriebshöhe von 3.000 Metern.
Das Leistungsschütz überzeugt durch seine hohe Schaltleistung und präzise Steuerungstechnik. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem Betriebsstrom von 18 A (AC-3) eignet es sich ideal für anspruchsvolle Motorstarter-Anwendungen. Die Kombination aus langlebiger Mechanik, moderner SnapIN-Anschlusstechnik und Sicherheitsmerkmalen macht dieses Schütz zu einer effizienten Komponente für Automatisierungslösungen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 32 A
- Steuerspeisespannung: 24 V DC
- Hilfskontakte: 1 Schließer, 1 Öffner
- Hauptkontakte: 3 Schließer
- Mechanische Lebensdauer: 30 Mcycles
- Breite: 45 mm
- Höhe: 110 mm
- Tiefe: 101 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | sonstige |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in VA | 2,4 W (bei 20 °C) |
| Anzugsleistung in W | 2,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D18ABL |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3606487539438 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,644 kg |
| Höhe | 110 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 AC-3 AC-3e AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 624 |
| Schutzabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Tiefe | 101 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 40 |
| Zusammensetzung des Polkontakts | 3 S |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
