Beschreibung

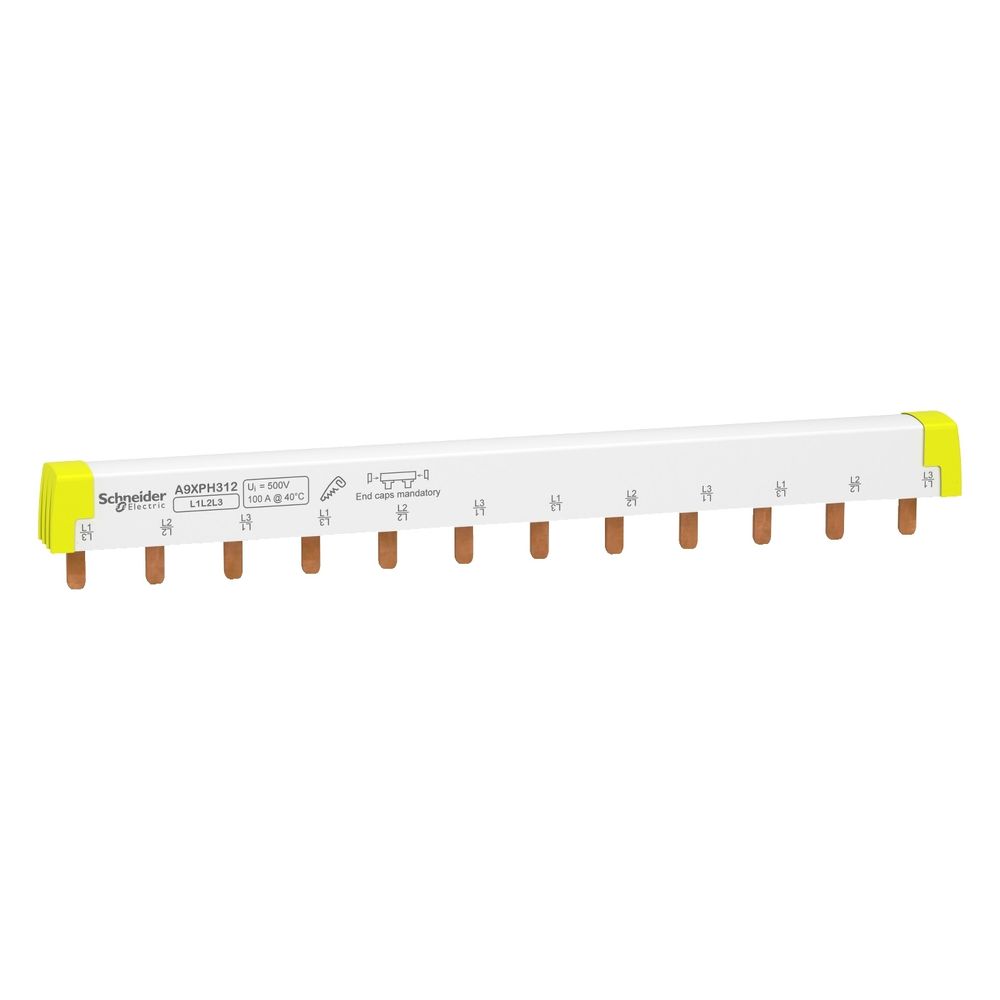

Schneider Electric Kammschiene Acti9 A9XPH312, 3-polig 12 TE 100A 220mm, Weiß
Die dreipolige Phasenschiene aus der Acti9-Serie von Schneider Electric ermöglicht die effiziente Stromversorgung von bis zu vier Reiheneinbaugeräten. Mit einer Breite von 12 Teilungseinheiten und einem Bemessungsdauerstrom von 100 A ist sie für anspruchsvolle Elektroinstallationen ausgelegt.
Flexibilität bei der Installation
Die als Kammschiene ausgeführte Komponente ist zuschneidbar und lässt sich präzise auf die benötigte Länge kürzen. Die Stift-Anschlusstechnik sorgt für eine sichere Verbindung, wobei die Schiene sowohl oben als auch unten an Tunnel- oder Doppelklemmen montiert werden kann. Dank der Isolierung und der Kennzeichnung der Phasen L1, L2 und L3 ist eine übersichtliche Verdrahtung möglich.
Kompatibilität und Sicherheit
Das System ist für eine maximale Bemessungsbetriebsspannung von 415 V AC ausgelegt und erfüllt die Anforderungen der Norm EN / IEC 61439-1. Die Feuerbeständigkeit ist bis 960 °C geprüft. Die Schiene ist kompatibel mit verschiedenen Geräten der Acti9-Familie, darunter Leitungsschutzschalter der Reihe iC60 und iK60 sowie Fehlerstromschutzschalter der Reihe iID. Die Schutzart IP20 wird in Verbindung mit entsprechenden Endstücken und Zinkenabdeckungen erreicht.
Technische Daten
- Polzahl: 3
- Bemessungsdauerstrom Iu: 100 A
- Max. Bemessungsbetriebsspannung Ue: 415 V
- Breite in Teilungseinheiten: 12
- Querschnitt: 16 mm²
- Länge: 220 mm
- Teilungsmaß: 18 mm
- Anschlussart: Stift
- Isoliert: Ja
- Zuschneidbar: Ja
Diese Phasenschiene bietet eine Lösung für die professionelle Energieverteilung in Schaltanlagen. Mit einem Querschnitt von 16 mm² und einer Belastbarkeit von 100 A bei 40 °C unterstützt sie das Ausschaltvermögen der angeschlossenen Leistungsschalter. Die robuste Ausführung und die einfache Handhabung durch die ablängbare Konstruktion machen sie zu einer effizienten Wahl für die Installation von Gerätegruppen.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 24 |
| [Ie] Betriebsbemessungstrom | 100 A bei 40 |
| [Ue] Betriebsbemessungsspannung | 415 V AC |
| Abstand zwischen den Polen | 54 |
| Anschlussraster | 18 |
| Anschlusstyp | Zinke |
| Anzahl der Phasen | 3 |
| Anzahl der Wege | 4-polig 3 |
| Artikelnummer | SE-A9XPH312 |
| Ausführung des elektrischen Anschlusses | Stift |
| Baureihe | Acti9 |
| Bemessungsdauerstrom Iu | 100 |
| Beschreibung der Leitungen | 3 |
| Beschriftung | L1 L2 L3 |
| Breite | 220 |
| Breite in Teilungseinheiten | 12 |
| EAN-13 | 3606480485046 |
| Farbe | weiß |
| für Anzahl Geräte | 4 |
| Geeignet für Anzahl Geräte | 4 |
| Geeignet für Geräte mit Hilfsschalter | Ja |
| Geeignet für Geräte mit N-Leiter | Nein |
| Gerätedarstellung | Ablängbar |
| Gewicht | 0,108 kg |
| Isolation | Isoliert |
| Isoliert | Ja |
| Länge | 220 |
| Länge in 18-mm-Modulen | 12 |
| Max Bemessungsbetriebsspannung Ue | 415 |
| Montagemodus | Horizontal |
| Normen | EN / IEC 61439-1 |
| Polkonfiguration für 1-Weg | 1 x 3P |
| Polzahl | 3 |
| Produkt- oder Komponententyp | Kammschiene |
| Querschnitt | 16 |
| TE | 12 |
| Teilungsmaß | 18 |
| Verteilertyp | L1 L2 L3 |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Zuschneidbar | Ja |
| WEEE-Nr. | 33842582 |
