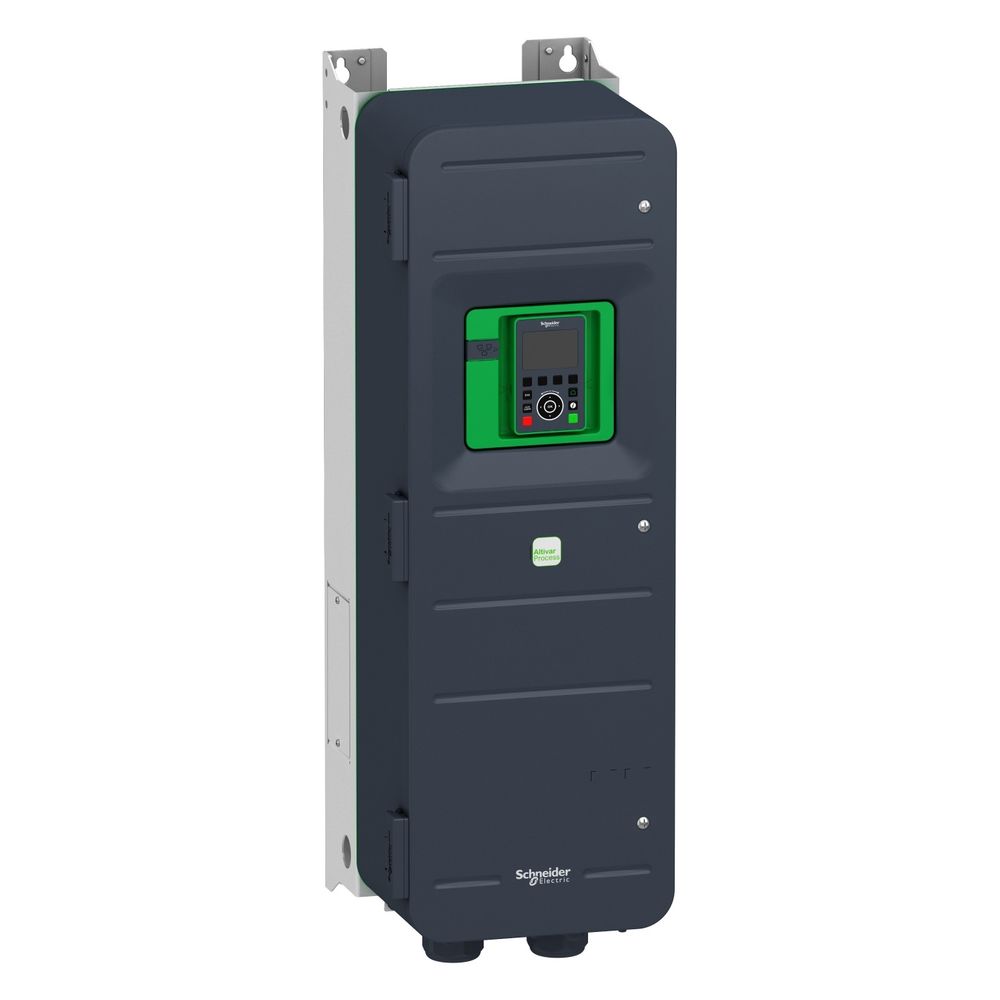

Schneider Electric Frequenzumrichter Altivar 600 ATV650D37N4, 37kW, 380-480V, IP55, Wandmontage

Dieser Frequenzumrichter der Serie Altivar Prozess ATV600 ist für den effizienten Betrieb und Schutz von Pumpen sowie für industrielle Prozesse konzipiert. Das Gerät ermöglicht eine präzise Drehzahlregelung von Asynchron- und Synchronmotoren bei einer Bemessungsleistung von 37 kW. Dank der Schutzart IP55 eignet sich der Umrichter für den Einsatz in anspruchsvollen Umgebungen im Industrie-, Wohn- und Gewerbebereich.

Vielseitige Steuerung und Kommunikation

Der Umrichter unterstützt eine Vielzahl von Motortypen, darunter Permanentmagnet- und Synchron-Reluktanzmotoren. Zur Integration in Automatisierungssysteme stehen integrierte Schnittstellen für Modbus TCP und Modbus seriell zur Verfügung. Die Konfiguration erfolgt über ein dezentrales grafisches Bedienterminal, einen integrierten Web-Server oder die SoMove-Software. Für erweiterte Anforderungen sind optionale Kommunikationskarten für Protokolle wie EtherNet/IP, Profinet, Profibus DP und DeviceNet nachrüstbar.

Sicherheit und Prozessüberwachung

Das Gerät verfügt über die integrierte Sicherheitsfunktion Safe Torque Off (STO) gemäß SIL 3, die ein sicheres Abschalten des Drehmoments ermöglicht. Zur Prozessoptimierung bietet der Umrichter ein eingebettetes Energie-Dashboard sowie Funktionen zur Überwachung von Anlagen. Die Steuerung erfolgt über drei Analogeingänge, zwei Analogausgänge sowie acht digitale Eingänge, was eine flexible Anpassung an spezifische Applikationsanforderungen unterstützt.

Der Frequenzumrichter überzeugt durch seine robuste Bauweise für die Wandmontage und eine hohe Betriebssicherheit. Mit einer Ausgangsfrequenz von 0,1 bis 500 Hz und einer Bemessungsspannung von 380 bis 480 V deckt er ein breites Anwendungsspektrum ab. Die integrierte Energieüberwachung und die Stop-and-Go-Funktion tragen zur Reduzierung des Energieverbrauchs bei, während die umfassenden Schutzfunktionen den Antrieb und den angeschlossenen Motor vor Überlast, Überspannung und Phasenausfällen bewahren.

Technische Daten

• Bemessungsleistung: 37 kW
• Bemessungs-Betriebsspannung: 380 - 480 V
• Nennausgangsstrom: 74,5 A
• Ausgangsfrequenz: 0,1 - 500 Hz
• Schutzart: IP55
• Montageart: Wandmontage
• Breite: 290 mm
• Höhe: 910 mm
• Tiefe: 340 mm
• Gewicht: 50 kg
