Beschreibung

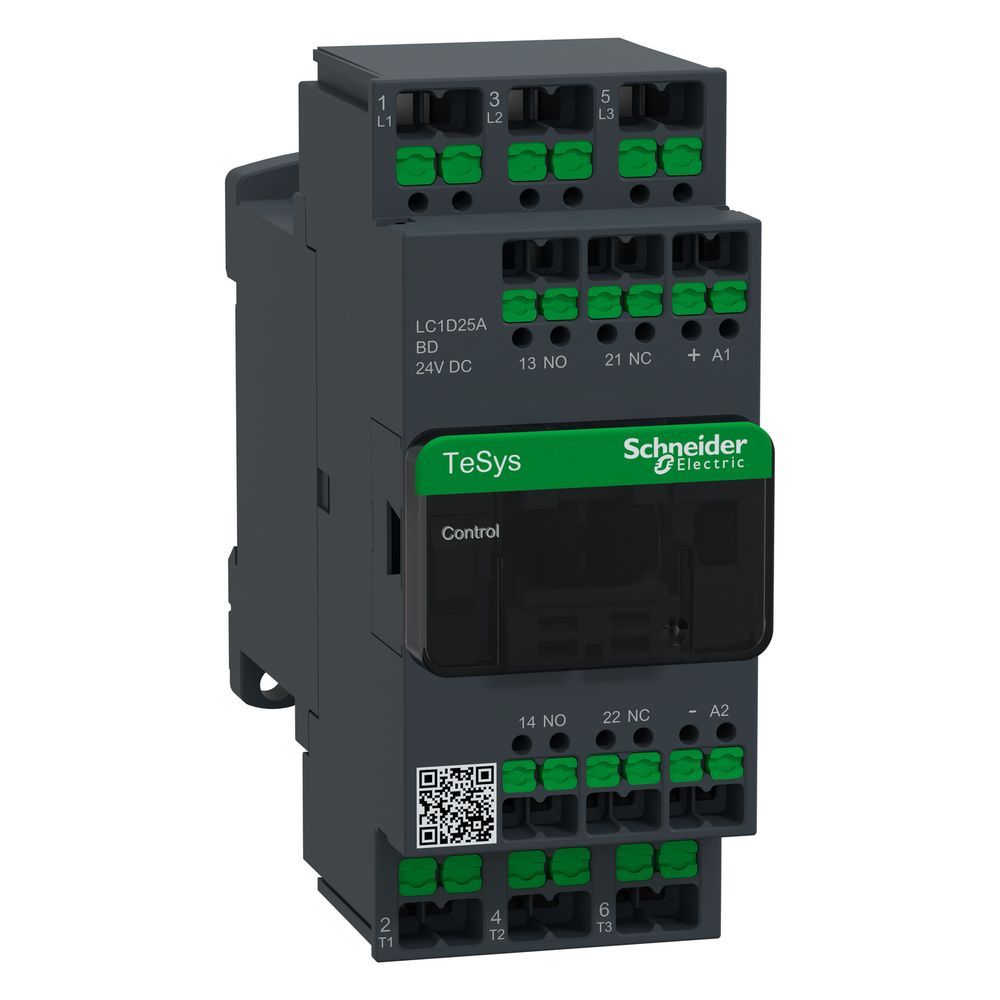

Schneider Electric Leistungsschütz TeSys Deca LC1D25ABD, 11kW 25A 400V, 24V DC
Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca von Schneider Electric ist für die Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V und einem Bemessungsbetriebsstrom von 25 A (AC-3) bietet das Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine 24 V DC Spule, wobei die SnapIN-Anschlussklemme eine schnelle und wartungsfreie Verdrahtung ermöglicht.
Sicherheit und Zuverlässigkeit
Das Schütz ist für Sicherheitsanwendungen optimiert und verfügt über mechanisch gekoppelte Kontakte sowie Spiegelkontakte gemäß IEC 60947-4-1. Die Konstruktion umfasst eine integrierte bidirektionale Amplitudenbegrenzerdiode. Mit einer mechanischen Lebensdauer von 30 Millionen Schaltspielen und der Eignung für den Einsatz in Umgebungen mit Verschmutzungsgrad 3 ist das Gerät auf eine hohe Betriebsdauer ausgelegt. Die Schutzart IP20 an der Vorderseite schützt das Bauteil im installierten Zustand.
Vielseitige Einsatzmöglichkeiten
Das Gerät unterstützt die Nutzungskategorien AC-1, AC-3, AC-3e sowie AC-4. Mit einer Bemessungs-Isolationsspannung von 690 V und einer Stoßspannungsfestigkeit von 6 kV erfüllt es hohe Anforderungen an die elektrische Sicherheit. Die Montage erfolgt wahlweise auf einer Platte oder Schiene.
Das Leistungsschütz überzeugt durch seine hohe Schaltleistung und die werkzeuglose Installation mittels SnapIN-Technik. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V und einem Bemessungsbetriebsstrom von 25 A (AC-3) eignet es sich für den professionellen Einsatz in der Motorsteuerung. Die integrierten Hilfskontakte (1 Schließer, 1 Öffner) sowie die mechanische Robustheit gewährleisten einen sicheren Betrieb.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 11 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 25 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 40 A
- Steuerspeisespannung: 24 V DC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 30 Mcycles
- Breite: 45 mm
- Tiefe: 101 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | sonstige |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in W | 5,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D25ABD |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 25 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3606487539896 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,648 kg |
| Halteleistungsaufnahme in W | 5,4 W bei 20 |
| Höhe | 85 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 AC-3 AC-3e AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 624 |
| Schutzabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Steuerstromkreis-Typ | DC Standard |
| Tiefe | 101 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 28 |
| Zusammensetzung des Polkontakts | 3 S |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
