Beschreibung

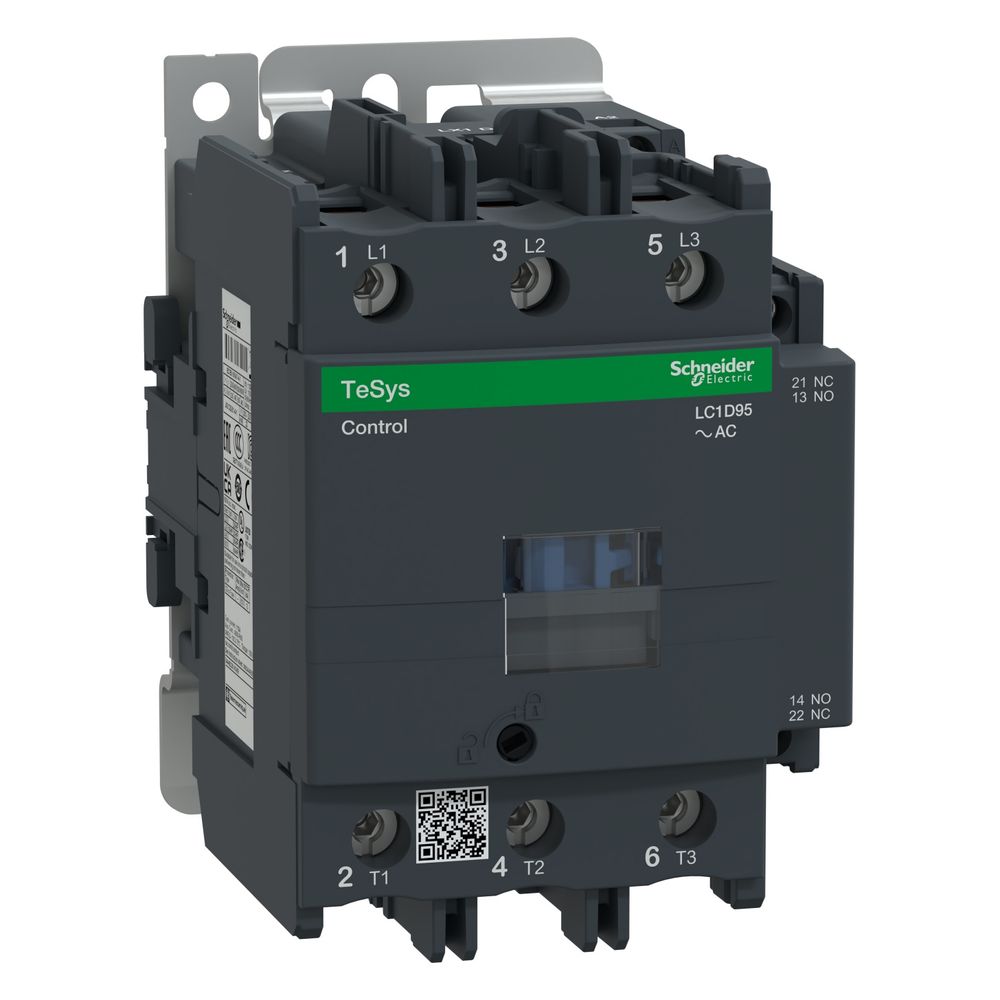

Schneider Electric Leistungsschütz TeSys Deca LC1D95P7, 45kW 95A 230V, 3-polig
Das 3-polige Leistungsschütz aus der Baureihe TeSys Deca ist für anspruchsvolle Anwendungen in der Motorsteuerung und bei ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 45 kW bei 400 V (AC-3) und einer Steuerspannung von 230 V AC bietet das Gerät eine zuverlässige Schaltlösung. Dank der robusten Bauweise und der integrierten Hilfskontakte eignet es sich zudem für sicherheitsrelevante Applikationen.
Zuverlässige Schalttechnik
Das Schütz zeichnet sich durch eine hohe mechanische und elektrische Lebensdauer aus, was einen wartungsarmen Betrieb in industriellen Umgebungen ermöglicht. Die mechanisch gekoppelten Kontakte sowie Spiegelkontakte unterstützen die Einhaltung hoher Sicherheitsstandards. Die Installation erfolgt flexibel über eine Montageplatte oder Schiene, wobei die Anschlüsse als Schraubklemmen ausgeführt sind, um eine dauerhaft sichere Stromverbindung zu gewährleisten.
Einsatzbereiche und Sicherheit
Das Gerät ist für den Einsatz in einem weiten Temperaturbereich von -40 bis 60 °C ausgelegt und bietet eine hohe mechanische Robustheit gegenüber Schwingungen und Schocks. Durch die Zertifizierung nach zahlreichen internationalen Normen ist das Schütz weltweit einsetzbar. Die integrierte Konfiguration umfasst drei Hauptschließer sowie einen Hilfsschließer und einen Hilfsöffner, was eine vielseitige Integration in bestehende Steuerungssysteme erlaubt.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 45 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 95 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 125 A
- Steuerspannung: 230 V AC
- Anzahl Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Anschlussart: Schraubanschluss
- Abmessungen (BxHxT): 85 x 127 x 130 mm
- Gewicht: 1,61 kg
- Schutzart: IP20
Das Leistungsschütz überzeugt durch seine hohe Schaltleistung von 45 kW bei 400 V und die kompakte Bauweise, die eine effiziente Nutzung im Schaltschrank ermöglicht. Mit einer mechanischen Lebensdauer von 4 Millionen Schaltspielen und der Eignung für anspruchsvolle Nutzungskategorien wie AC-3 und AC-4 stellt das Gerät eine langlebige Komponente für die moderne Automatisierungstechnik dar.
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D95P7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 45 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 15 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 125 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 95 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 32 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 85 |
| EAN-13 | 3389110451733 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 1,567 kg |
| Höhe | 127 |
| Ie bei AC-3, 400V | 95 |
| Ie bie AC-4, 400V | 32 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 4 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-3 AC-3e AC-4 AC-1 |
| P bei AC-4, 400V | 15 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 1,61 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannung AC 60Hz | 230 |
| Spannungsart zur Betätigung | AC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 130 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 6…10 W at 50 / 60 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
