Beschreibung

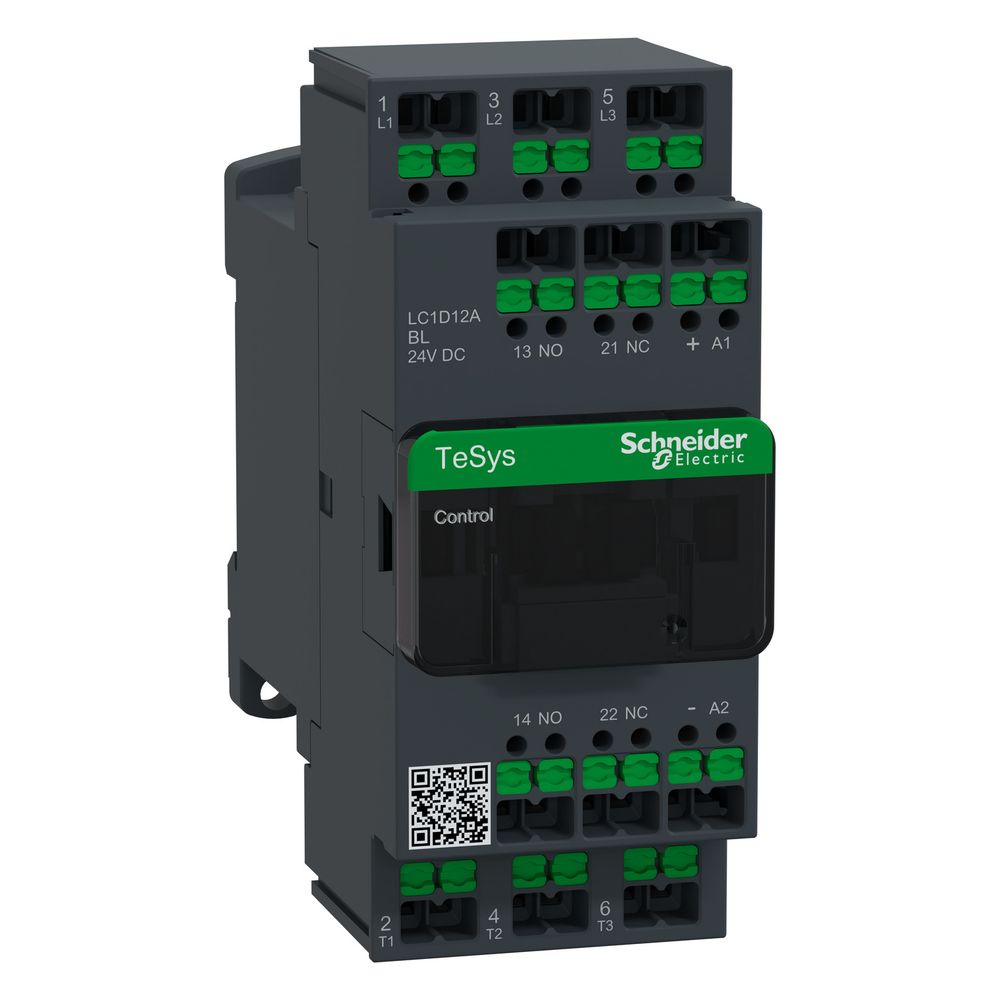

Schneider Electric Leistungsschütz TeSys Deca LC1D12ABL, 5,5kW 12A 24V DC, 3P 1S+1Ö
Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca ermöglicht eine zuverlässige Motorsteuerung sowie das Schalten ohmscher Lasten. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 12 A eignet sich das Gerät für anspruchsvolle industrielle Anwendungen. Die Betätigung erfolgt über eine 24 V DC-Spule mit geringer Leistungsaufnahme.
Robuste Anschlusstechnik und Sicherheit
Das Schütz ist mit SnapIN-Anschlussklemmen ausgestattet, die eine schnelle und wartungsfreie Installation ermöglichen. Für hohe Betriebssicherheit sorgen mechanisch gekoppelte Hilfskontakte (1 Schließer und 1 Öffner) sowie Spiegelkontakte gemäß IEC-Normen. Die robuste Bauweise ist für eine mechanische Lebensdauer von 30 Millionen Schaltspielen ausgelegt und bietet durch die Schutzart IP20 an der Vorderseite eine zuverlässige Performance in unterschiedlichen Umgebungen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 25 A
- Steuerspeisespannung: 24 V DC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 30 Mcycles
- Abmessungen (BxHxT): 45 x 107 x 95 mm
- Gewicht: 562 g
- Schutzart: IP20
Durch die Kombination aus kompakter Bauweise und hoher Schaltleistung unterstützt dieses Schütz effiziente Automatisierungslösungen. Mit einer Bemessungsbetriebsleistung von 5,5 kW und einem Betriebsstrom von 12 A bei 400 V (AC-3) bietet das Gerät eine stabile Basis für dauerhafte industrielle Prozesse.
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | sonstige |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in VA | 2,4 W (bei 20 °C) |
| Anzugsleistung in W | 2,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D12ABL |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3606487538967 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,582 kg |
| Höhe | 107 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 AC-3 AC-3e AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 562 |
| Schutzabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Tiefe | 95 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 40 |
| Zusammensetzung des Polkontakts | 3 S |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
