Beschreibung

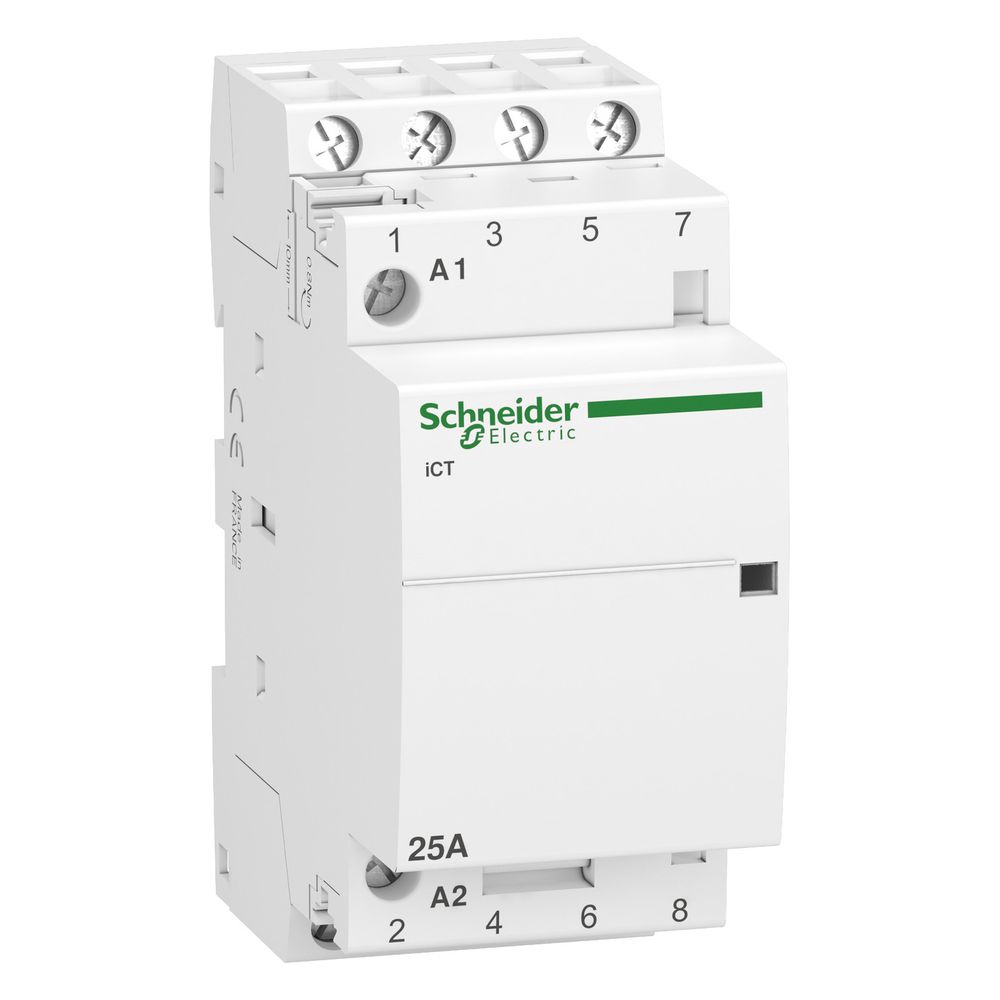

Schneider Electric Installationsschütz Acti9 iCT A9C20834, 25A 4S 220-240V AC, Weiß
Das Installationsschütz aus der Acti9-Serie ermöglicht die zuverlässige Fernsteuerung von Stromkreisen in Gebäuden und im Kleingewerbe. Mit vier Schließern und einem Bemessungsbetriebsstrom von 25 A eignet sich das Gerät für Anwendungen in den Bereichen Heizung, Beleuchtung und Motorsteuerung. Die Montage erfolgt auf einer 35 mm symmetrischen DIN-Schiene.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für den Betrieb in Wechselstromnetzen ausgelegt und bietet Flexibilität durch die Kompatibilität mit der Acti9-Produktreihe. Es unterstützt den Anschluss von Zusatzeinrichtungen wie Hilfsschaltern oder Impulssteuerungen. Eine integrierte mechanische Aktionsanzeige erlaubt die direkte Kontrolle des Schaltzustands. Das Gerät ist für eine Taktfrequenz von bis zu 100 Schaltvorgängen pro Tag ausgelegt und zeichnet sich durch eine mechanische Lebensdauer von 1.000.000 Zyklen aus.
Technische Daten
- Bemessungsbetriebsstrom: 25 A
- Anzahl Schließer: 4
- Bemessungsbetriebsspannung: 400 V AC
- Steuerspannung: 220 - 240 V AC
- Breite: 2 TE
- Einbautiefe: 43,5 mm
- Schutzart: IP20
- Umgebungstemperatur Betrieb: -5 bis 60 °C
- Bemessungs-Isolationsspannung: 500 V AC
- Bemessungs-Stoßspannungsfestigkeit: 4 kV
Durch die robuste Bauweise und die Konformität mit der Norm IEC/EN 61095 ermöglicht das Installationsschütz einen sicheren Betrieb. Mit einer Bemessungsbetriebsspannung von 400 V AC und einer hohen Schaltleistung, beispielsweise für Glühlampenlasten bis 2850 W, bietet es eine leistungsstarke Lösung für die Gebäudeautomation. Die kompakte Bauform mit einer Breite von zwei Teilungseinheiten ermöglicht eine platzsparende Installation in Verteilungen.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 4 |
| [Uc] Steuerkreisspannung | 220 - 240 V AC 50 |
| [Ue] Betriebsbemessungsspannung | 400 V AC 50 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anzahl der Kontakte als Schließer | 4 |
| Anzahl der Kontakte als Öffner | 0 |
| Anzugsleistung in VA | 34 |
| Artikelnummer | SE-A9C20834 |
| Bemessungsbetriebsspannung | 400 |
| Bemessungsbetriebsstrom | 25 |
| Bemessungsbetätigungsspannung | 220 - 240 |
| Betriebshöhe | 2.000 |
| Breite | 36 |
| Breite in Teilungseinheiten | 2 |
| Brummfrei | Nein |
| EAN-13 | 3606480088599 |
| Einbautiefe | 43,5 |
| Farbe | Weiß |
| Geräuschpegel | 30 |
| Gewicht | 1,477 kg |
| Halteleistungsaufnahme in VA | 4,6 |
| Höhe | 81 |
| Kompatibilitätscode | ICT |
| Leistung P | 2850 |
| Lokale Signalisierung | Aktionsanzeige |
| Marktsegment | Kleingewerbe Gebäude |
| Max Glühlampenlast | 2850 |
| Max Leistung | 1,6 W bei 400 V AC |
| Max Leuchtstofflampenlast | 1200 |
| Max Leuchtstofflampenlast (Duo-Schaltung) | 2400 |
| Max Leuchtstofflampenlast (parallel kompensiert) | 1200 |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Mit Tag-/Nachtfunktion | Nein |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 |
| Netzwerktyp | AC |
| Normen | IEC / EN 61095 |
| Pole | 4P |
| Produkt- oder Komponententyp | Schütz |
| Produktsortiment | Acti9 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schieber für Handschaltung | Nein |
| Schließer | 4 |
| Schutzart (IP) | IP20 |
| Spannung | 400 |
| Spannungsart | AC |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart der Betätigungsspannung | AC |
| Steuerungstyp | Fernsteuerung |
| Strom I | 25 |
| TE | 2 |
| Tiefe | 60 |
| Typ des Steuersignals | Gewartet |
| Umgebungstemperatur bei Betrieb | -5…60 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Verschmutzungsgrad | 2 |
| Zusammensetzung des Polkontakts | 4 S |
| Zusatzeinrichtungen möglich | Ja |
| Öffner | 0 |
| WEEE-Nr. | 33842582 |
