Beschreibung

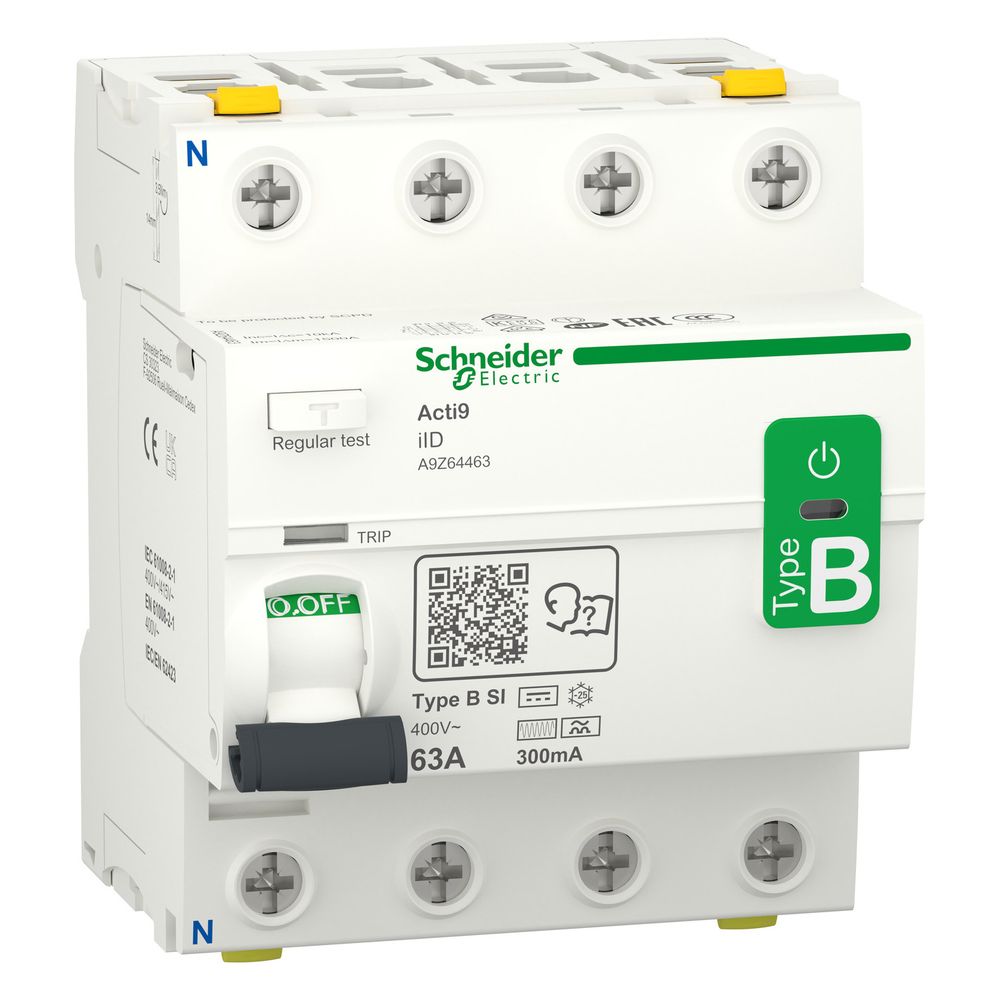

Schneider Electric Fehlerstrom-Schutzschalter Acti9 iID 4P 63A, 300mA, Typ B-SI, Weiß, A9Z64463
Der allstromsensitive Fehlerstrom-Schutzschalter aus der Baureihe Acti9 von Schneider Electric bietet Schutz für Personen und Anlagen in anspruchsvollen elektrischen Installationen. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 63 A eignet sich das 4-polige Gerät für den Einsatz in 1- oder 3-phasigen Versorgungsnetzen, insbesondere bei Betriebsmitteln wie Frequenzumrichtern, Wechselrichtern oder Notstromversorgungen. Die integrierte SI-Technologie erhöht die Störfestigkeit gegenüber elektrischen Einflüssen im Netz.
Sicherheit und Statusüberwachung
Das Gerät verfügt über eine mechanische Fehlermeldeanzeige an der Vorderseite, die Auslösungen durch Fehlerströme signalisiert. Die VisiSafe-Kontaktanzeige bietet zusätzliche Sicherheit, indem sie bei grüner Anzeige die Spannungsfreiheit auf der Abgangsseite anzeigt. Eine integrierte Prüftaste ermöglicht die regelmäßige Funktionskontrolle. Dank der Sprungschaltung wird ein verschleißarmes Schalten der Kontakte sichergestellt.
Montage und Anschluss
Die Installation erfolgt auf einer 35 mm DIN-Schiene. Das Gerät ist mit Doppel-Anschlussklemmen ausgestattet, die einen beidseitigen Anschluss von Kabeln oder Phasenschienen ermöglichen. Durch das frontseitig erreichbare Befestigungselement lässt sich das Einzelgerät auch bei installierter Phasenschiene unkompliziert entnehmen. Optional kann das System durch Hilfsmodule wie Unterspannungs- oder Arbeitsstromauslöser sowie Hilfsschalter erweitert werden.
Dieser Fehlerstrom-Schutzschalter kombiniert hohe Betriebssicherheit mit einer einfachen Handhabung. Mit einem Bemessungsfehlerstrom von 300 mA schützt er effektiv vor Brandgefahren und elektrischen Schlägen. Die robuste Bauweise für einen Temperaturbereich von -25 bis 60 °C sowie die hohe Stoßstromfestigkeit von 3 kA machen ihn zu einer zuverlässigen Komponente für industrielle Anwendungen wie Drehzahlantriebe oder Photovoltaikanlagen.
Technische Daten
- Bemessungsstrom: 63 A
- Bemessungsspannung: 400 V
- Bemessungsfehlerstrom: 300 mA
- Polzahl: 4
- Fehlerstrom-Typ: B-SI
- Bemessungsisolationsspannung: 500 V
- Bemessungsstoßspannungsfestigkeit: 6 kV
- Stoßstromfestigkeit: 3 kA
- Breite in Teilungseinheiten: 4
- Montageart: DIN-Schiene
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 8 |
| [In] Bemessungsstrom | 63 |
| [Ue] Bemessungs-Betriebsspannung | 400 V AC 50 |
| [Ui] Bemessungs-Isolationsspannung | 500 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 |
| Artikelnummer | SE-A9Z64463 |
| Baureihe | Acti9 |
| Bedingter Bemessungs-Kurzschlussstrom | 10 |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 1500 A IM 1500 |
| Bemessungsfehlerstrom | 0,3 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 4P |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Betriebshöhe | 0 - 2.000 |
| Breite | 72 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 3606489502836 |
| Einbautiefe | 44 |
| Elektrische Lebensdauer | 15000 Zyklen |
| Erdschluss-Schutzklasse | Typ B-SI |
| Erdschlussempfindlichkeit | 300 |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Fehlerstrom | 0,3 |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| Fehlerstrom-Typ | B |
| Frequenz | 50 |
| Gewicht | 0,416 kg |
| Höhe | 88 |
| Konformitätskennzeichen | VDE NF IMQ KEMA |
| Kontaktstellungsanzeige | Ja |
| Kurzzeitverzögerter Typ | Nein |
| LSA-Plus/Schraub | Nein |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mit Verriegelungsvorrichtung | Nein |
| Montageart | DIN-Schiene |
| Montagehalterung | 35 mm DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Polzahl | 4 |
| Produktgewicht | 415 |
| Produktzertifizierungen | CCC |
| RAL-Nummer (ähnlich) | 9003 |
| Schutzart (IP) | IK05 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstromfestigkeit | 3 |
| Strom | 63 |
| TE | 4 |
| Tiefe | 73 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Verlustleistung | 4,4 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | IV |
| WEEE-Nr. | 33842582 |
