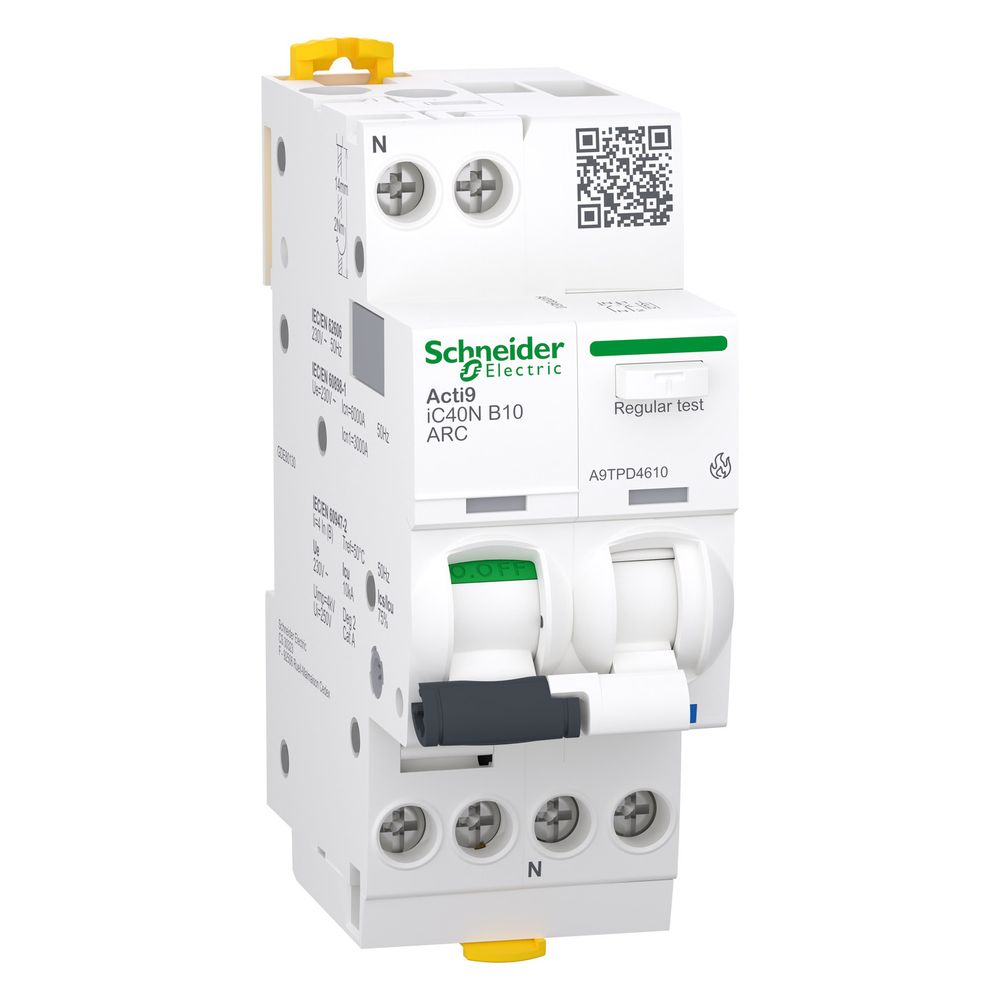

Schneider Electric Fehlerlichtbogen-Schutzeinrichtung Acti9 iC40N A9TPD4610, 1P+N 10A B, Weiß

Die Fehlerlichtbogenschutzeinrichtung mit integriertem Leitungsschutzschalter aus der Acti9-Serie kombiniert Brandschutz und Leitungsschutz in einem kompakten Gerät. Das System erkennt gefährliche Fehlerlichtbögen und schützt Stromkreise effektiv vor Kurzschluss und Überlast. Mit einer Baubreite von 2 Teilungseinheiten eignet sich das Gerät für die platzsparende Montage auf DIN-Schienen in modularen Verteilungen.

Zuverlässiger Schutz und einfache Diagnose

Die Kombination aus AFDD und Leitungsschutzschalter bietet eine umfassende Absicherung elektrischer Anlagen. Zur schnellen Identifikation von Störungen verfügt das Gerät über eine lokale Signalisierung sowie eine LED-Lichtbogenfehlerdiagnose. Die VisiTrip-Anzeige ermöglicht eine zügige Lokalisierung des ausgefallenen Stromkreises, was die Wartungszeiten bei einem Fehlerfall reduziert. Dank der integrierten Sprungschaltung wird der Schaltmechanismus geschont, was eine mechanische Lebensdauer von 20.000 Schaltspielen sicherstellt.

Technische Daten

• Bemessungsstrom: 10 A
• Auslösecharakteristik: B
• Polzahl: 1P + N
• Bemessungsspannung: 230 V AC
• Bemessungsabschaltvermögen (EN 60898): 6 kA
• Bemessungsabschaltvermögen (IEC 60947-2): 10 kA
• Energiebegrenzungsklasse: 3
• Breite: 36 mm (2 TE)
• Schutzart: IP20
• Umgebungstemperatur (Betrieb): -25 bis 40 °C

Durch die kompakte Bauweise und die Kombination mehrerer Schutzfunktionen in einem Gehäuse vereinfacht dieses Gerät die Installation in modernen Elektroverteilungen. Mit einem Bemessungsstrom von 10 A und der B-Charakteristik ist es auf die Anforderungen von Endstromkreisen abgestimmt. Die hohe mechanische Belastbarkeit und die intuitive Fehlerdiagnose per LED gewährleisten einen sicheren und wartungsarmen Betrieb.
