Beschreibung

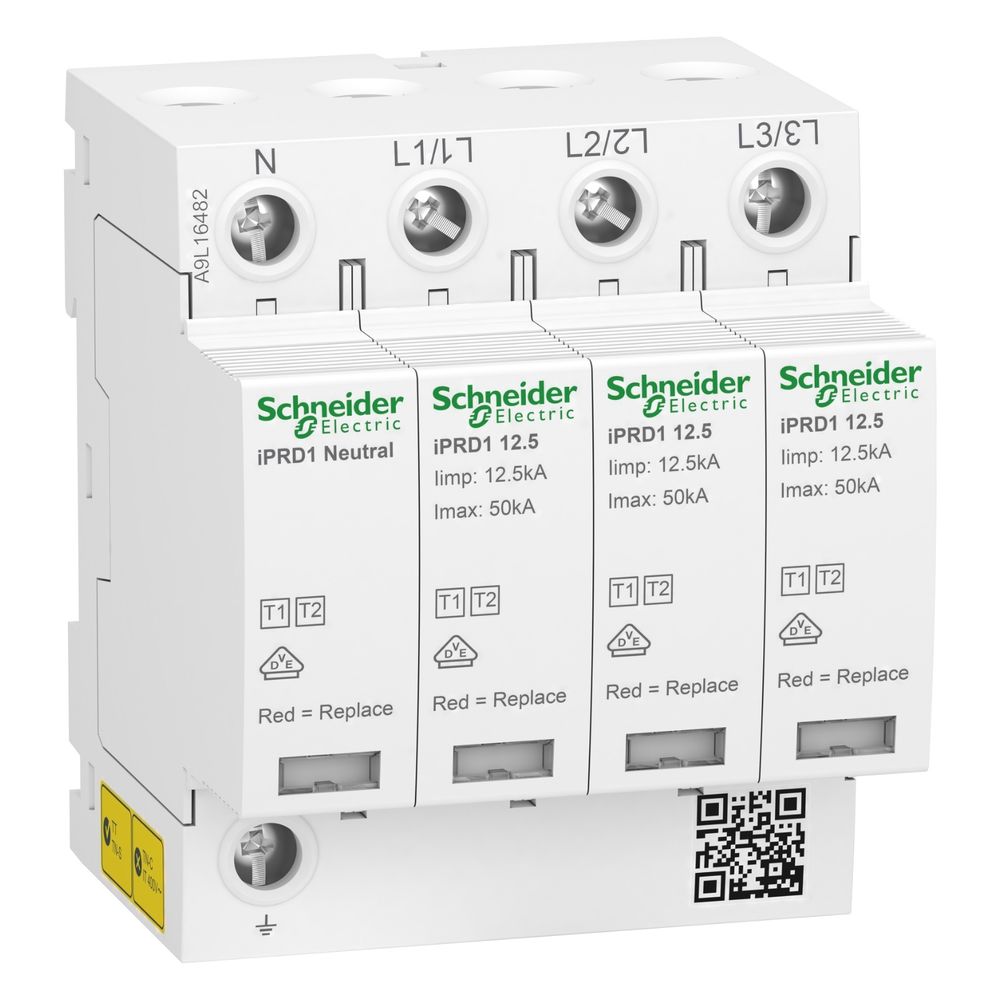

Schneider Electric Kombiableiter Acti9 iPRD1 12.5r 3P+N, 400V, 8 TE, Typ 1+2, PA6, Weiß
Der Kombiableiter aus der Acti9-Serie von Schneider Electric dient als Überspannungsschutz der Typen 1 und 2 für elektrische Verteilungsnetzwerke. Das Gerät ist für den Einsatz in TT- und TN-S-Erdungssystemen konzipiert und schützt Anlagen vor den Folgen direkter Blitzeinschläge sowie transienter Überspannungen. Dank der steckbaren Schutzmodule ist eine einfache Wartung möglich.
Funktionsweise und Installation
Der Überspannungsableiter arbeitet mit einer Kombination aus Metalloxid-Varistor und Gasableiter, um Spannungsspitzen zu begrenzen. Die Montage erfolgt auf einer Hutschiene (TH35) mit einer Baubreite von 8 Teilungseinheiten. Durch den drehbaren Sockel lässt sich die Zuleitung flexibel von oben oder unten realisieren. Der Anschluss erfolgt über Tunnelklemmen, die Leiterquerschnitte bis zu 35 mm² bei starren Leitungen aufnehmen können.
Überwachung und Sicherheit
Zur Zustandsüberwachung verfügt das Gerät über eine optische Anzeige direkt am Modul, die bei Erreichen des Lebensdauerendes von Weiß auf Rot wechselt. Zusätzlich ermöglicht der integrierte Fernmeldekontakt eine externe Defektmeldung. Das Gehäuse ist für Umgebungstemperaturen von -25 bis 60 °C ausgelegt.
Technische Daten
- Produktreihe: Acti9 iPRD1
- Typ: 1 + 2
- Polzahl: 4 (3P+N)
- Nennspannung AC: 400 V
- Höchste Dauerspannung AC: 350 V
- Max. Ableitstoßstrom (Imax): 50 kA
- Nennableitstoßstrom (In): 20 kA
- Schutzpegel: 1,5 kV
- Montageart: Hutschiene TH35
- Baugröße: 8 TE
Dieser Kombiableiter bietet mit einem maximalen Ableitstoßstrom von 50 kA und einem Schutzpegel von 1,5 kV Sicherheit für die elektrische Infrastruktur. Die Kombination aus Grob- und Mittelschutz in einem Gerät reduziert den Installationsaufwand. Durch die steckbaren Module und die integrierte Fernsignalisierung eignet sich das System für Anwendungen, bei denen eine hohe Verfügbarkeit der elektrischen Anlage gefordert ist.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 8 |
| [Imax] max Ableitstoßstrom | 50 |
| [In] Nennableitstoßstrom | 20 |
| [M] Anzugsdrehmoment | 3,5 |
| Artikelnummer | SE-A9L16482 |
| Baugröße | 8 TE |
| Baureihe | IPRD1 |
| Beschreibung der Pole | 3P + N |
| Betriebshöhe | 2.000 |
| Breite | 72 |
| Drahtabisolierungslänge | 14 |
| EAN-13 | 3606481490223 |
| Erdungssystem | TT TN-S |
| Farbe | Weiß (RAL 9003) |
| Fernmeldekontakt | Mit |
| Fernsignalisierung | Ja |
| Geräteanwendung | Verteilung |
| Gewicht | 0,65 kg |
| Höchste Dauerspannung AC | 350 |
| Höhe | 89 |
| Impulsstrom | 12,5 |
| Integrierte Vorsicherung | Nein |
| Kompatibilitätscode | IPRD1 |
| Konformitätskennzeichen | CE EAC VDE |
| Marktsegment | Kleingewerbe Gebäude |
| Material | PA6 |
| Max Leiterquerschnitt flexibel (feindrähtig) | 25 |
| Max Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 |
| Montageart | Hutschiene TH35 |
| Nennspannung AC | 400 |
| Netzform DC | Nein |
| Netzform IT | Nein |
| Netzform sonstige | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Polzahl | 4 |
| Produktbereich | Acti9 |
| Produktgewicht | 619 |
| Prüfklasse | Typ 1 und 2 |
| Relative Luftfeuchtigkeit | 5…95 |
| Schutzpegel | <1,5 kV Typ 1 + 2 |
| Schutzpegel L-N | 1,5 |
| Schutzpegel N-PE | 1,5 |
| Signalisierung am Gerät | optisch |
| Spannungsschaltende Funkenstreckentechnologie | Nein |
| Summenstrom | 0,003 mA N / PE |
| Technologie des Überspannungsableiters | MOV + GDT |
| Tiefe | 69 |
| Typ der Überspannungsableiter-Klasse | Typ 1 + 2 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…80 |
| Verschmutzungsgrad | 3 |
| Zusammensetzung der Signalkontakte | 1 SD (1 W) |
| WEEE-Nr. | 33842582 |
