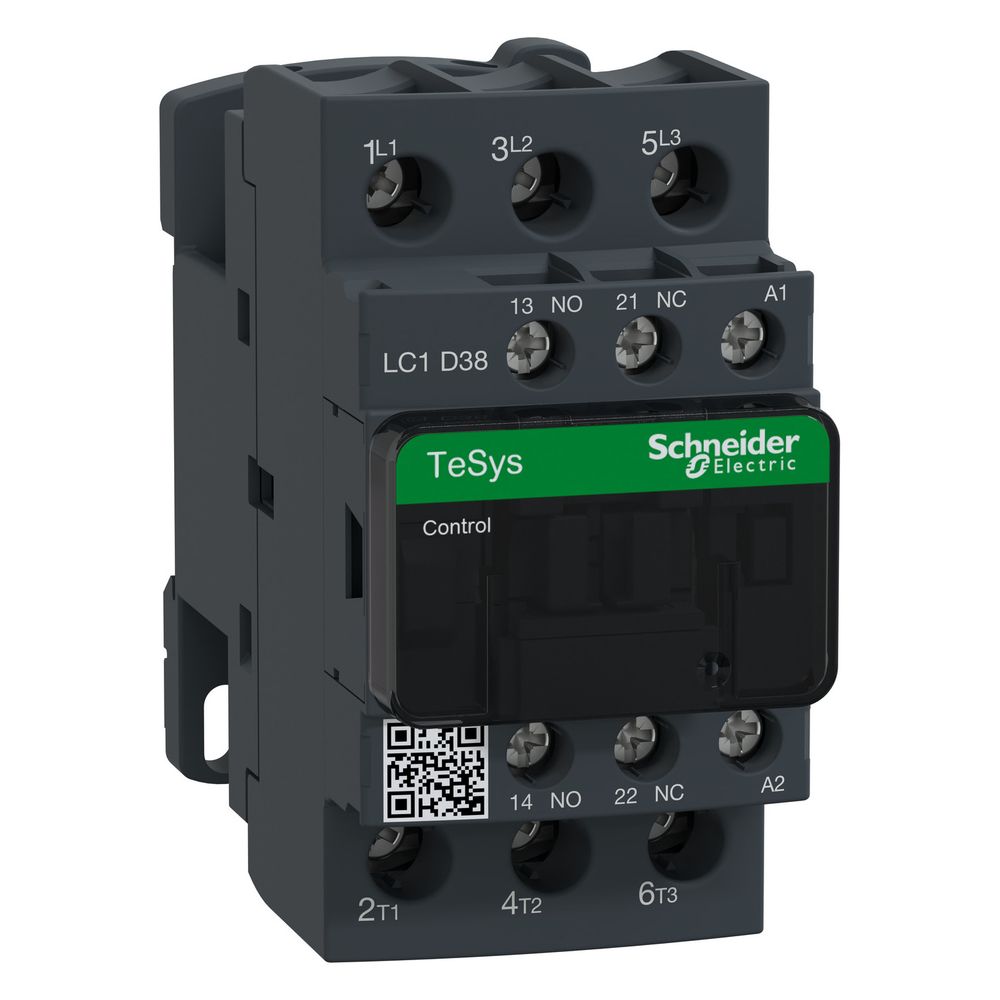

Schneider Electric Leistungsschütz TeSys Deca LC1D38F7, 18,5kW, 3P, 1S+1Ö

Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca ist für anspruchsvolle Anwendungen in der Motorsteuerung sowie für ohmsche Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 38 A in der Kategorie AC-3 bietet das Gerät eine zuverlässige Schaltlösung. Die Betätigung erfolgt über eine 110 V AC Steuerspule, wobei die Montage flexibel auf Platten oder Schienen möglich ist.

Sicherheit und Zuverlässigkeit

Das Schütz ist für Sicherheitsanwendungen optimiert und verfügt über mechanisch gekoppelte Hilfskontakte sowie Spiegelkontakte. Die Konstruktion zeichnet sich durch eine mechanische Lebensdauer von 15 Millionen Schaltspielen aus. Dank robuster Schraubanschlüsse wird eine dauerhaft sichere Stromverbindung ermöglicht. Das Gerät erfüllt hohe Anforderungen an die Feuerbeständigkeit und ist für den Einsatz in einem weiten Temperaturbereich ausgelegt.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 18,5 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 38 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 50 A
• Steuerspeisespannung: 110 V AC
• Hilfskontakte: 1 S + 1 Ö
• Anschlussart: Schraubanschluss
• Schutzart: IP20
• Abmessungen (BxHxT): 45 x 85 x 92 mm
• Gewicht: 0,38 kg

Durch die kompakte Bauweise und die hohe Schaltleistung eignet sich dieses Schütz ideal für industrielle Steuerungsaufgaben. Die mechanische Robustheit und die Einhaltung internationaler Standards gewährleisten einen sicheren Betrieb. Mit einer Bemessungsbetriebsleistung von 18,5 kW und der flexiblen Ansteuerung über 110 V AC stellt das Gerät eine leistungsfähige Komponente für moderne Schaltanlagen dar.
