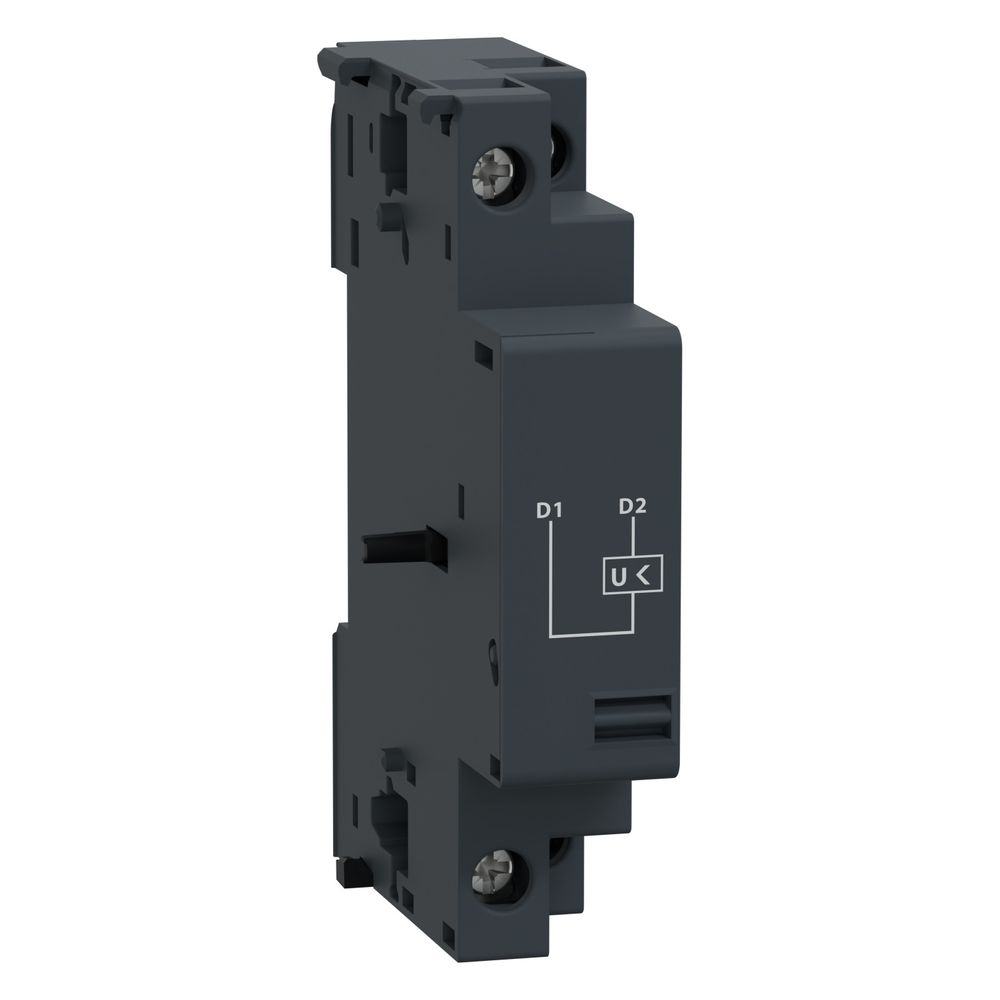

Schneider Electric Unterspannungsauslöser TeSys Deca GVAU385, 380-440V, Dunkelgrau

Dieser Unterspannungsauslöser aus der Baureihe TeSys Deca dient der Abschaltung von Motorschutzschaltern bei Spannungsabfall. Das Bauteil ist für den Einsatz in Motorschutz- sowie Leistungsschalteranwendungen konzipiert und ermöglicht eine Steuerung im Bereich von 380 bis 440 V AC. Die Montage erfolgt platzsparend an der rechten Seite des Schutzschalters.

Funktion und Anwendung

Das Gerät löst bei einer Steuerspannung zwischen 0,7 und 0,35 Un aus und bietet eine Ansprechzeit von 10 bis 15 ms. Es ist für den Betrieb mit den Produktfamilien TeSys GV2 und GV3 optimiert und unterstützt eine mechanische Lebensdauer von bis zu 30.000 Zyklen, abhängig vom verwendeten Schaltertyp. Die elektrische Anbindung erfolgt über Schraubklemmen, die für verschiedene Leiterquerschnitte von 0,75 bis 2,5 mm² ausgelegt sind.

Technische Daten

• Bemessungssteuerspeisespannung AC 50 Hz: 380 V
• Bemessungssteuerspeisespannung AC 60 Hz: 440 V
• Anzugsleistung: 12 VA AC / 8 W
• Halteleistungsaufnahme: 3,5 VA AC / 1,1 W
• Bemessungs-Isolationsspannung: 690 V AC
• Anzugsdrehmoment: 1,4 Nm
• Breite: 18 mm
• Höhe: 89 mm
• Tiefe: 66 mm
• Produktgewicht: 0,105 kg

Durch die robuste Bauweise eignet sich diese Komponente für anspruchsvolle Elektro- und HLK-Anwendungen. Mit einer Bemessungs-Isolationsspannung von 690 V AC und einer Anschlussmöglichkeit über Schraubklemmen bietet das Modul eine hohe Betriebssicherheit. Die kompakte Bauform mit einer Breite von 18 mm erlaubt eine einfache Integration in bestehende Schaltanlagen, während die präzise Auslöseschwelle einen effektiven Schutz der angeschlossenen Motoren sicherstellt.
