Beschreibung

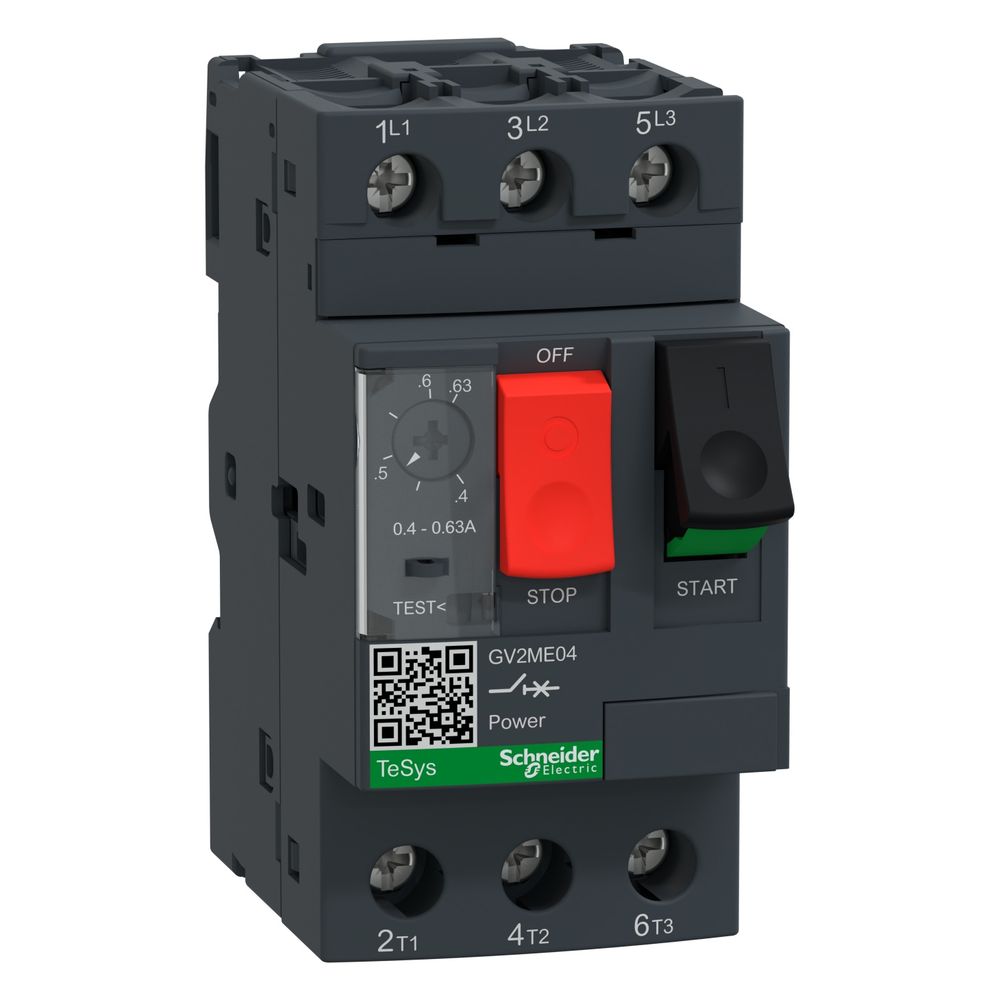

Schneider Electric Motorschutzschalter TeSys Deca GV2ME04, 0,4-0,63A, Dunkelgrau, GV2ME04
Der Motorschutzschalter aus der Baureihe TeSys Deca bietet zuverlässigen Schutz für Motoren in einem Einstellbereich von 0,4 bis 0,63 A. Das kompakte 3-polige Gerät arbeitet mit thermomagnetischer Auslösetechnik und eignet sich für den Einsatz in AC-Netzwerken. Die Bedienung erfolgt intuitiv über integrierte Drucktasten.
Zuverlässige Schutzfunktion
Das Gerät ist mit einem thermischen Überlastschutz sowie einer Phasenausfall-Empfindlichkeit ausgestattet, um den Motorbetrieb abzusichern. Mit einem Bemessungsgrenzkurzschlussausschaltstrom von 100 kA bei 400 V bietet der Schalter eine hohe Sicherheit bei Kurzschlüssen. Die mechanische Lebensdauer ist auf 100.000 Zyklen ausgelegt, was einen dauerhaften Betrieb ermöglicht.
Montage und Anschluss
Die Installation erfolgt flexibel auf einer 35 mm symmetrischen DIN-Schiene oder mittels Adapterplatte durch Verschraubung. Der Anschluss der Leiter wird über robuste Schraubklemmen realisiert, die ein Anzugsdrehmoment von 1,7 Nm erfordern. Das Gehäuse ist in Dunkelgrau gehalten und für eine Betriebshöhe von bis zu 2.000 m ausgelegt.
Der Motorschutzschalter überzeugt durch seine kompakte Bauweise mit einer Breite von 45 mm und eine hohe thermische Belastbarkeit. Mit einer Bemessungsbetriebsleistung von 0,18 kW bei 400 V und einem einstellbaren Überlastauslöser von 0,4 bis 0,63 A stellt er eine präzise Lösung für die Motorsteuerung dar. Die Kombination aus thermomagnetischer Auslösung und robuster Schraubanschlusstechnik ermöglicht eine sichere Integration in Schaltanlagen.
Technische Daten
- Einstellbereich Überlastauslöser: 0,4 - 0,63 A
- Bemessungsbetriebsleistung (400 V): 0,18 kW
- Bemessungsgrenzkurzschlussausschaltstrom (400 V): 100 kA
- Bemessungsbetriebsspannung: 230 - 690 V
- Auslöser-Technologie: Thermomagnetisch
- Polzahl: 3
- Anschlussart: Schraubanschluss
- Mechanische Lebensdauer: 100.000 Zyklen
- Umgebungstemperatur (Betrieb): -20 bis 60 °C
- Abmessungen (B x H x T): 45 x 89 x 78,5 mm
Technische Daten
| Hersteller | Schneider Electric |
| [In] Bemessungsstrom | 0,63 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Artikelnummer | SE-GV2ME04 |
| Ausführung des Betätigungselements | Drucktaster |
| Auslöser-Technologie | Thermomagnetisch |
| Auslösetechnik | thermomagnetisch |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,09 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0,18 |
| Bemessungsbetriebsspannung | 230 - 690 |
| Bemessungsdauerstrom Iu | 0,63 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | <= 2.000 |
| Breite | 45 |
| EAN-13 | 3389110343014 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 8 |
| Farbe | Dunkelgrau |
| Geräteanwendung | Motorschutz |
| Gewicht | 0,216 kg |
| Höhe | 89 |
| Klimafestigkeit | entspricht IACS E10 |
| Kurzschlussstrom Icu | 100 |
| Leistung | 0,18 |
| Leistung bei 230V | 0,09 |
| magnetischer Auslösestrom | 9,3 |
| Mechanische Lebensdauer | 100000 Zyklen |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Montageposition | Horizontal Vertikal |
| Netzwerktyp | AC |
| Polzahl | 3 |
| Produktgewicht | 0,26 |
| Schutzart (IP) | IK04 |
| Spannung | 230 |
| Steuerungstyp | Drucktaste |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -20…60 |
| Umgebungstemperatur bei Lagerung | -40…80 |
| Verlustleistung | 2,5 |
| Überlastauslöser Stromeinstellung | 0,4 - 0,63 |
| WEEE-Nr. | 33842582 |
