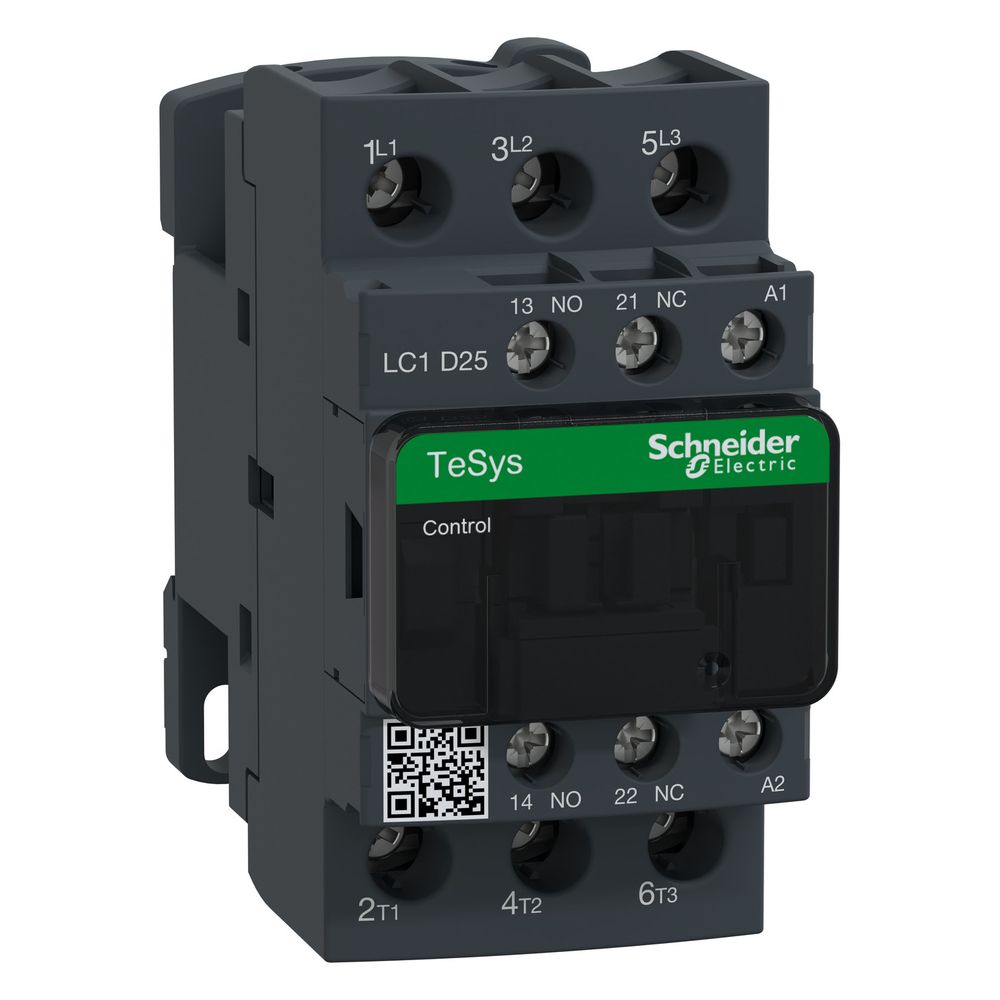

Schneider Electric Leistungsschütz TeSys Deca LC1D25P7, 11 kW, 230 V, 3-polig, 1 S + 1 Ö
Dieses 3-polige Leistungsschütz aus der Baureihe TeSys Deca ermöglicht die zuverlässige Steuerung von Motoren und ohmschen Lasten. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V und einem Betriebsstrom von 25 A in der Kategorie AC-3 ist das Gerät für anspruchsvolle industrielle Anwendungen ausgelegt. Die Betätigung erfolgt über eine Steuerspannung von 230 V AC bei 50/60 Hz.
Robuste Konstruktion und Anschluss
Das Schütz zeichnet sich durch eine kompakte Bauweise mit einer Breite von 45 mm aus und ist für die Montage auf Schienen oder Platten vorgesehen. Der Anschluss des Hauptstromkreises sowie des Steuerkreises erfolgt über Schraubklemmen, die eine sichere Kontaktierung ermöglichen. Zur Erweiterung der Funktionalität sind zwei Hilfskontakte in der Konfiguration 1 Schließer und 1 Öffner direkt integriert.
Sicherheit und Langlebigkeit
Das Gerät erfüllt hohe Anforderungen an die Betriebssicherheit und mechanische Robustheit. Es bietet eine mechanische Lebensdauer von 15 Millionen Schaltspielen und ist für eine Betriebshöhe von bis zu 3.000 m geeignet. Die Flammenfestigkeit entspricht der Norm UL 94 V1, zudem ist eine Sicherheitsabdeckung vorhanden. Durch die Einhaltung relevanter internationaler Normen ist ein zuverlässiger Einsatz in verschiedenen industriellen Umgebungen sichergestellt.
Das Leistungsschütz überzeugt durch seine hohe Schaltleistung und Langlebigkeit, was es zur idealen Wahl für die Motorsteuerung macht. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V und einem Betriebsstrom von 25 A bietet es die notwendige Performance für industrielle Prozesse. Die integrierten Hilfskontakte (1 S + 1 Ö) sowie die robuste Schraubanschlusstechnik erleichtern die Integration in bestehende Schaltanlagen und sorgen für eine dauerhaft stabile Verbindung.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 11 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 25 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 40 A
- Steuerspannung: 230 V AC
- Anzahl Pole: 3
- Hilfskontakte: 1 S + 1 Ö
- Anschlussart: Schraubanschluss
- Mechanische Lebensdauer: 15 Mcycles
- Breite: 45 mm
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D25P7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 25 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 45 |
| EAN-13 | 3389110349955 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,414 kg |
| Höhe | 85 |
| Ie bei AC-3, 400V | 25 |
| Ie bie AC-4, 400V | 12 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 15 Mcycles |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 5,5 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,37 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannung AC 60Hz | 230 |
| Spannungsart zur Betätigung | AC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 92 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 2…3 W at 50 / 60 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
