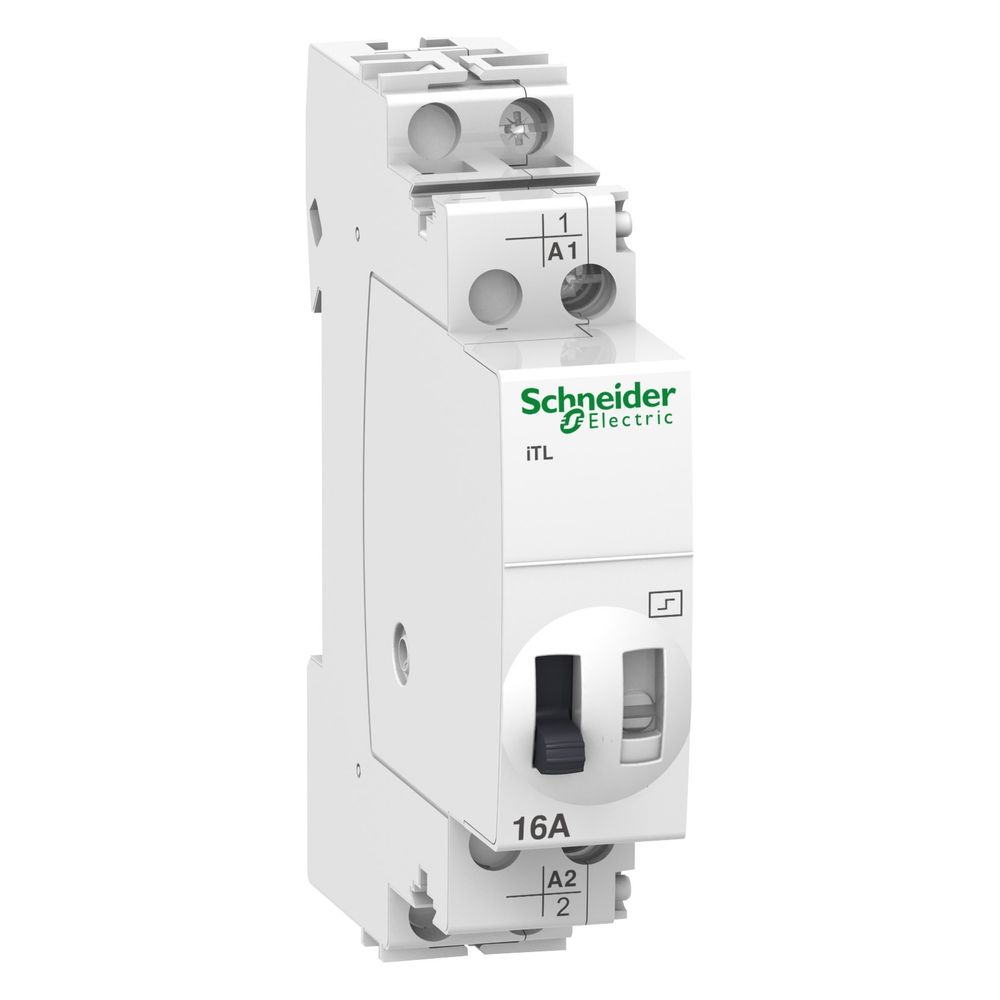

Schneider Electric Impulsrelais Acti9 iTL A9C30011, 16A 12V AC 6V DC, 1 Schließer

Das Impulsrelais aus der Baureihe Acti9 von Schneider Electric ermöglicht das Schalten von Beleuchtungsstromkreisen über einen oder mehrere Taster. Der einpolige Fernschalter ist für einen Bemessungsschaltstrom von 16 A ausgelegt und unterstützt eine Steuerspannung von 12 V AC oder 6 V DC. Dank der kompakten Bauweise mit einer Breite von einer Teilungseinheit eignet sich das Gerät für die Montage auf DIN-Schienen in Standard-Verteilersystemen.

Funktionsweise und Bedienung

Das mechanische Impulsrelais ist für Standardanwendungen konzipiert und bietet neben der Fernsteuerung die Möglichkeit zur manuellen Betätigung direkt am Gerät. Eine lokale Signalisierung über eine ON/OFF-Anzeige informiert über den aktuellen Schaltzustand. Die Konstruktion ist auf eine hohe elektrische Lebensdauer ausgelegt, wobei das Gerät bei AC-21 Lasten bis zu 200.000 Schaltzyklen erreicht.

Technische Daten

• Bemessungsschaltstrom: 16 A
• Steuerspannung: 12 V AC / 6 V DC
• Betriebsbemessungsspannung: 250 V AC
• Anzahl Schließer: 1
• Breite in Teilungseinheiten: 1
• Max. Glühlampenlast: 1600 W
• Max. Leuchtstofflampenlast: 1300 VA
• Montageart: DIN-Schiene
• Umgebungstemperatur Betrieb: -20 bis 50 °C
• Schutzart: IP20 (bei Öffnung) / IP40 (im Schrank)

Dieses Impulsrelais bietet Flexibilität bei der Ansteuerung von Beleuchtungsanlagen. Mit einem Bemessungsschaltstrom von 16 A und der Unterstützung verschiedener Leuchtmitteltypen, wie Glühlampen bis 1600 W oder Leuchtstofflampen bis 1300 VA, stellt es eine leistungsfähige Lösung für die Elektroinstallation dar. Die einfache Montage auf der DIN-Schiene sowie die Option zur manuellen Bedienung unterstützen eine komfortable Handhabung im Betrieb.
