Beschreibung

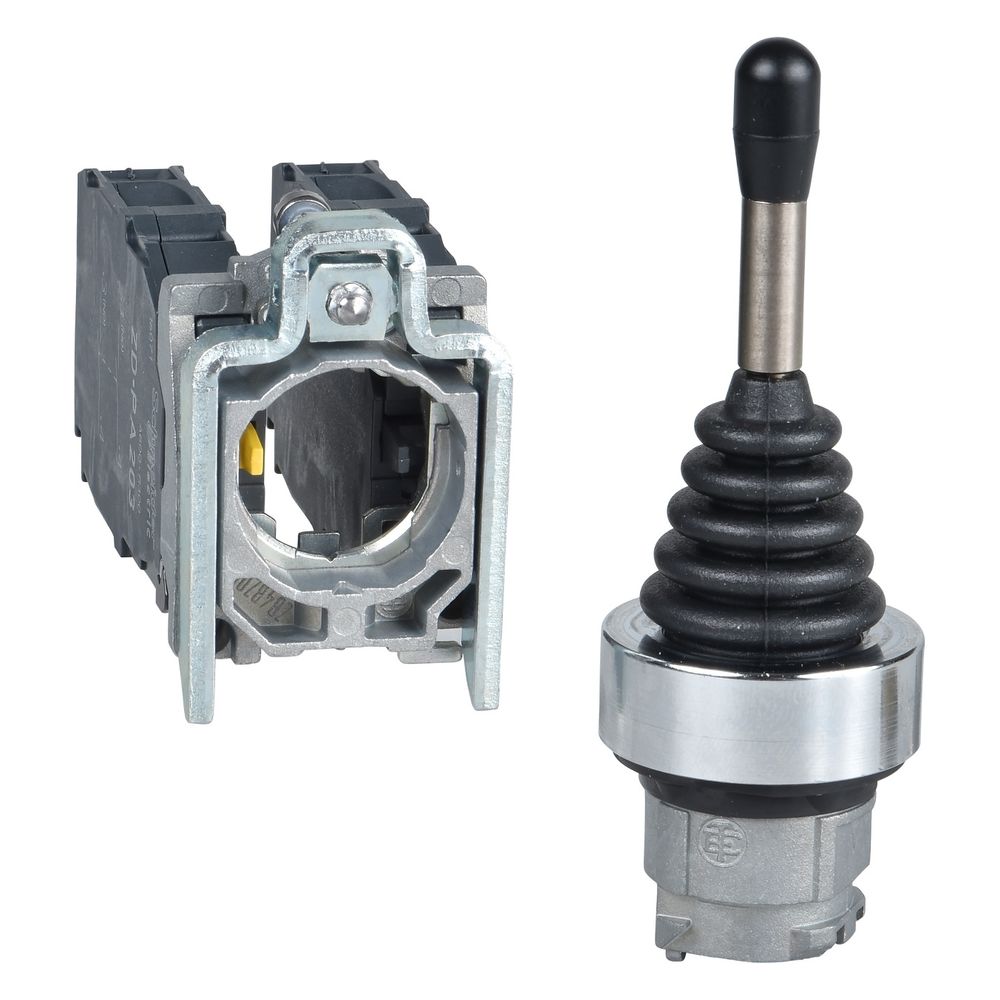

Schneider Electric Joystick-Controller Harmony XDA XD4PA24, 4 Richtungen, 54mm, Metall, Chrom, 1
Der Joystick-Controller aus der Baureihe Harmony XDA ist ein robustes Bedienelement für den industriellen Einsatz sowie den Maschinen- und Schaltschrankbau. Das Gerät verfügt über vier Betätigungsrichtungen mit jeweils einem Schließer und bietet eine automatische Rückstellung in die Nullstellung. Dank der hochwertigen Verarbeitung aus Metall eignet sich der Controller für anspruchsvolle Umgebungsbedingungen.
Robuste Konstruktion für industrielle Anwendungen
Das Gehäuse und der Haltekragen bestehen aus widerstandsfähigem Zamak, während der Frontring aus verchromtem Metall gefertigt ist. Mit einer mechanischen Lebensdauer von 1.000.000 Zyklen ist das System auf eine hohe Langlebigkeit ausgelegt. Die Montage erfolgt in einer 22,5 mm Bohrung, wobei der Anschluss über zuverlässige Schraubklemmen realisiert wird. Die Kompatibilität mit diversen internationalen Standards unterstreicht die Eignung für den weltweiten Einsatz.
Dieser Joystick überzeugt durch seine präzise Steuerung und die robuste Bauweise, die eine sichere Bedienung in industriellen Umgebungen ermöglicht. Mit vier Richtungen, einer Hebellänge von 54 mm und einer hohen mechanischen Belastbarkeit bietet das Gerät eine zuverlässige Lösung für komplexe Schaltaufgaben. Die einfache Montage und die Einhaltung strenger Normen machen ihn zu einer effizienten Wahl für moderne Schaltanlagen.
Technische Daten
- Anzahl der Betätigungsrichtungen: 4
- Anzahl der Schließer je Richtung: 1
- Montagedurchmesser: 22,5 mm
- Mechanische Lebensdauer: 1.000.000 Zyklen
- Bemessungsbetriebsstrom Ie (AC-21): 10 A
- Bemessungs-Isolationsspannung (Ui): 600 V
- Umgebungstemperatur Betrieb: -25 bis 70 °C
- Joysticklänge: 54 mm
- Produktgewicht: 0,133 kg
Technische Daten
| Hersteller | Schneider Electric |
| Analogausgangssignal konfigurierbar | Nein |
| Anzahl der Betätigungsrichtungen | 4 |
| Anzahl der Schaltstellungen | 4 |
| Anzahl der Schließer je Betätigungsrichtung | 1 |
| Art und Zusammensetzung der Kontakte | 1 Schließer |
| Artikelnummer | SE-XD4PA24 |
| Baureihe | Harmony XDA |
| Bemessungsbetriebsstrom Ie bei AC-21 | 10 |
| Beschichtung | TH |
| Betrieb der Kontakte | Gestuft schaltend |
| Betriebs-Positionsinformation | 5 Positionen |
| Betriebs-Richtungsinformation | 4 Richtungen |
| CAD-Gesamtbreite | 30 |
| CAD-Gesamthöhe | 46,5 |
| CAD-Gesamttiefe | 133 |
| Codegeber | Nein |
| EAN-13 | 3389110887433 |
| Farbe Frontring | Chrom |
| Form des Signaleinheitkopfes | Rund |
| Gehäusetyp | UL type 4X / 13 |
| Gewicht | 0,1 kg |
| Haltekragenmaterial | Zamak |
| Joysticklänge | 54 |
| Kerbe pro Richtung | 1 |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Mit Frontring | Ja |
| Mit Rückzug in Nullstellung | Ja |
| Montagedurchmesser | 22,5 |
| Positive Öffnung | Ohne |
| Produkt- oder Komponententyp | Joystick-Controller |
| Produktgewicht | 0,133 |
| Schutzart (NEMA) | sonstige |
| Umgebungstemperatur bei Betrieb | -25…70 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Verkauf je unteilbare Menge | 1 |
| Verriegelung in Nullstellung | Nein |
| Verwendung der Kontakte | Standard |
| Wechsler je Richtung | 0 |
| Werkstoff des Frontrings | Metall |
| Zentralbefestigung, Lochdurchmesser | 22 |
| Öffner je Richtung | 0 |
| WEEE-Nr. | 33842582 |
