Beschreibung

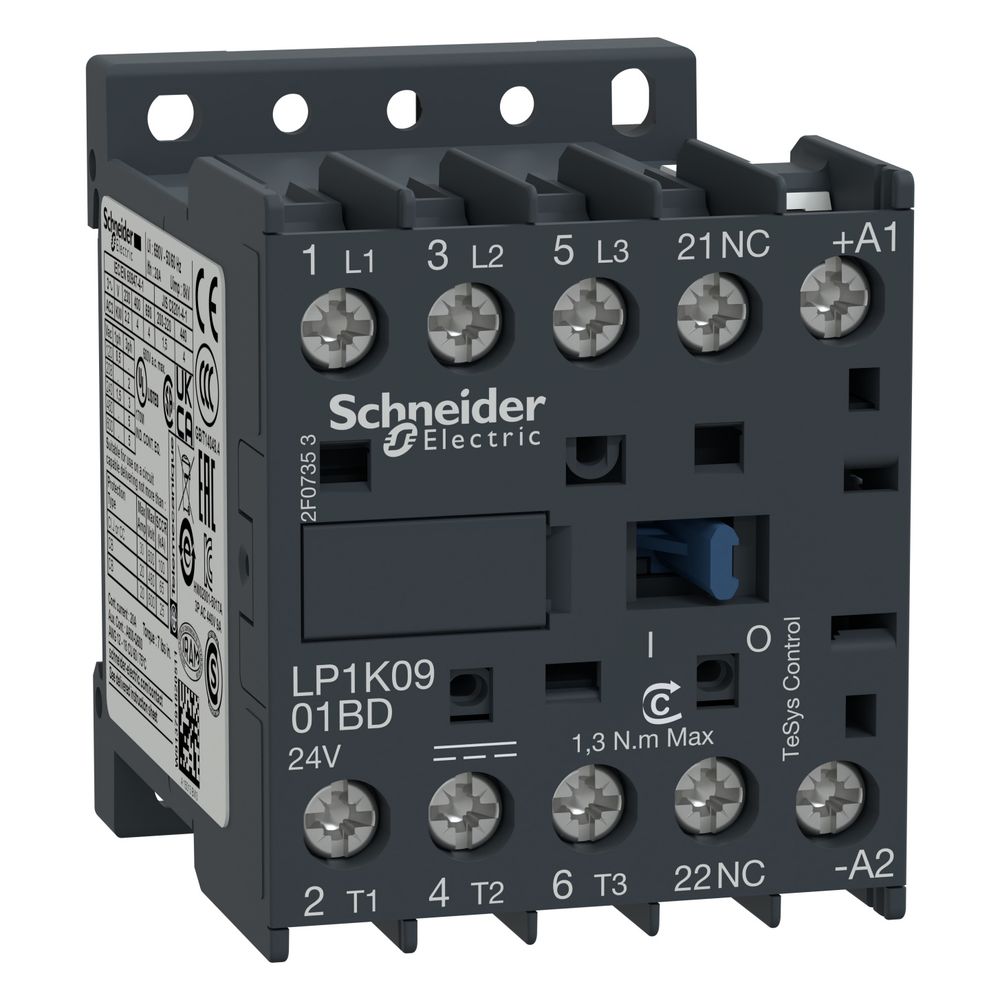

Schneider Electric Leistungsschütz TeSys LP1K0901BD, 4kW, 9A, 24V DC, 45x58x57mm
Das Leistungsschütz der Baureihe TeSys LP1K von Schneider Electric ist eine kompakte Lösung für die Motorsteuerung und ohmsche Lasten in Industrie, Infrastruktur und Gebäudetechnik. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Bemessungsbetriebsstrom von 9 A (AC-3) bietet das 3-polige Schütz eine hohe Leistungsdichte auf kleinem Bauraum. Die Ansteuerung erfolgt über eine 24 V DC Spule, wodurch das Gerät für eine nahtlose Integration in elektronische Steuerungssysteme ausgelegt ist.
Robuste Konstruktion und Anwendung
Das Schütz zeichnet sich durch eine mechanische Lebensdauer von 10 Millionen Schaltspielen aus und ist für Umgebungstemperaturen von -25 bis 50 °C im Betrieb geeignet. Die Montage erfolgt flexibel auf Schienen oder Platten. Mit einer Breite von nur 45 mm zählt es zu den kompaktesten Angeboten seiner Klasse. Die Anschlussseite ist mit Schraubklemmen ausgestattet, die eine sichere Verbindung für starre und flexible Leiter ermöglichen.
Zuverlässige Schaltleistung
Das Gerät unterstützt die Nutzungskategorien AC-1, AC-3, AC-3e sowie AC-4 und bietet durch eine Bemessungs-Stoßspannungsfestigkeit von 8 kV eine hohe Betriebssicherheit. Ein integrierter Hilfskontakt (1 Öffner) unterstützt die Rückmeldung des Schaltzustands. Das Schütz ist bis zu einer Betriebshöhe von 2.000 m ohne Leistungsreduzierung einsetzbar.
Das TeSys LP1K Schütz überzeugt durch seine kompakte Bauweise und Zuverlässigkeit bei der Steuerung von Motoren und elektrischen Lasten. Mit einer Bemessungsbetriebsleistung von 4 kW, einer 24 V DC Steuerspannung und der robusten Auslegung für 9 A im AC-3 Betrieb ist es eine effiziente Komponente für moderne Schaltanlagen. Die einfache Montage mittels Schraubanschlüssen und die hohe mechanische Lebensdauer von 10 Millionen Zyklen unterstreichen die Eignung für anspruchsvolle industrielle Anwendungen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 20 A
- Steuerspeisespannung: 24 V DC
- Hilfskontakte: 1 Öffner
- Abmessungen (BxHxT): 45 x 58 x 57 mm
- Gewicht: 0,225 kg
- Schutzart: IP2x
- Bemessungs-Stoßspannungsfestigkeit: 8 kV
- Umgebungstemperatur (Betrieb): -25 bis 50 °C
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzugsleistung in W | 3 W (bei 20 °C) |
| Artikelnummer | SE-LP1K0901BD |
| Aufbau der Hilfskontakte | 1 Ö |
| Baureihe | TeSys |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Breite | 45 |
| EAN-13 | 3389110363234 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,1 kg |
| Halteleistungsaufnahme in W | 3 W bei 20 |
| Höhe | 58 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 6 |
| Max Betriebsrate | 3600 cyc / h |
| Mechanische Lebensdauer | 10 Mcycles |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 2,2 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,225 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 0 |
| Schutzart (IP) | IP2x |
| Spannungsart zur Betätigung | DC |
| Steuerstromkreis-Typ | DC Standard |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 57 |
| Typ der Hilfskontakte | Typ unverzögert 1 Ö |
| Umgebungstemperatur bei Betrieb | -25…50 |
| Umgebungstemperatur bei Lagerung | -50…80 |
| Wärmeabgabe | 1,3 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
