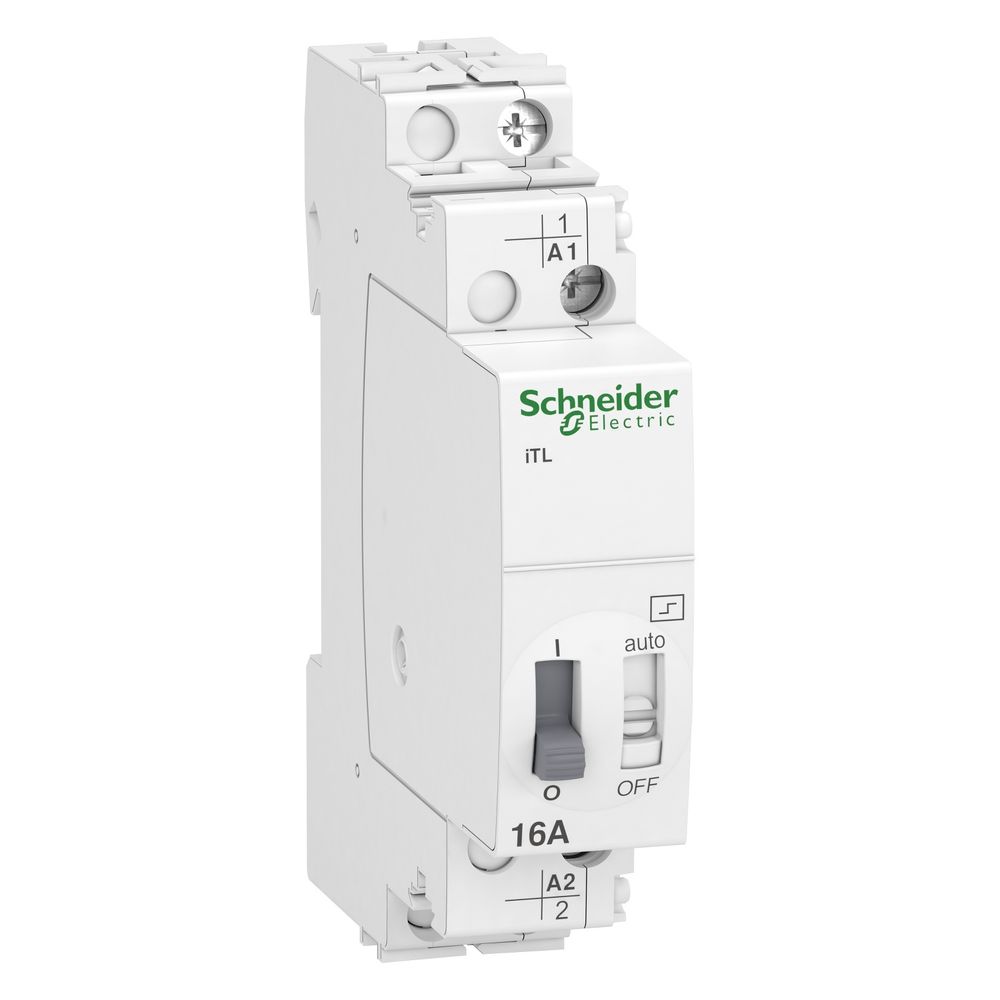

Schneider Electric Impulsrelais Acti9 iTL, 16A, 1 Schließer, 230-240V AC, 110V DC, 1 TE

Das Impulsrelais aus der Baureihe Acti9 ermöglicht das effiziente Schalten von Beleuchtungsstromkreisen über einen oder mehrere Taster. Der 1-polige Fernschalter ist für einen Bemessungsschaltstrom von 16 A ausgelegt und für die Montage auf DIN-Schienen konzipiert. Durch die lokale Schaltstellungsanzeige und die Option zur manuellen Bedienung bietet das Gerät eine hohe Flexibilität in der Elektroinstallation.

Funktionsweise und Anwendung

Das Impulsrelais arbeitet mechanisch und wird durch einen elektrischen Impuls an der Spule angesteuert. Es ist für den Betrieb mit verschiedenen Leuchtmitteln wie Glühlampen oder Leuchtstofflampen optimiert. Für Wartungsarbeiten lässt sich die Fernsteuerung direkt am Gerät deaktivieren. Die robuste Konstruktion unterstützt eine elektrische Lebensdauer von bis zu 200.000 Zyklen bei AC-21-Lasten.

Installation und Kompatibilität

Das Gerät zeichnet sich durch eine kompakte Bauweise mit einer Breite von einer Teilungseinheit aus, was eine platzsparende Montage in Verteilungen ermöglicht. Der Anschluss erfolgt über Tunnelklemmen, die für starre und flexible Leiter geeignet sind. Die Kompatibilität mit dem Acti9-System erlaubt zudem die einfache Erweiterung durch zusätzliche Hilfskontakte.

Das Impulsrelais deckt mit einer Betriebsbemessungsspannung von 250 V AC sowie einer flexiblen Steuerspannung von 230 bis 240 V AC oder 110 V DC ein breites Einsatzspektrum ab. Die Kombination aus einfacher Montage auf der DIN-Schiene und der hohen Schaltleistung von 16 A macht es zu einer zuverlässigen Lösung für moderne Beleuchtungssteuerungen.

Technische Daten

• Bemessungsschaltstrom: 16 A
• Anzahl Pole: 1P
• Anzahl Schließer: 1
• Steuerspannung: 230-240 V AC / 110 V DC
• Breite in Teilungseinheiten: 1
• Montageart: DIN-Schiene
• Betriebsbemessungsspannung: 250 V AC
• Max. Glühlampenlast: 1600 W
• Einbautiefe: 43,5 mm
• Umgebungstemperatur Betrieb: -20 bis 50 °C
