Beschreibung

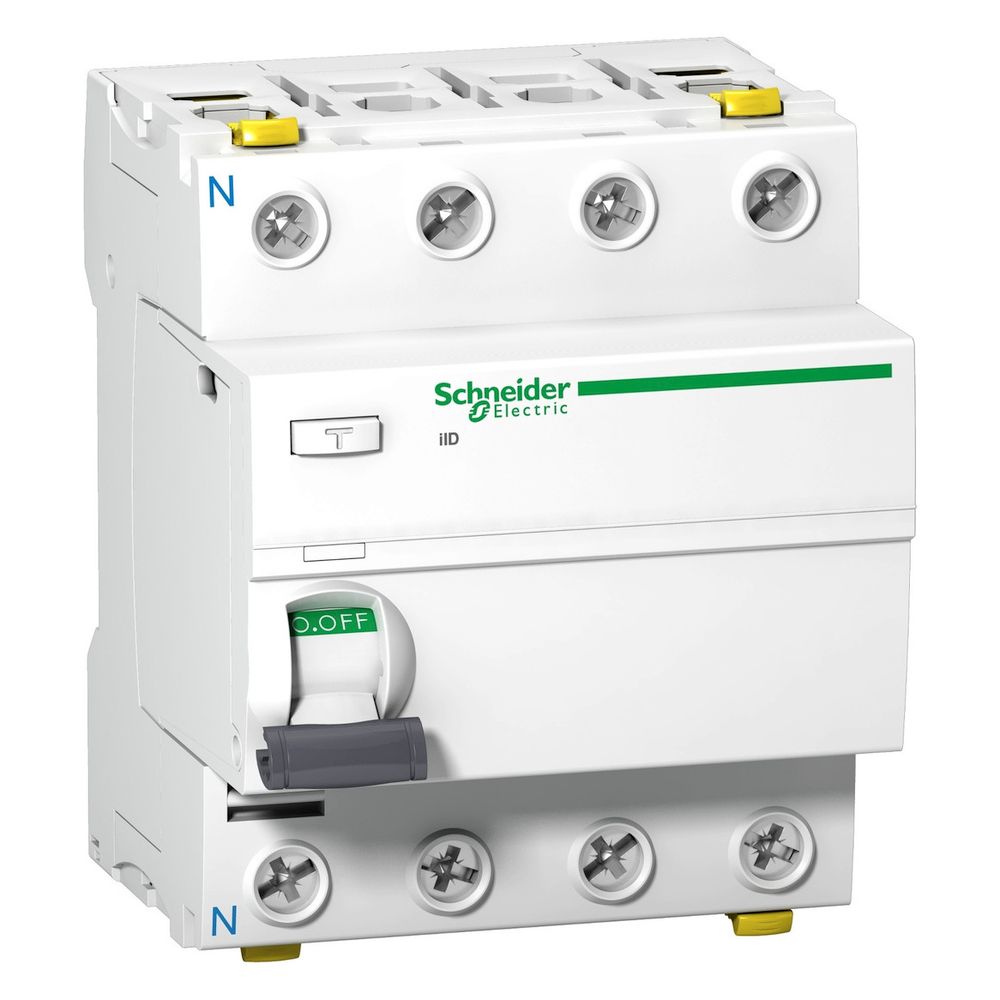

Schneider Electric Fehlerstrom-Schutzschalter iID A9Z21463, 4P 63A 30mA Typ A, Weiß
Der vierpolige Fehlerstrom-Schutzschalter aus der Baureihe Acti9 von Schneider Electric bietet zuverlässigen Schutz gegen elektrischen Schlag bei direktem Berühren. Mit einem Bemessungsstrom von 63 A und einem Bemessungsfehlerstrom von 30 mA ist das Gerät für den Einsatz in Wechselstromnetzen konzipiert. Die Montage erfolgt effizient auf einer 35 mm DIN-Schiene.
Funktionsweise und Sicherheit
Das Gerät vom Typ A ist pulsstromsensitiv und zeichnet sich durch eine Stoßstromfestigkeit von 0,25 kA aus. Eine mechanische Anzeige auf der Vorderseite signalisiert den Betriebszustand sowie Erdschlussfehler direkt am Gerät. Für erhöhte Sicherheit bei Wartungsarbeiten ist eine Verriegelung mittels Vorhängeschloss möglich. Die Konstruktion erlaubt zudem die seitliche Montage elektrischer Zusatzeinrichtungen.
Installation und Anschluss
Die Installation wird durch eine Doppelklemme für Steg-Phasenschienen und Kabel erleichtert, die Leiterquerschnitte bis 35 mm² bei eindrähtigen Leitern aufnimmt. Eine Querverschienung mit Leitungsschutzschaltern der Serie iC60 ist möglich, wobei die Entnahme einzelner Geräte aus dem Verbund erhalten bleibt. Das Gehäuse entspricht der Schutzart IP20 und ist für einen Betriebstemperaturbereich von -25 bis 60 °C ausgelegt.
Dieser Fehlerstrom-Schutzschalter kombiniert eine Kurzschlussfestigkeit von 10 kA mit einer mechanischen Lebensdauer von 20.000 Zyklen. Durch die spannungsunabhängige Auslösetechnik und die kompakte Bauweise mit einer Breite von 4 Teilungseinheiten eignet sich das Modell für anspruchsvolle Elektroinstallationen. Mit einer Bemessungsspannung von 400 V und einer Bemessungs-Isolationsspannung von 500 V stellt das Gerät eine langlebige Komponente für die elektrische Absicherung dar.
Technische Daten
- Bemessungsstrom: 63 A
- Bemessungsfehlerstrom: 0,03 A
- Polzahl: 4
- Bemessungsspannung: 400 V
- Kurzschlussfestigkeit: 10 kA
- Fehlerstrom-Typ: A
- Montageart: 35 mm DIN-Schiene
- Breite: 4 Teilungseinheiten
- Stoßstromfestigkeit: 0,25 kA
- Verlustleistung: 3,5 W
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 8 |
| [In] Bemessungsstrom | 63 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 |
| Artikelnummer | SE-A9Z21463 |
| Baureihe | Acti9 |
| Bedingter Bemessungs-Kurzschlussstrom | 10 |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 1500 A IM 1500 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 4P |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Breite | 72 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 3606480443251 |
| Einbautiefe | 44 |
| Elektrische Lebensdauer | 15000 Zyklen |
| Erdschluss-Schutzklasse | Typ A |
| Erdschlussempfindlichkeit | 30 |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| Fehlerstrom-Typ | A |
| Frequenz | 50 / 60 |
| Gewicht | 0,427 kg |
| Höhe | 91 |
| Kontaktstellungsanzeige | Ja |
| Kurzzeitverzögerter Typ | Nein |
| LSA-Plus/Schraub | Nein |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | DIN-Schiene |
| Montagehalterung | 35 mm DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Polzahl | 4 |
| Produktgewicht | 370 |
| RAL-Nummer (ähnlich) | 9003 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstromfestigkeit | 0,25 |
| Strom | 63 |
| TE | 4 |
| Tiefe | 73 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Verlustleistung | 3,5 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 33842582 |
