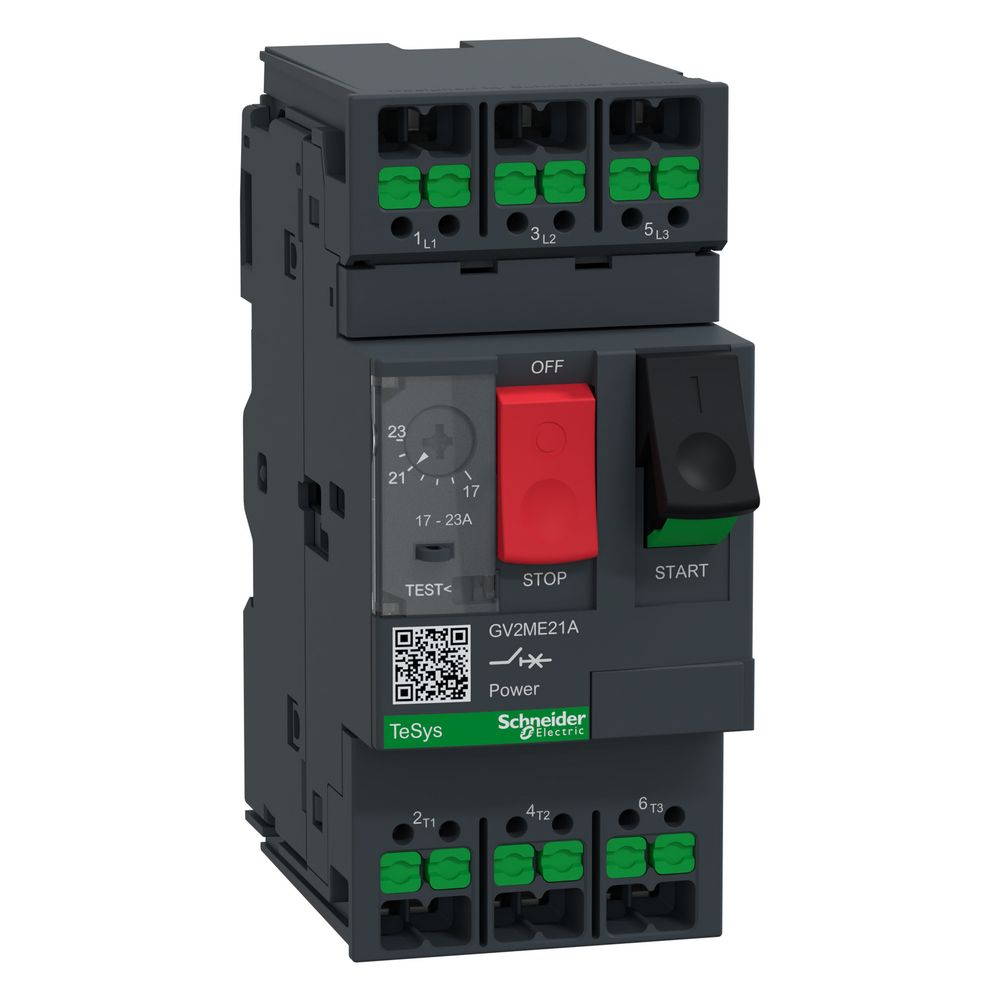

Schneider Electric Motor-Leistungsschalter TeSys Deca GV2ME21A, 17-23A, 3P, Dunkelgrau

Der Motorschutzschalter aus der Baureihe TeSys Deca von Schneider Electric dient der zuverlässigen Absicherung von Motoren in AC-Netzwerken. Das dreipolige Komplettgerät zeichnet sich durch eine thermomagnetische Auslösetechnik aus und ermöglicht eine präzise Einstellung des Überlastschutzes im Bereich von 17 bis 23 A. Dank der SnapIN-Anschlussklemmen ist eine schnelle und wartungsfreie Installation möglich.

Funktionsweise und Anwendung

Das Gerät ist für eine Bemessungsbetriebsspannung von bis zu 690 V ausgelegt. Mit einer Bemessungsleistung von 9 kW bei 400 V eignet sich der Schalter für anspruchsvolle Anwendungen. Die Betätigung erfolgt über Drucktasten an der Frontseite. Zur Erhöhung der Sicherheit ist das Gerät phasenausfallempfindlich und verfügt über mechanisch gekoppelte Kontakte sowie Spiegelkontakte, was den Einsatz in sicherheitskritischen Bereichen unterstützt.

Montage und Robustheit

Die Installation erfolgt flexibel durch Aufklippen auf eine 35 mm symmetrische DIN-Schiene oder mittels Adapterplatte durch Verschraubung. Das Gehäuse ist für eine Umgebungstemperatur von -20 bis 60 °C ausgelegt und weist eine mechanische Lebensdauer von 100.000 Zyklen auf. Die Konstruktion bietet eine hohe Widerstandsfähigkeit gegenüber Schocks und Schwingungen.

Technische Daten

• Einstellbereich Überlastauslöser: 17 - 23 A
• Bemessungsbetriebsleistung (400 V): 9 kW
• Bemessungsdauerstrom: 23 A
• Bemessungsgrenzkurzschlussausschaltstrom (400 V): 15 kA
• Polzahl: 3
• Auslösetechnik: Thermomagnetisch
• Anschlussart: SnapIN
• Breite: 45 mm
• Höhe: 101 mm
• Tiefe: 78,5 mm

Dieser Motorschutzschalter bietet eine robuste Lösung für den Anlagenschutz. Durch die Kombination aus thermischem Überlastschutz und magnetischem Kurzschlussauslöser wird eine hohe Betriebssicherheit erreicht. Mit einer Bemessungsleistung von 9 kW bei 400 V und einem einstellbaren Strombereich von 17 bis 23 A deckt das Gerät ein breites Spektrum an Motoranwendungen ab. Die einfache Montage auf DIN-Schienen sowie die wartungsfreie SnapIN-Anschlusstechnik erleichtern die Integration in Schaltanlagen.
