Beschreibung

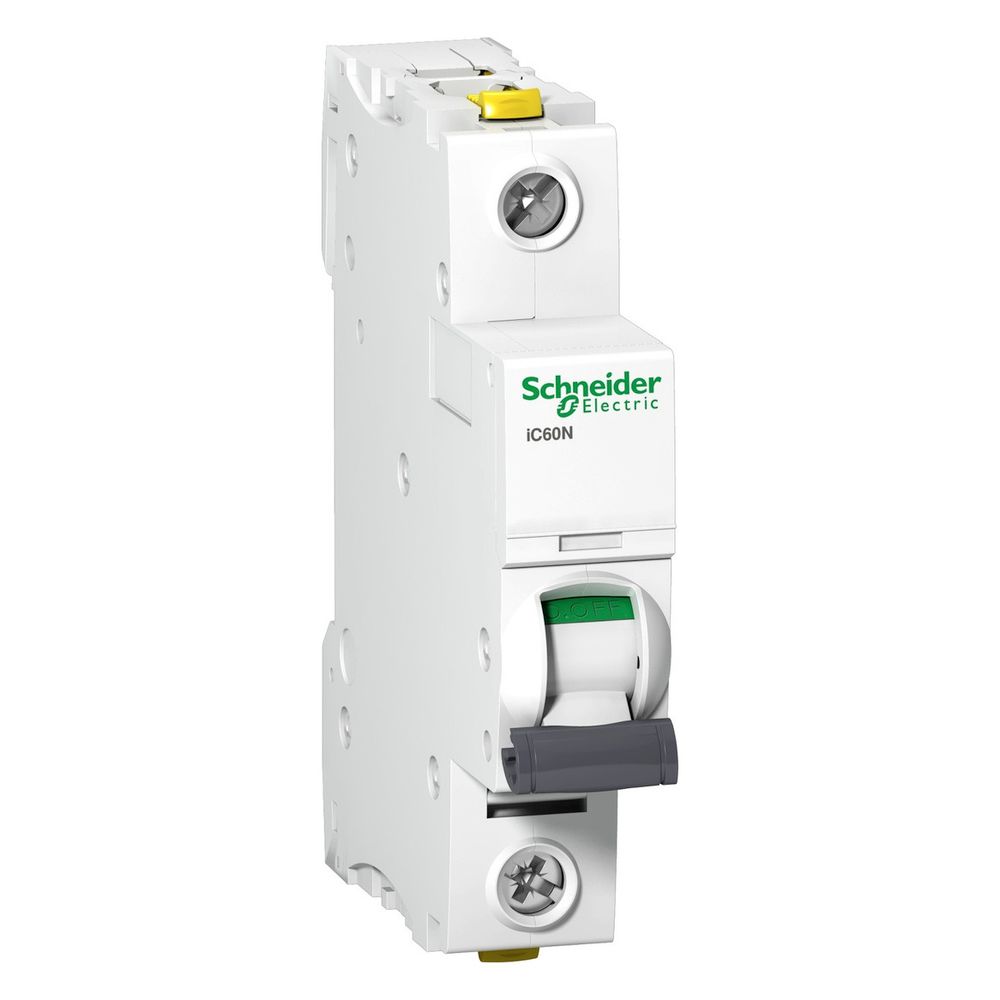

Schneider Electric Leitungsschutzschalter Acti9 iC60N, 6A, 1-polig, B, Weiß
Der einpolige Leitungsschutzschalter aus der Acti9-Baureihe bietet zuverlässigen Schutz vor Kurzschluss- und Überlastströmen in elektrischen Verteilungen. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 6 A ist das Gerät für den Einsatz in AC- und DC-Netzen konzipiert. Dank der kompakten Bauweise mit einer Teilungseinheit lässt sich der Schalter effizient auf einer 35 mm DIN-Schiene montieren.
Sicherheit und Statusüberwachung
Das Gerät verfügt über eine integrierte VisiSafe-Anzeige zur klaren Signalisierung der Schaltstellung sowie eine VisiTrip-Funktion zur schnellen Identifikation von Fehlerauslösungen. Diese Merkmale unterstützen eine effiziente Wartung und erhöhen die Betriebssicherheit in der Elektroinstallation. Die robuste Konstruktion ermöglicht eine mechanische Lebensdauer von 20.000 Zyklen und eine elektrische Lebensdauer von 10.000 Zyklen.
Flexible Installation
Die Montage erfolgt werkzeuglos über ein frontseitig bedienbares Befestigungselement. Die Doppelanschlussklemmen erlauben den gleichzeitigen Anschluss von Kabeln und Steg-Phasenschienen, wobei eine Herausnahme einzelner Geräte aus einem querverschienten Verbund jederzeit möglich ist. Zudem besteht die Option, seitlich elektrische Zusatzeinrichtungen wie Fernüberwachungsmodule oder Fehlerstrom-Zusatzblöcke zu ergänzen.
Technische Daten
- Bemessungsstrom: 6 A
- Auslösecharakteristik: B
- Polzahl: 1
- Bemessungsspannung: 230 V
- Bemessungsschaltvermögen (Icn): 6 kA
- Breite in Teilungseinheiten: 1
- Montageart: 35 mm DIN-Schiene
- Schutzart: IP20
- Anschlussquerschnitt (starr): 1 - 25 mm²
- Anschlussquerschnitt (flexibel): 1 - 16 mm²
Der Leitungsschutzschalter kombiniert hohe Funktionalität mit einfacher Handhabung. Mit seinem Bemessungsschaltvermögen von 6 kA nach EN 60898 und der bewährten B-Charakteristik stellt er eine zuverlässige Komponente für moderne Elektroverteilungen dar. Die Kombination aus VisiTrip-Fehlermeldeanzeige und der flexiblen Anschlussmöglichkeit für Phasenschienen sorgt für eine zeitsparende Installation und eine schnelle Fehlerdiagnose im laufenden Betrieb.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [In] Bemessungsstrom | 6 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-A9F03106 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Acti9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P |
| Breite | 18 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3606480439667 |
| Einbautiefe | 44,5 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß |
| Frequenz | 50 - 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,113 kg |
| Höhe | 91 |
| Kontaktstellungsanzeige | Ja |
| Kurvenscheibe | B |
| Lokale Signalisierung | Auslöseanzeige |
| Magnetische Auslösegrenze | 4 x Zoll + / -20 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | 35 mm DIN-Schiene |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC DC |
| Polzahl (gesamt) | 1 |
| Produktgewicht | 0,125 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC / DC |
| Steuerungstyp | Kippschalter |
| TE | 1 |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -35…70 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -35 - 70 |
| Unterputzmontage | Nein |
| Verlustleistung | 1,3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | IV |
| WEEE-Nr. | 33842582 |
