Beschreibung

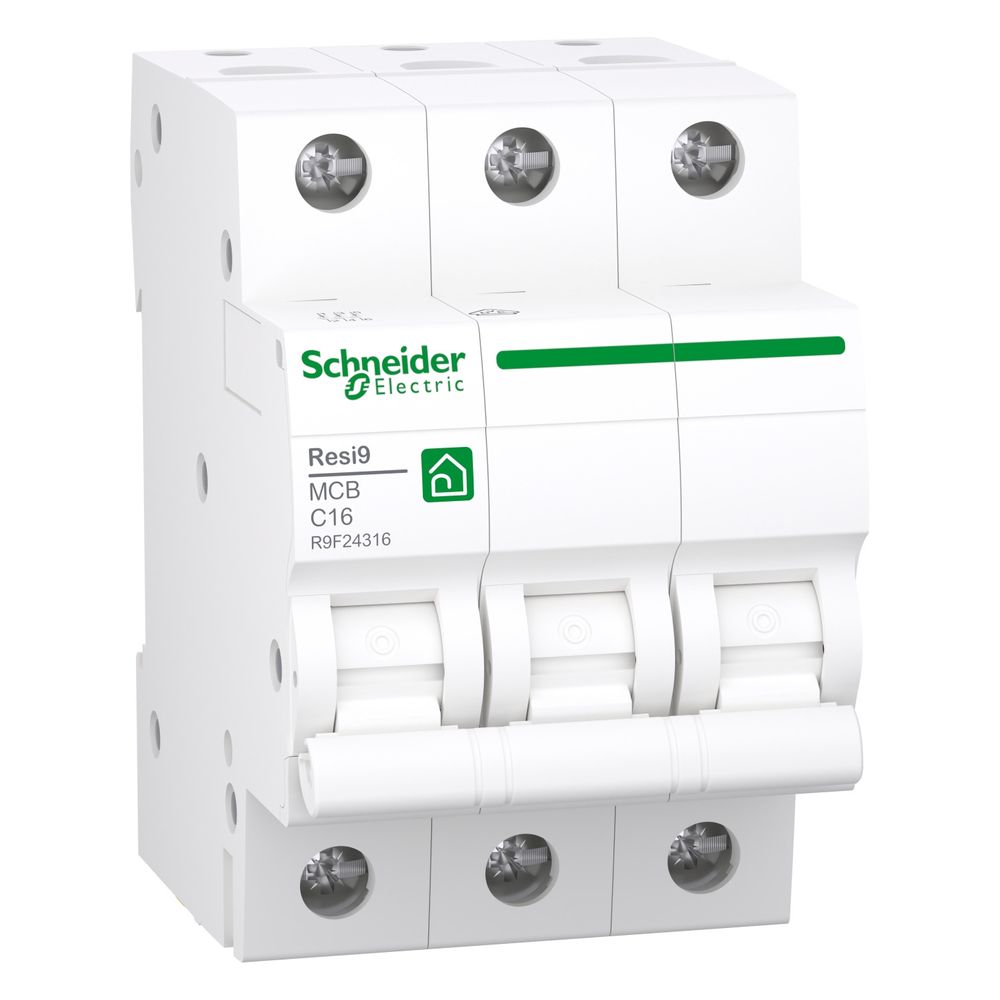

Schneider Electric Leitungsschutzschalter Resi9 R9F24316, 3P 16A C 6kA, Recycelter Kunststoff, Weiß
Der dreipolige Leitungsschutzschalter aus der Resi9-Baureihe bietet zuverlässigen Kurzschluss- und Überlastschutz für elektrische Verteilungen. Mit einer Auslösecharakteristik vom Typ C und einem Bemessungsstrom von 16 A ist das Gerät für den Einsatz in Wohngebäuden sowie gewerblichen Objekten konzipiert. Die Montage erfolgt effizient auf einer DIN-Schiene.
Zuverlässige Schutzfunktion
Das Gerät arbeitet mit einer thermomagnetischen Auslösetechnologie und erreicht durch die Energiebegrenzungsklasse 3 eine hohe Selektivität. Mit einem Bemessungsschaltvermögen von 6 kA gemäß EN/IEC 60898-1 sorgt der Schalter für eine sichere Abschaltung im Fehlerfall. Die integrierte Sprungschaltung ermöglicht ein verschleißarmes Schalten der Kontakte, unabhängig von der Betätigung durch den Anwender. Eine lokale Signalisierung über die ON/OFF-Anzeige am Kippschalter bietet jederzeit eine klare Übersicht über den Schaltzustand.
Installation und Anschluss
Die Installation gestaltet sich durch die kompakte Bauweise mit einer Breite von drei Teilungseinheiten flexibel. Die Anschlussklemmen sind als Doppelfunktionsklemmen ausgeführt, die sowohl den Anschluss von Leitern als auch von Gabelkammschienen an der Geräteunterseite unterstützen. Der zulässige Leiterquerschnitt reicht bei eindrähtigen Leitern bis zu 25 mm² und bei mehrdrähtigen Leitern bis zu 16 mm². Das Gehäuse ist für einen Umgebungstemperaturbereich von -25 °C bis 60 °C ausgelegt.
Dieser Leitungsschutzschalter kombiniert robuste Technik mit hoher Anwenderfreundlichkeit. Durch die Auslegung auf 400 V AC bei 50/60 Hz und die Eignung für die Trennung nach IEC/EN 60898-1 stellt das Gerät eine sichere Komponente für moderne Elektroinstallationen dar. Die mechanische Lebensdauer von 10.000 Zyklen unterstreicht die Langlebigkeit des Schalters im täglichen Betrieb.
Technische Daten
- Bemessungsstrom: 16 A
- Polzahl: 3
- Auslösecharakteristik: C
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 400 V AC
- Breite in Teilungseinheiten: 3
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
- Betriebstemperatur: -25 bis 60 °C
- Anschlussquerschnitt eindrähtig: 1 bis 25 mm²
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 6 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| [Ue] Betriebsbemessungsspannung | 400 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Anzahl der abgesicherten Pole | 3 |
| Anzahl der geschützten Pole | 3 |
| Artikelnummer | SE-R9F24316 |
| Auslösecharakteristik | C |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 3P |
| Breite | 54 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3606481301246 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 - 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,322 kg |
| Höhe | 85 |
| Kurvenscheibe | C |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 5 - 10 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Normen | EN / IEC 60898-1 |
| Polzahl (gesamt) | 3 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 3 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,6 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
