Beschreibung

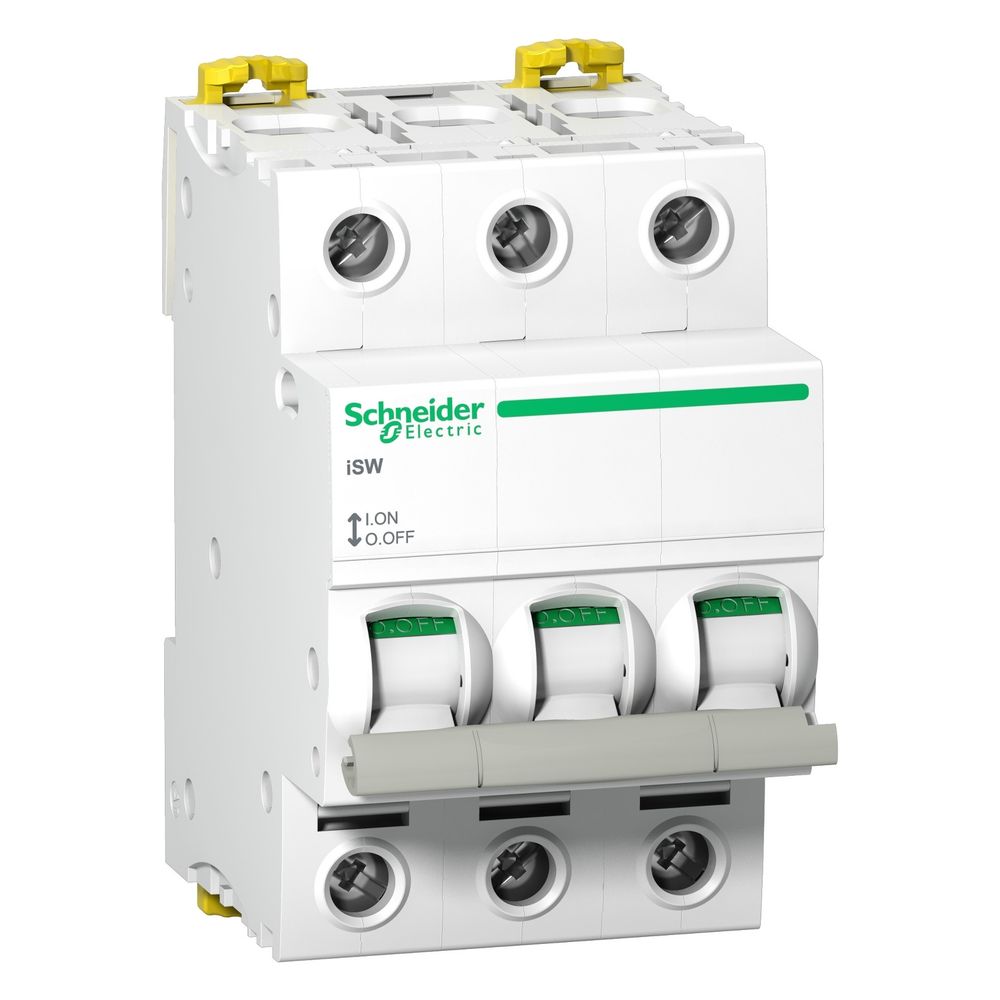

Schneider Electric Lasttrennschalter Acti9 iSW 3P, 100A, 415V, 85x54x73mm, Weiß
Dieser dreipolige Lasttrennschalter aus der Baureihe Acti9 ermöglicht das sichere Schalten von Stromkreisen unter Last. Das Gerät ist für eine Betriebsbemessungsspannung von 415 V AC ausgelegt und bietet eine zuverlässige Trennfunktion für industrielle Anwendungen. Eine integrierte Kontaktstellungsanzeige sorgt für eine klare visuelle Rückmeldung über den aktuellen Schaltzustand.
Funktion und Sicherheit
Der Lasttrennschalter ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und entspricht der Nutzungskategorie AC-22 A. Durch die Eignung zur Isolation gemäß IEC/EN 60947-3 ist eine sichere Freischaltung von Anlagenteilen möglich. Die mechanische Lebensdauer von 20.000 Zyklen sowie die elektrische Lebensdauer von 10.000 Zyklen unterstreichen die Robustheit des Schalters. Die Montage erfolgt auf einer DIN-Schiene.
Installation und Erweiterung
Das Gerät verfügt über Tunnelklemmen, die eine flexible Verdrahtung mit Aderendhülsen bis zu einem Querschnitt von 35 mm² ermöglichen. Die Anschlüsse sind sowohl oben als auch unten für die Kompatibilität mit Kammschienen und Verteilerblöcken ausgelegt. Bei Bedarf lässt sich das System durch optional erhältliche Hilfskontakte erweitern, die werkzeuglos an der linken Seite montiert werden können, um den Schaltstatus an übergeordnete Systeme zu melden.
Die Kombination aus hoher Kurzschlussfestigkeit und präziser Schaltmechanik macht diesen Lasttrennschalter zu einer verlässlichen Komponente in der Niederspannungsverteilung. Mit einem Bemessungsstrom von 100 A und einer Bemessungs-Stoßspannungsfestigkeit von 6 kV bietet das Gerät die notwendige Sicherheit für den Betrieb. Die kompakte Bauweise mit einer Breite von 54 mm ermöglicht eine platzsparende Integration in Schaltanlagen.
Technische Daten
- Polzahl: 3
- Bemessungsstrom: 100 A
- Betriebsbemessungsspannung: 415 V AC
- Bemessungs-Isolationsspannung: 500 V AC
- Bemessungs-Stoßspannungsfestigkeit: 6 kV
- Kurzschlussfestigkeit (Icw): 1,5 kA
- Bemessungsabschaltvermögen: 5 kA
- Mechanische Lebensdauer: 20000 Zyklen
- Elektrische Lebensdauer: 10000 Zyklen
- Einbautiefe: 75,5 mm
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 6 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 1500 |
| [M] Anzugsdrehmoment | 3,5 |
| [Ue] Betriebsbemessungsspannung | 415 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 |
| Artikelnummer | SE-A9S65391 |
| Aufdruck/Kennzeichnung | sonstige |
| Baureihe | Acti9 |
| Bemessungsabschaltvermögen | 5 |
| Bemessungsspannung | 240 |
| Bemessungsstrom | 100 |
| Beschreibung der Pole | 3P |
| Breite | 54 |
| Drahtabisolierungslänge | 14 |
| EAN-13 | 3606480531149 |
| Eignung für Isolation | Ja |
| Einbautiefe | 75,5 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Farbe | Weiß |
| Farbe der Kalotte | weiß |
| Geräteanwendung | Steuerung Isolierung |
| Gewicht | 0,1 kg |
| Höhe | 85 |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben oder unten: ja |
| Kontaktstellungsanzeige | Ja |
| Kurzschlussfestigkeit (Icw) | 1,5 |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Mechanische Lebensdauer | 20000 Zyklen |
| Min Bemessungsspannung | 415 |
| Mit Signallampe | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Fest |
| Nutzungskategorie | AC-22 |
| Polzahl | 3 |
| Produkt- oder Komponententyp | Lasttrennschalter |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schaltfunktion | Ausschalter |
| Schließer | 3 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 3 |
| Tiefe | 73 |
| Tropentauglichkeit | 2 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Zwangstrennung nach DIN VDE 0113 | Ja |
| Öffner | 0 |
| WEEE-Nr. | 33842582 |
