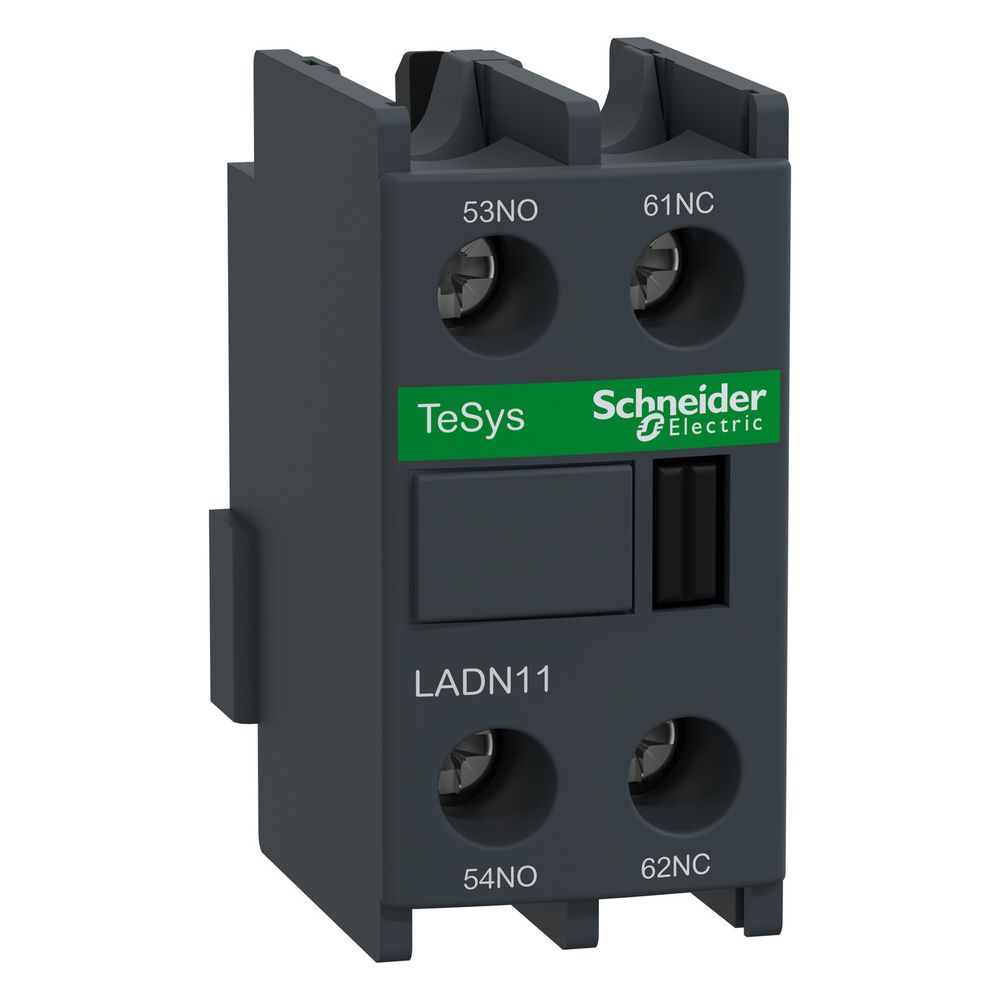

Schneider Electric Hilfsschalterblock TeSys LADN11, 1S+1Ö, 48x26x42mm, Dunkelgrau

Der Hilfsschalterblock aus der Baureihe TeSys Deca dient der frontseitigen Erweiterung von Schützen und Hilfsschützen. Das Modul verfügt über eine unverzögerte Kontaktbetätigung mit einer Konfiguration von einem Schließer und einem Öffner. Die robuste Bauweise ist auf eine hohe mechanische Lebensdauer von 30 Millionen Schaltspielen ausgelegt.

Montage und Anschluss

Die Komponente ist für die frontseitige Befestigung konzipiert und lässt sich einfach auf kompatible Schütze aufstecken. Der elektrische Anschluss erfolgt über Schraubklemmen, die eine flexible Verdrahtung ermöglichen. Ein Anzugsdrehmoment von 1,7 Nm sorgt für eine sichere Kontaktierung. Die kompakten Abmessungen ermöglichen eine platzsparende Integration in bestehende Steuerungssysteme.

Betriebseigenschaften

Das Bauteil ist für eine Bemessungsisolationsspannung von 690 V AC ausgelegt und für einen Betriebstemperaturbereich von -5 bis 60 °C spezifiziert. Mit einem konventionellen thermischen Strom von 10 A eignet sich der Block für anspruchsvolle industrielle Steuerungsaufgaben. Die elektrische Ausführung entspricht gängigen Normen für Schaltgeräte und unterstützt eine zuverlässige Signalübertragung.

Dieser Hilfsschalterblock bietet eine präzise Schaltfunktion für industrielle Anwendungen. Mit einer Bemessungsbetriebsspannung von 690 V AC und einem thermischen Strom von 10 A ermöglicht das Modul eine hohe Betriebssicherheit. Die Kombination aus einem Schließer und einem Öffner sowie die einfache Montage mittels Schraubanschluss machen das Produkt zu einer effizienten Lösung für die Erweiterung von Schütz-Systemen der TeSys-Reihe.

Technische Daten

• Kontakte: 1 Schließer, 1 Öffner
• Montageart: Frontseite
• Anschlussart: Schraubanschluss
• Bemessungsbetriebsspannung: 690 V AC
• Thermischer Strom: 10 A
• Mechanische Lebensdauer: 30 Mcycles
• Betriebstemperatur: -5 bis 60 °C
• Breite: 26 mm
• Höhe: 48 mm
• Tiefe: 42 mm
