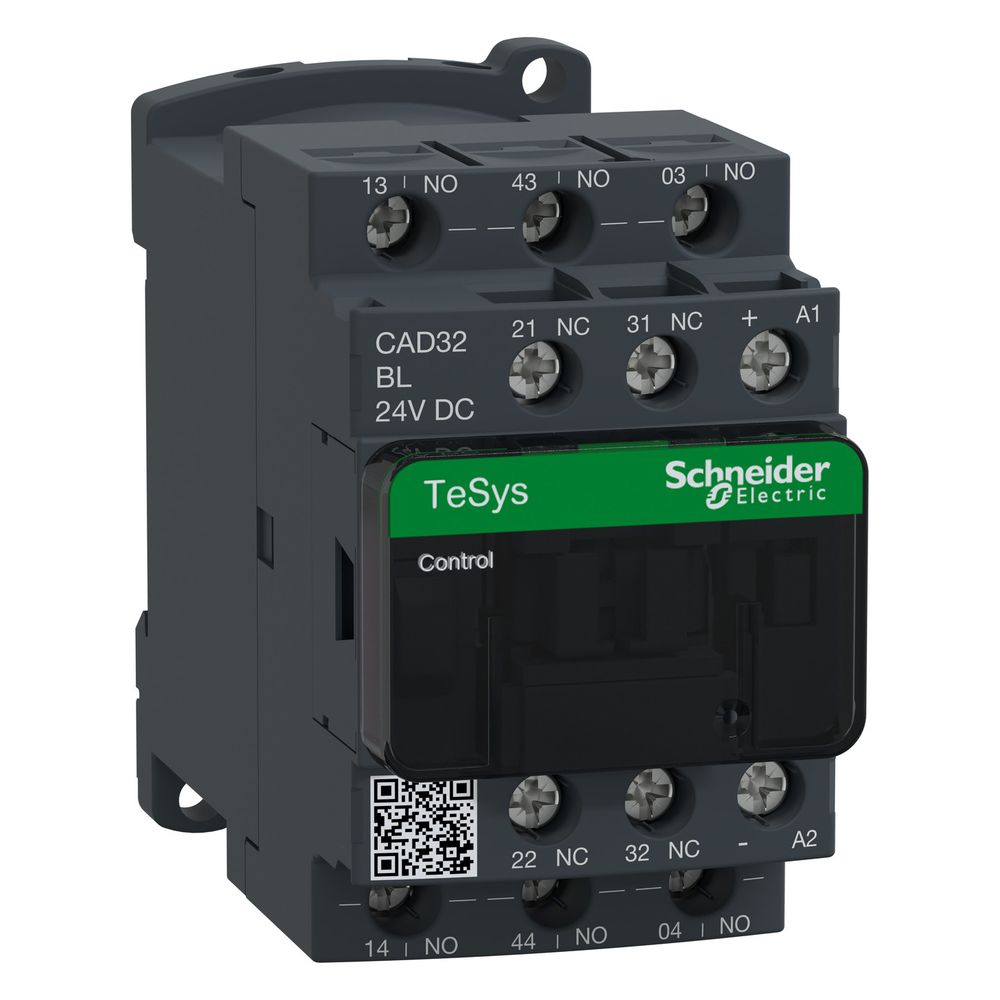

Schneider Electric Steuerrelais TeSys Deca CAD32BL, 24V DC, 3S+2Ö, 45x57x93mm

Das Hilfsschütz CAD32BL aus der Baureihe TeSys Deca ist ein für Steuerstromkreise konzipiertes Steuerrelais. Es zeichnet sich durch eine 24 V DC Gleichspannungsbetätigung mit geringer Leistungsaufnahme und integrierter Schutzbeschaltung aus. Das Gerät ist für die Montage auf Platten oder Schienen vorgesehen und bietet eine hohe mechanische Lebensdauer.

Aufbau und Anschluss

Das Steuerrelais verfügt über eine Kontaktzusammensetzung von 3 Schließern und 2 Öffnern. Mit einer Baubreite von 45 mm ermöglicht es eine platzsparende Installation. Die Anbindung erfolgt über Schraubklemmen, die für verschiedene Leiterquerschnitte ausgelegt sind. Das System weist eine hohe mechanische Robustheit gegenüber Schocks und Schwingungen auf.

Flexibilität und Erweiterbarkeit

Neben den fünf integrierten Hilfskontakten lässt sich das Relais modular um bis zu neun weitere Hilfskontakte erweitern. Dies erlaubt eine flexible Anpassung an spezifische Anforderungen in der Automatisierungstechnik. Die Kompatibilität mit internationalen Standards unterstreicht die Eignung für industrielle Anwendungen.

Das Hilfsschütz überzeugt durch seine kompakte Bauweise und die robuste Ausführung für den professionellen Einsatz. Mit einer mechanischen Lebensdauer von 30 Millionen Schaltspielen und einer Bemessungsbetriebsspannung von bis zu 690 V AC bietet es eine zuverlässige Lösung für Steuerungsaufgaben. Die Leistungsaufnahme von 2,4 W bei 20 °C trägt zu einer effizienten Betriebsweise bei, während die Schraub- und Schnappbefestigung eine einfache Montage ermöglicht.

Technische Daten

• Produkt- oder Komponententyp: Steuerrelais
• Steuerspeisespannung: 24 V DC
• Kontaktzusammensetzung: 3 Schließer + 2 Öffner
• Bemessungsbetriebsstrom: 10 A
• Bemessungsbetriebsspannung: 690 V AC
• Anschlussart: Schraubanschluss
• Mechanische Lebensdauer: 30 Mcycles
• Leistungsaufnahme: 2,4 W
• Breite: 45 mm
• Umgebungstemperatur Betrieb: -40 bis 70 °C
