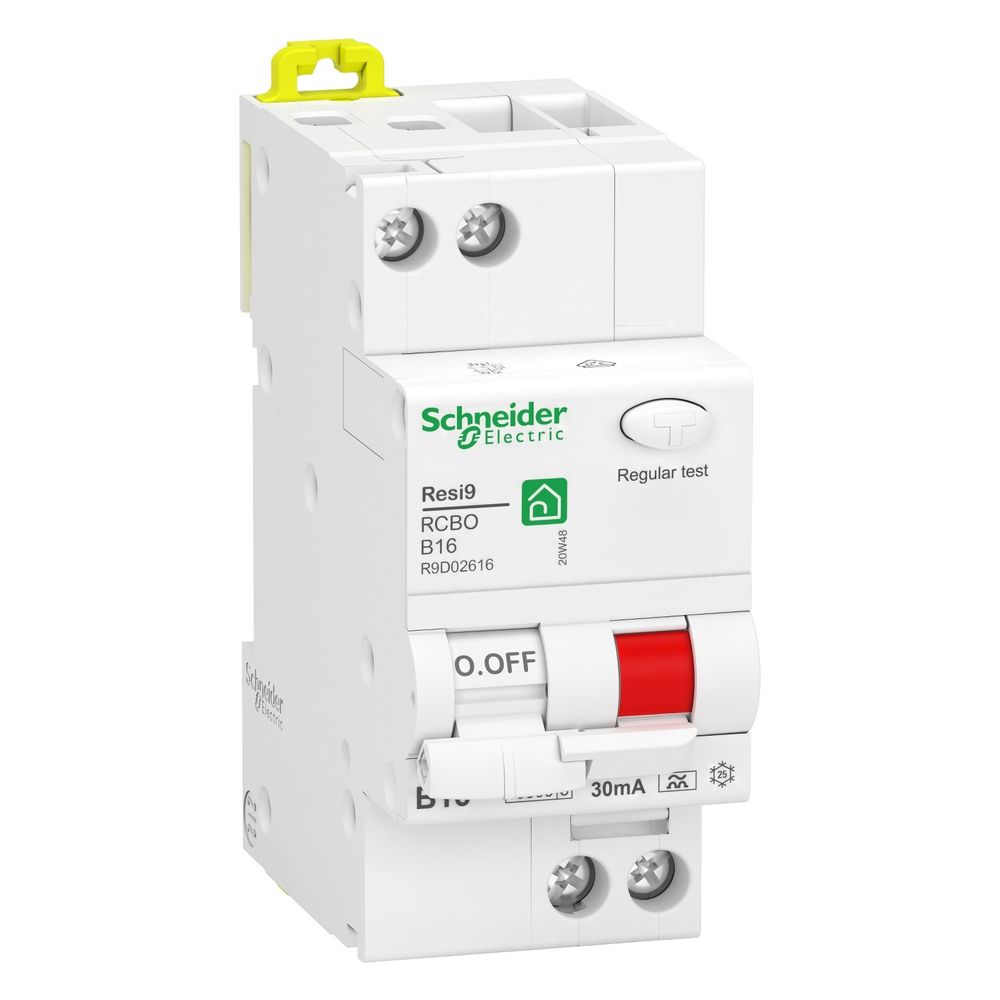

Schneider Electric FI/LS-Schalter Resi9 R9D02616, 16A 30mA Typ A 10kA, Weiß

Der FI/LS-Schalter aus der Baureihe Resi9 kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät für elektrische Verteilungen. Mit einem Bemessungsstrom von 16 A und der Auslösecharakteristik B eignet sich die Komponente für die Absicherung von Stromkreisen bei einer Betriebsspannung von 230 V AC. Das zweipolige System mit mitschaltendem Neutralleiter sorgt für eine zuverlässige Trennung.

Funktionsweise und Sicherheit

Das Gerät arbeitet mit einer Erdschlussempfindlichkeit von 30 mA und entspricht dem Typ A, wodurch es für Wechsel- und pulsierende Gleichfehlerströme ausgelegt ist. Die integrierte Sprungschaltung ermöglicht ein verschleißarmes Schalten der Kontakte. Eine lokale Signalisierung über eine ON/OFF-Anzeige visualisiert den aktuellen Schaltzustand direkt an der Frontseite. Die Einspeisung kann flexibel von oben oder unten erfolgen, was die Installation auf der DIN-Schiene vereinfacht.

Robuste Bauweise

Die Konstruktion ist auf Langlebigkeit ausgelegt und erreicht eine mechanische sowie elektrische Lebensdauer von jeweils 20.000 Zyklen. Mit einem Bemessungsabschaltvermögen von 10 kA bietet der Schalter eine hohe Kurzschlussfestigkeit gemäß EN/IEC 61009-1. Das Gehäuse in der Farbe Weiß (RAL 9003) ist für Umgebungstemperaturen von -25 °C bis 40 °C spezifiziert.

Dieser FI/LS-Schalter bietet eine effiziente Absicherung für elektrische Anlagen. Durch die Kombination von 16 A Bemessungsstrom, 30 mA Fehlerstrom-Empfindlichkeit und einer 10 kA Kurzschlussfestigkeit stellt das Gerät eine zuverlässige Lösung für den Schutz von Stromkreisen dar. Die kompakte Bauweise mit 2 Teilungseinheiten ermöglicht eine platzsparende Integration in moderne Verteilersysteme.

Technische Daten

• Bemessungsstrom: 16 A
• Auslösecharakteristik: B
• Nennfehlerstrom: 30 mA
• Fehlerstrom-Typ: A
• Bemessungsabschaltvermögen: 10 kA
• Polzahl: 1P + N
• Betriebsspannung: 230 V AC
• Breite: 36 mm
• Montage: DIN-Schiene
• Lebensdauer: 20000 Zyklen
