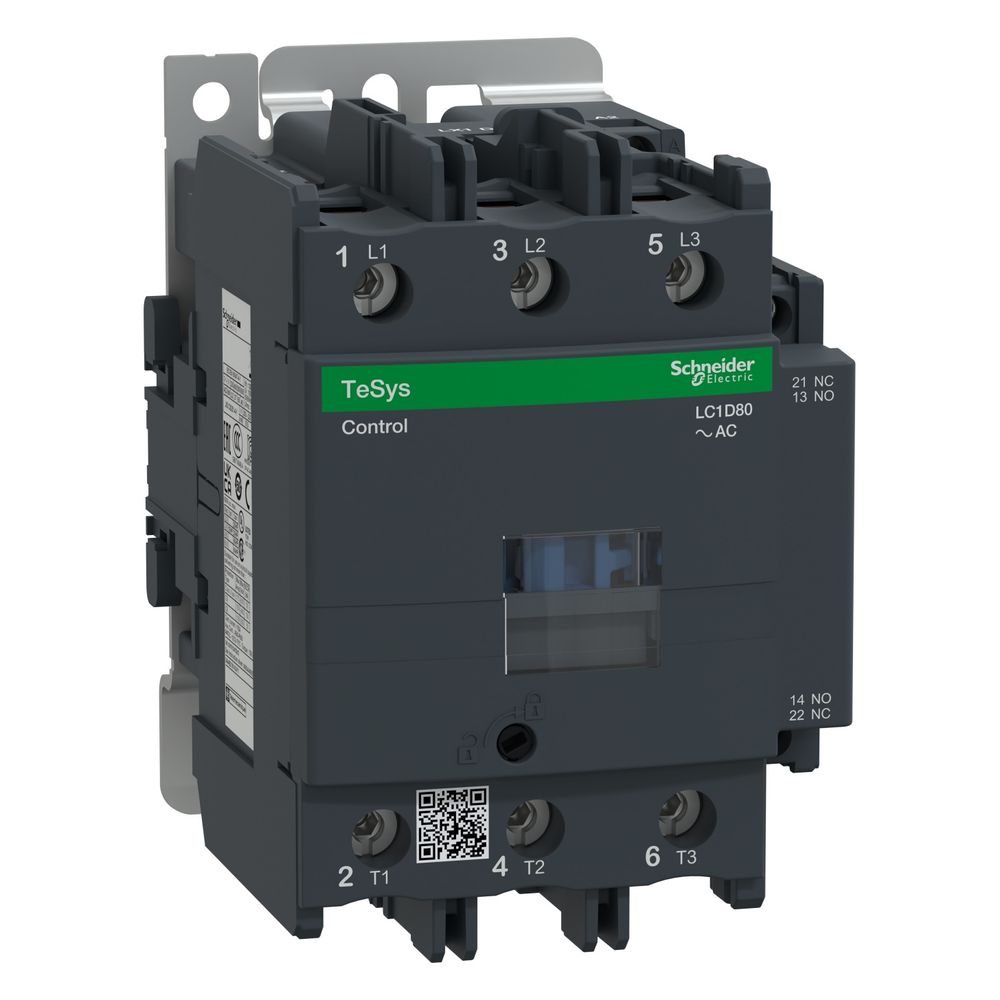

Schneider Electric Leistungsschütz TeSys LC1D80F7, 37kW, 80A, 110V AC, 1S+1Ö, 85x127x130mm
Das Leistungsschütz aus der Baureihe TeSys Deca ist für die Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 37 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 80 A bietet das 3-polige Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine Steuerspannung von 110 V AC.
Zuverlässigkeit und Sicherheit im Betrieb
Das Schütz ist für eine mechanische Lebensdauer von 4 Millionen Schaltspielen ausgelegt und unterstützt durch mechanisch gekoppelte Kontakte sowie Spiegelkontakte sicherheitsrelevante Anwendungen. Die Konstruktion erfüllt die Schutzart IP20 und ist für den Einsatz in Umgebungen mit einem Verschmutzungsgrad von 3 geeignet. Dank der kompakten Bauweise lässt sich das Gerät effizient auf Schienen oder Platten montieren.
Vielseitige Einsatzmöglichkeiten
Durch die Unterstützung der Nutzungskategorien AC-1, AC-3, AC-3e und AC-4 deckt das Schütz ein breites Spektrum an Schaltaufgaben ab. Die Anschlussart erfolgt über Schraubanschlüsse, die eine sichere Verbindung ermöglichen. Das Gerät ist für Betriebshöhen von bis zu 3.000 m spezifiziert und zeichnet sich durch eine hohe thermische Belastbarkeit aus, was einen stabilen Betrieb unter variierenden Bedingungen unterstützt.
Dieses Leistungsschütz überzeugt durch Langlebigkeit und die Einhaltung internationaler Standards, was eine hohe Betriebssicherheit in elektrischen Schaltanlagen sicherstellt. Mit einer Bemessungsbetriebsleistung von 37 kW bei 400 V und einer Hilfskontaktkonfiguration von 1 Schließer und 1 Öffner ist es optimal für die Motorsteuerung und den Betrieb ohmscher Lasten geeignet.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 37 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 80 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 125 A
- Steuerspeisespannung: 110 V AC
- Hilfskontakte: 1 S + 1 Ö
- Polzahl: 3
- Mechanische Lebensdauer: 4 Mcycles
- Schutzart: IP20
- Abmessungen (BxHxT): 85 x 127 x 130 mm
- Gewicht: 1,59 kg
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 110 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Artikelnummer | SE-LC1D80F7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 37 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 125 |
| Bemessungssteuerspeisespannung AC 50 Hz | 110 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 85 |
| EAN-13 | 3389110440782 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,1 kg |
| Höhe | 127 |
| Ie bei AC-3, 400V | 80 |
| Ie bie AC-4, 400V | 32 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 4 Mcycles |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-3 AC-3e AC-4 AC-1 |
| P bei AC-4, 400V | 15 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 1,59 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannung AC 60Hz | 110 |
| Spannungsart zur Betätigung | AC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 130 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 6…10 W at 50 / 60 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
