Beschreibung

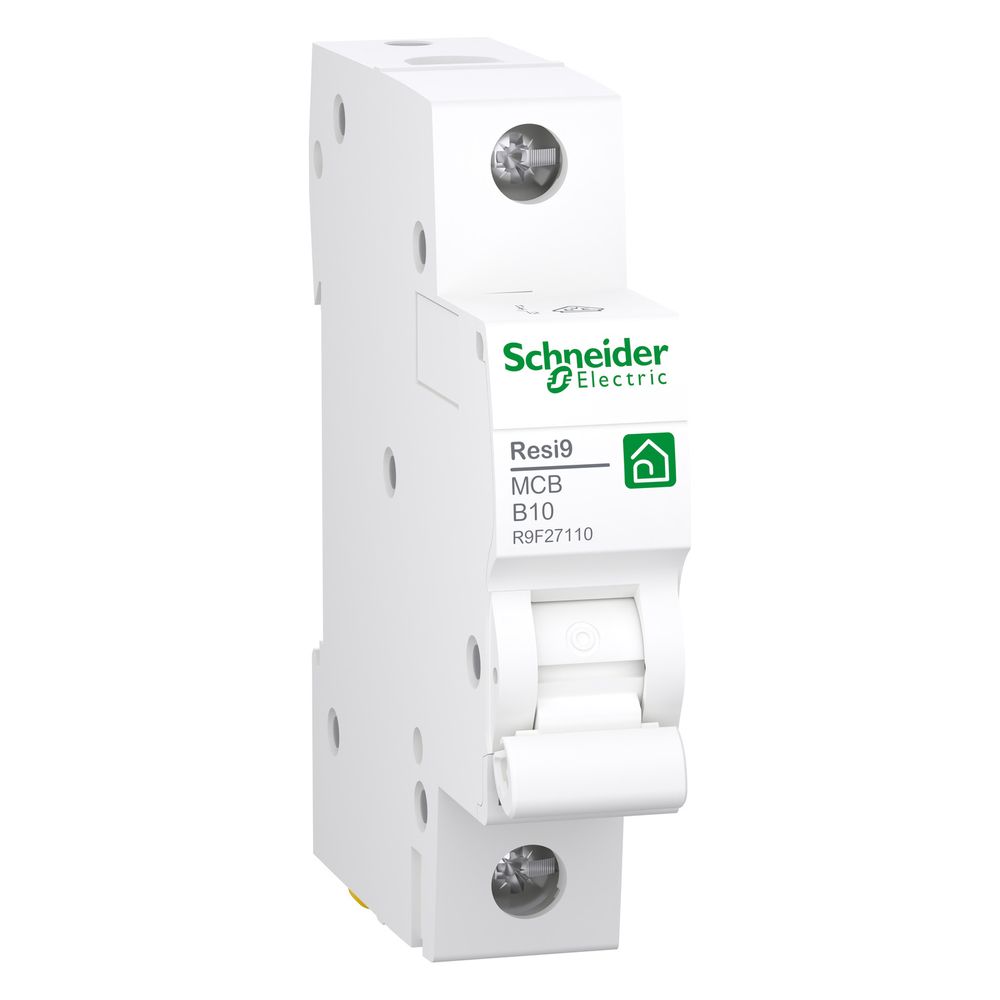

Schneider Electric Leitungsschutzschalter Resi9 1P 10A B, 10kA, 85x18x75mm, Weiß
Der einpolige Leitungsschutzschalter aus der Resi9-Serie dient der zuverlässigen Absicherung von Stromkreisen in Verteilungen. Mit einem Bemessungsstrom von 10 A und der Auslösecharakteristik B eignet sich das Gerät für den Einsatz in Wechselstromnetzen bei einer Betriebsspannung von 230 V. Das Schaltvermögen von 10 kA gewährleistet einen hohen Sicherheitsstandard gemäß geltender Normen.
Zuverlässige Absicherung und Bedienung
Die thermomagnetische Auslöser-Technologie sorgt für eine präzise Abschaltung im Fehlerfall. Dank der integrierten Sprungschaltung erfolgt die Kontaktbetätigung unabhängig von der manuellen Bedienung, was den Verschleiß minimiert. Eine lokale Signalisierung über die ON/OFF-Anzeige am Kippschalter ermöglicht jederzeit eine schnelle Kontrolle des Schaltzustands. Für Wartungsarbeiten kann das Gerät in der AUS-Stellung mittels Vorhängeschloss verriegelt werden.
Montage und Anschluss
Das Gerät ist für die Montage auf einer DIN-Schiene konzipiert und benötigt eine Teilungseinheit. Der Anschluss erfolgt über Tunnelklemmen, die sowohl oben als auch unten eine sichere Kontaktierung ermöglichen. An der Geräteunterseite ist zudem eine Doppelfunktionsklemme vorhanden, die den gleichzeitigen Anschluss von Leitern und Gabelkammschienen unterstützt. Die Bauweise ist für einen Umgebungstemperaturbereich von -25 bis 60 °C ausgelegt.
Dieser Leitungsschutzschalter bietet eine effiziente Lösung für die elektrische Installation. Mit einer Energiebegrenzungsklasse 3 und einer mechanischen Lebensdauer von 10.000 Zyklen ist das Produkt auf Langlebigkeit und Betriebssicherheit ausgelegt. Die kompakte Bauform in RAL 9003 fügt sich in moderne Verteilersysteme ein und erfüllt mit der Schutzart IP20 die Anforderungen für den Innenbereich.
Technische Daten
- Bemessungsstrom: 10 A
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 10 kA
- Bemessungsspannung: 230 V AC
- Polzahl: 1
- Breite: 18 mm
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
- Montage: DIN-Schiene
- Umgebungstemperatur: -25 bis 60 °C
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| [Ue] Betriebsbemessungsspannung | 230 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-R9F27110 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P |
| Breite | 18 |
| EAN-13 | 3606489590253 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höhe | 85 |
| Kurvenscheibe | B |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 3 - 5 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Normen | EN / IEC 60898-1 |
| Polzahl (gesamt) | 1 |
| Produktzertifizierungen | VDE |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 1 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 |
| Unterputzmontage | Nein |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
