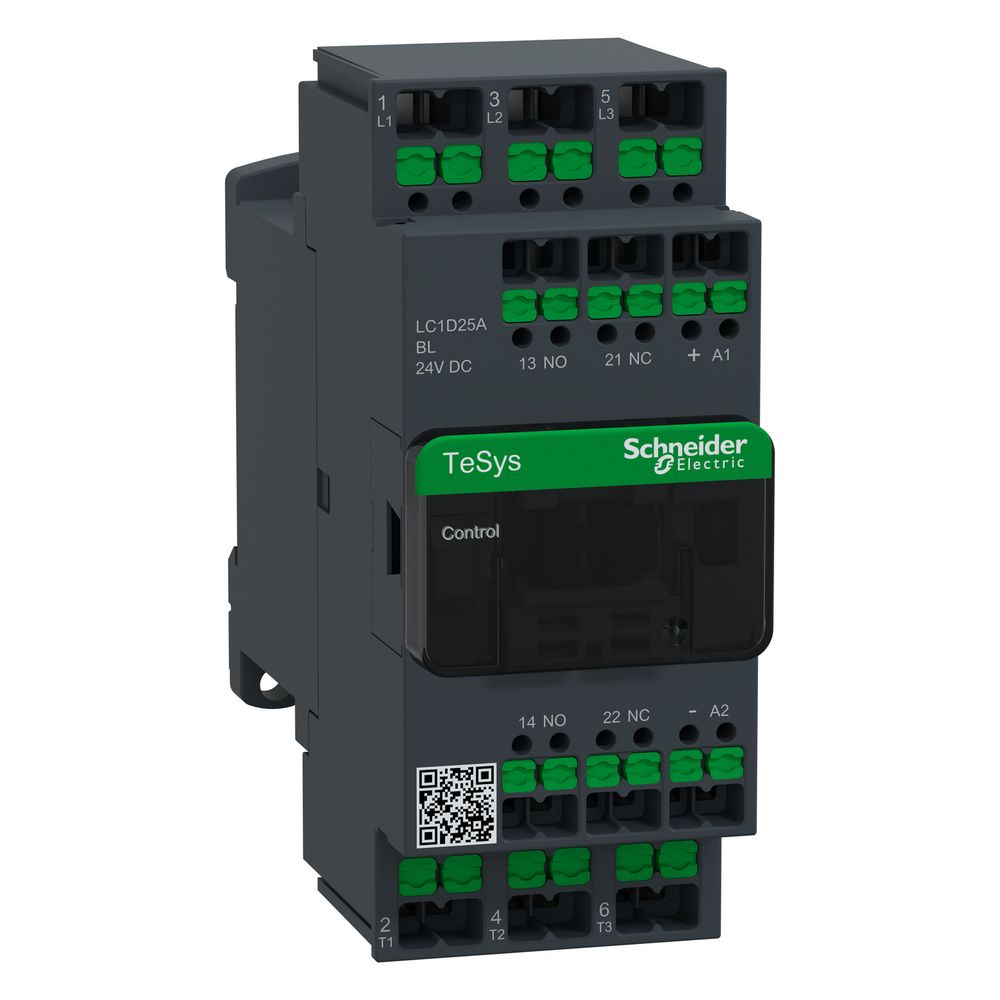

Schneider Electric Leistungsschütz TeSys Deca LC1D25ABL, 11kW 25A 400V, 1S+1Ö, 24V DC
Das Leistungsschütz der Baureihe TeSys Deca von Schneider Electric ist für die Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V (AC-3) und einem Betriebsstrom von 25 A bietet das Gerät eine robuste Lösung für industrielle Schaltanwendungen. Die Betätigung erfolgt über eine 24 V DC-Spule mit geringer Leistungsaufnahme, wobei das snap-in Anschlusssystem eine effiziente Verdrahtung ermöglicht.
Schalttechnik und Robustheit
Das Schütz verfügt über drei Hauptschließer sowie einen Hilfsschließer und einen Hilfsöffner. Es ist für eine mechanische Lebensdauer von 30 Millionen Zyklen ausgelegt. Die elektrische Lebensdauer beträgt bei AC-3 Lasten 1,65 Millionen Zyklen. Das Gerät ist für den Einsatz in einem Temperaturbereich von -40 bis 60 °C optimiert und weist eine hohe Klimafestigkeit sowie Schutzart IP20 an der Vorderseite auf.
Montage und Sicherheit
Mit einer Breite von 45 mm lässt sich das Schütz platzsparend auf Platten oder Schienen montieren. Die Feuerbeständigkeit entspricht der Norm IEC 60695-2-1 bei 850 °C. Das Gerät ist für eine Betriebshöhe von bis zu 3.000 Metern geeignet und bietet durch die mechanische Robustheit gegenüber Schwingungen und Schocks eine hohe Betriebssicherheit in anspruchsvollen Schaltanlagen.
Das Leistungsschütz überzeugt durch seine hohe Schaltleistung und Langlebigkeit. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V und einem thermischen Strom von 40 A in freier Luft bietet es eine zuverlässige Performance. Die Kombination aus 24 V DC-Steuerung, snap-in Anschlusstechnik und der kompakten Bauform ermöglicht eine sichere Systemintegration.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 11 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 25 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 40 A
- Steuerspeisespannung: 24 V DC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 30 Mcycles
- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 101 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | sonstige |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in VA | 2,4 W (bei 20 °C) |
| Anzugsleistung in W | 2,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D25ABL |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 25 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3606487539902 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,644 kg |
| Höhe | 85 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 AC-3 AC-3e AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 624 |
| Schutzabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Tiefe | 101 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 40 |
| Zusammensetzung des Polkontakts | 3 S |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
