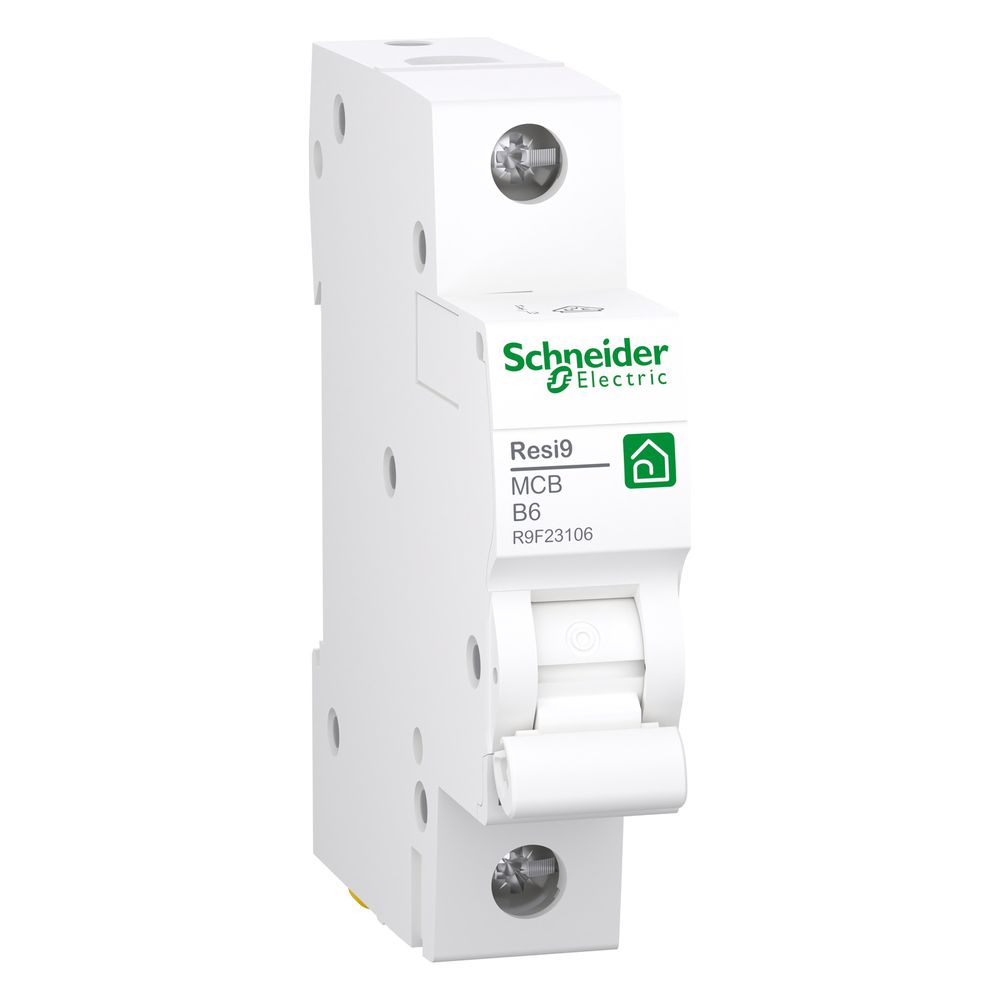

Schneider Electric Leitungsschutzschalter Resi9 R9F23106, 6A, 1P, 6kA, B, Weiß
Der einpolige Leitungsschutzschalter aus der Resi9-Baureihe bietet zuverlässigen Kurzschluss- und Überlastschutz für elektrische Verteilungen. Mit einem Bemessungsstrom von 6 A und der Auslösecharakteristik B eignet sich das Gerät für den Einsatz in Wohngebäuden sowie kommerziellen Objekten. Die Installation erfolgt effizient über eine DIN-Schiene mittels aufsteckbarer Montage.
Funktionsweise und Sicherheit
Das Gerät arbeitet mit einer thermomagnetischen Auslöser-Technologie und verfügt über eine Sprungschaltung, die ein verschleißarmes Schalten der Kontakte ermöglicht. Eine lokale Signalisierung über die ON/OFF-Anzeige am Kippschalter bietet eine klare Übersicht über den Schaltzustand. Für Wartungsarbeiten kann das Gerät in der AUS-Stellung mittels Vorhängeschloss verriegelt werden.
Installation und Anschluss
Die Montage erfolgt auf einer DIN-Schiene, wobei das Gehäuse eine Breite von einer Teilungseinheit (18 mm) aufweist. Der Anschluss der Leiter erfolgt über Tunnelklemmen, die sowohl oben als auch unten angebracht sind. Die Doppelfunktionsklemme an der Unterseite unterstützt zudem die Verwendung von Gabelkammschienen. Mit einer Einbautiefe von 44 mm ist das Modul kompakt in Standardverteilungen integrierbar.
Technische Daten
- Bemessungsstrom: 6 A
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 230 V AC
- Polzahl: 1
- Breite: 1 Teilungseinheit
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
- Betriebstemperatur: -25 bis 60 °C
- Anschlussquerschnitt: 1 bis 25 mm² (eindrähtig)
Dieser Leitungsschutzschalter kombiniert eine mechanische Lebensdauer von 10.000 Zyklen mit einer präzisen Abschaltcharakteristik gemäß EN/IEC 60898-1. Durch das Bemessungsschaltvermögen von 6 kA und die Energiebegrenzungsklasse 3 stellt das Bauteil eine sichere Komponente für die elektrische Absicherung dar. Die robuste Bauweise in RAL 9003 und die einfache Handhabung bei der Montage auf der DIN-Schiene machen ihn zu einer effizienten Lösung für moderne Elektroinstallationen.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| [Ue] Betriebsbemessungsspannung | 230 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-R9F23106 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P |
| Breite | 18 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3606489590062 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 - 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,108 kg |
| Höhe | 85 |
| Kurvenscheibe | B |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 3 - 5 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Normen | EN / IEC 60898-1 |
| Polzahl (gesamt) | 1 |
| Produktzertifizierungen | VDE |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 1 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Unterputzmontage | Nein |
| Verlustleistung | 1,2 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
