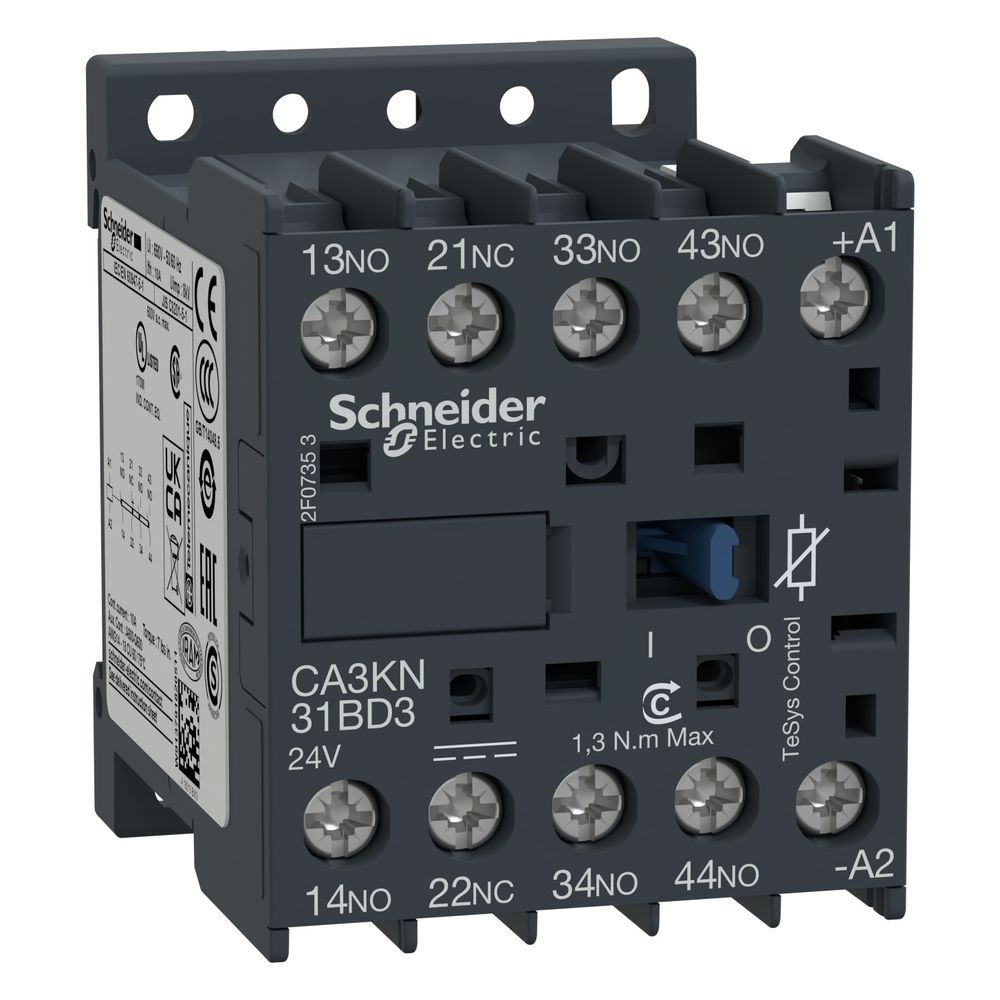

Schneider Electric Steuerrelais TeSys CA3KN31BD3, 3S+1Ö, 24V DC

Das Hilfsschütz aus der TeSys-Baureihe ist ein kompaktes Steuerrelais für den Einsatz in Steuerstromkreisen. Es zeichnet sich durch eine Gleichspannungsbetätigung von 24 V DC sowie eine integrierte Schutzbeschaltung mittels bidirektionaler Spitzenbegrenzungsdiode aus. Mit einer Breite von 45 mm ermöglicht das Gerät eine platzsparende Montage auf Schienen oder Platten.

Zuverlässige Steuerungstechnik

Das Steuerrelais verfügt über eine Kontaktkonfiguration von 3 Schließern und 1 Öffner. Es ist für eine mechanische Lebensdauer von 20 Millionen Schaltspielen ausgelegt und erreicht eine maximale Betriebsrate von 10.000 Zyklen pro Stunde. Die robuste Bauweise sorgt für eine hohe Störfestigkeit und Betriebssicherheit in anspruchsvollen industriellen Umgebungen bei Umgebungstemperaturen von -25 bis 50 °C.

Installation und Anschluss

Der elektrische Anschluss erfolgt über Schraubklemmen, die eine flexible Verdrahtung mit Leitungsquerschnitten von 0,34 bis 4 mm² ermöglichen. Das Anzugsdrehmoment der Klemmen beträgt 1,3 Nm. Die Montage kann wahlweise durch Schnappbefestigung auf einer DIN-Schiene oder durch Verschraubung auf einer Montageplatte erfolgen.

Das Hilfsschütz bietet eine effiziente Lösung für Steuerungsaufgaben und überzeugt durch seine kompakte Bauform sowie die hohe mechanische Robustheit. Mit einer Bemessungsbetriebsspannung von bis zu 690 V und einem Bemessungsbetriebsstrom von 10 A ist das Gerät vielseitig einsetzbar. Die integrierte Schutzbeschaltung und die Einhaltung internationaler Normen unterstreichen die Zuverlässigkeit dieses Steuerrelais in professionellen Anwendungen.

Technische Daten

• Bemessungssteuerspeisespannung: 24 V DC
• Kontaktkonfiguration: 3 Schließer, 1 Öffner
• Bemessungsbetriebsstrom: 10 A
• Bemessungsisolationsspannung: 690 V
• Mechanische Lebensdauer: 20 Mcycles
• Anschlussart: Schraubanschluss
• Breite: 45 mm
• Höhe: 58 mm
• Tiefe: 57 mm
• Umgebungstemperatur (Betrieb): -25 bis 50 °C
