Beschreibung

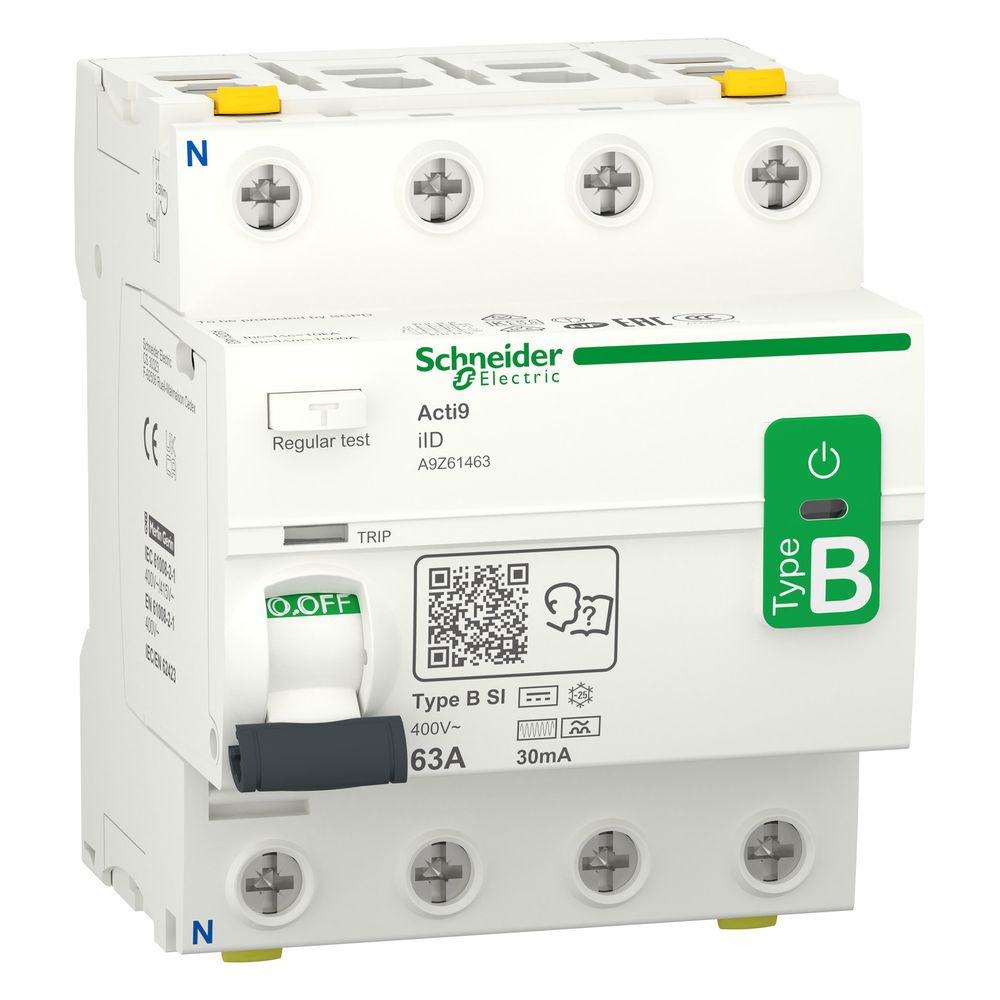

Schneider Electric Fehlerstrom-Schutzschalter Acti9 iID 4P, 63A 30mA Typ B-SI, 88x72x73mm, Weiß, RAL 9003
Der allstromsensitive Fehlerstrom-Schutzschalter aus der Baureihe Acti9 von Schneider Electric bietet zuverlässigen Schutz in 1- oder 3-phasigen Versorgungsnetzen. Mit einem Bemessungsstrom von 63 A und einem Bemessungsfehlerstrom von 30 mA eignet sich das 4-polige Gerät ideal für Anwendungen mit Frequenzumrichtern, Wechselrichtern oder Notstromversorgungen. Die integrierte SI-Technologie erhöht die Widerstandsfähigkeit gegen elektrische Störungen und sorgt für einen stabilen Betrieb.
Sicherheit und Statusüberwachung
Das Gerät verfügt über die VisiSafe-Kontaktanzeige, die bei grüner Signalisierung die Spannungsfreiheit auf der Abgangsseite anzeigt. Eine mechanische Fehlermeldeanzeige an der Frontseite, bekannt als VisiTrip, signalisiert Auslösungen durch Fehlerströme unmittelbar. Die integrierte Sprungschaltung ermöglicht ein verschleißarmes Schalten der Kontakte, während eine frontseitige Prüftaste die regelmäßige Funktionskontrolle unterstützt.
Installation und Erweiterbarkeit
Die Montage erfolgt auf einer 35 mm DIN-Schiene. Dank der Doppel-Anschlussklemmen ist ein beidseitiger Anschluss von Kabeln oder Phasenschienen möglich. Ein frontseitig erreichbares Befestigungselement erlaubt die einfache Entnahme des Einzelgerätes bei installierter Phasenschiene. Bei Bedarf lässt sich das System durch optionale Hilfsmodule wie Unterspannungs-, Überspannungs- oder Arbeitsstromauslöser sowie Hilfs- und Fehlermeldeschalter erweitern.
Technische Daten
- Bemessungsstrom: 63 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 400 V
- Polzahl: 4
- Fehlerstrom-Typ: B-SI
- Bemessungsisolationsspannung: 500 V
- Bemessungsstoßspannungsfestigkeit: 6 kV
- Breite in Teilungseinheiten: 4
- Umgebungstemperatur: -25 bis 60 °C
- Stoßstromfestigkeit: 3 kA
Dieser Fehlerstrom-Schutzschalter kombiniert hohe Betriebssicherheit mit flexiblen Installationsmöglichkeiten. Durch die allstromsensitive Auslegung und die SI-Technologie schützt das Gerät effektiv vor glatten Gleichfehlerströmen und minimiert Fehlauslösungen. Mit einer Bemessungsspannung von 400 V und einer robusten Bauweise für 63 A Nennstrom stellt es eine leistungsfähige Komponente für anspruchsvolle elektrische Anlagen dar.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 8 |
| [In] Bemessungsstrom | 63 |
| [Ue] Bemessungs-Betriebsspannung | 400 V AC 50 |
| [Ui] Bemessungs-Isolationsspannung | 500 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 |
| Artikelnummer | SE-A9Z61463 |
| Baureihe | Acti9 |
| Bedingter Bemessungs-Kurzschlussstrom | 10 |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 1500 A IM 1500 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 4P |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Betriebshöhe | 0 - 2.000 |
| Breite | 72 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 3606489502713 |
| Einbautiefe | 44 |
| Elektrische Lebensdauer | 15000 Zyklen |
| Erdschluss-Schutzklasse | Typ B-SI |
| Erdschlussempfindlichkeit | 30 |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| Fehlerstrom-Typ | B |
| Frequenz | 50 |
| Gewicht | 0,44 kg |
| Höhe | 88 |
| Konformitätskennzeichen | VDE NF IMQ KEMA |
| Kontaktstellungsanzeige | Ja |
| Kurzzeitverzögerter Typ | Nein |
| LSA-Plus/Schraub | Nein |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mit Verriegelungsvorrichtung | Nein |
| Montageart | DIN-Schiene |
| Montagehalterung | 35 mm DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Polzahl | 4 |
| Produktgewicht | 415 |
| Produktzertifizierungen | CCC KC |
| RAL-Nummer (ähnlich) | 9003 |
| Schutzart (IP) | IK05 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstromfestigkeit | 3 |
| Strom | 63 |
| TE | 4 |
| Tiefe | 73 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Verlustleistung | 4,4 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | IV |
| WEEE-Nr. | 33842582 |
