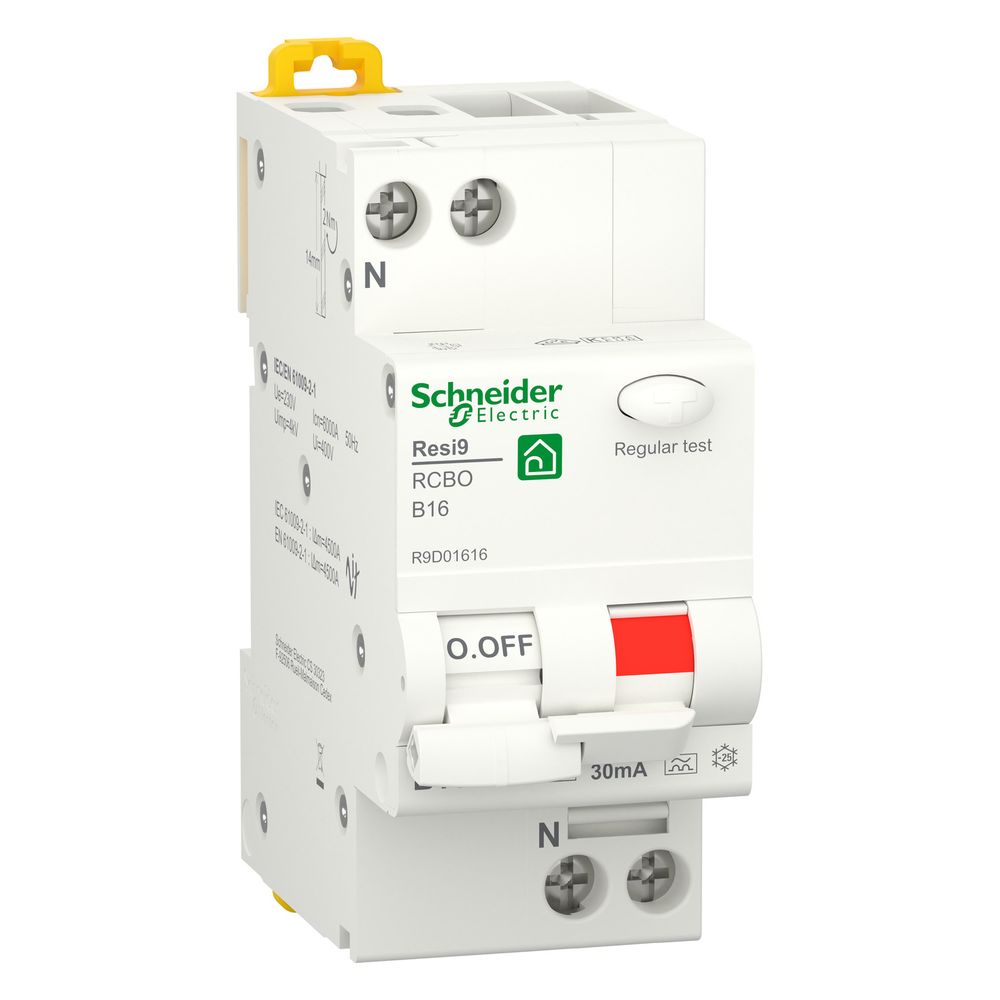

Schneider Electric FI/LS-Schalter Resi9 B16 0,03A, 16A, 6kA, Weiß

Der FI/LS-Schalter aus der Resi9-Serie kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsfehlerstrom von 0,03 A eignet sich die Komponente für die Absicherung von Stromkreisen in Verteilungen. Das Gerät ist für den Betrieb in Wechselstromnetzen bei 230 V ausgelegt.

Funktionsweise und Schutz

Der zweipolige Schalter (1P+N) bietet Schutz gegen Überstrom und Fehlerströme. Als Typ A erfasst er sowohl sinusförmige Wechselfehlerströme als auch pulsierende Gleichfehlerströme, was ihn für den Einsatz bei Steckdosen, Leuchten und Elektrogeräten qualifiziert. Die integrierte Sprungschaltung sorgt für ein verschleißarmes Schalten der Kontakte, während eine lokale Signalisierung den Schaltzustand direkt an der Frontseite anzeigt.

Montage und Anschluss

Die Installation erfolgt auf einer DIN-Schiene, wobei die Einspeisung flexibel von oben oder unten möglich ist. Die Tunnelklemmen ermöglichen den Anschluss von Leitern mit Querschnitten von 1 mm² bis 16 mm² bei eindrähtigen Leitern beziehungsweise bis zu 10 mm² bei mehrdrähtigen Ausführungen. Mit einer Breite von zwei Teilungseinheiten ist das Gerät platzsparend in Standardverteilungen integrierbar.

Der FI/LS-Schalter bietet durch sein Bemessungsabschaltvermögen von 6 kA eine hohe Betriebssicherheit in elektrischen Anlagen. Die robuste Bauweise ermöglicht einen zuverlässigen Einsatz in einem Umgebungstemperaturbereich von -25 °C bis 40 °C. Durch die Kombination aus präziser Auslösecharakteristik B und der schnellen Fehlerstromerkennung bietet das Produkt eine effiziente Absicherung für moderne Elektroinstallationen.

Technische Daten

• Bemessungsstrom: 16 A
• Bemessungsfehlerstrom: 0,03 A
• Auslösecharakteristik: B
• Bemessungsspannung: 230 V
• Bemessungsabschaltvermögen: 6 kA
• Polzahl: 2 (1P+N)
• Fehlerstrom-Typ: A
• Breite: 2 Teilungseinheiten
• Montageart: DIN-Schiene
• Umgebungstemperatur: -25 bis 40 °C
