Beschreibung

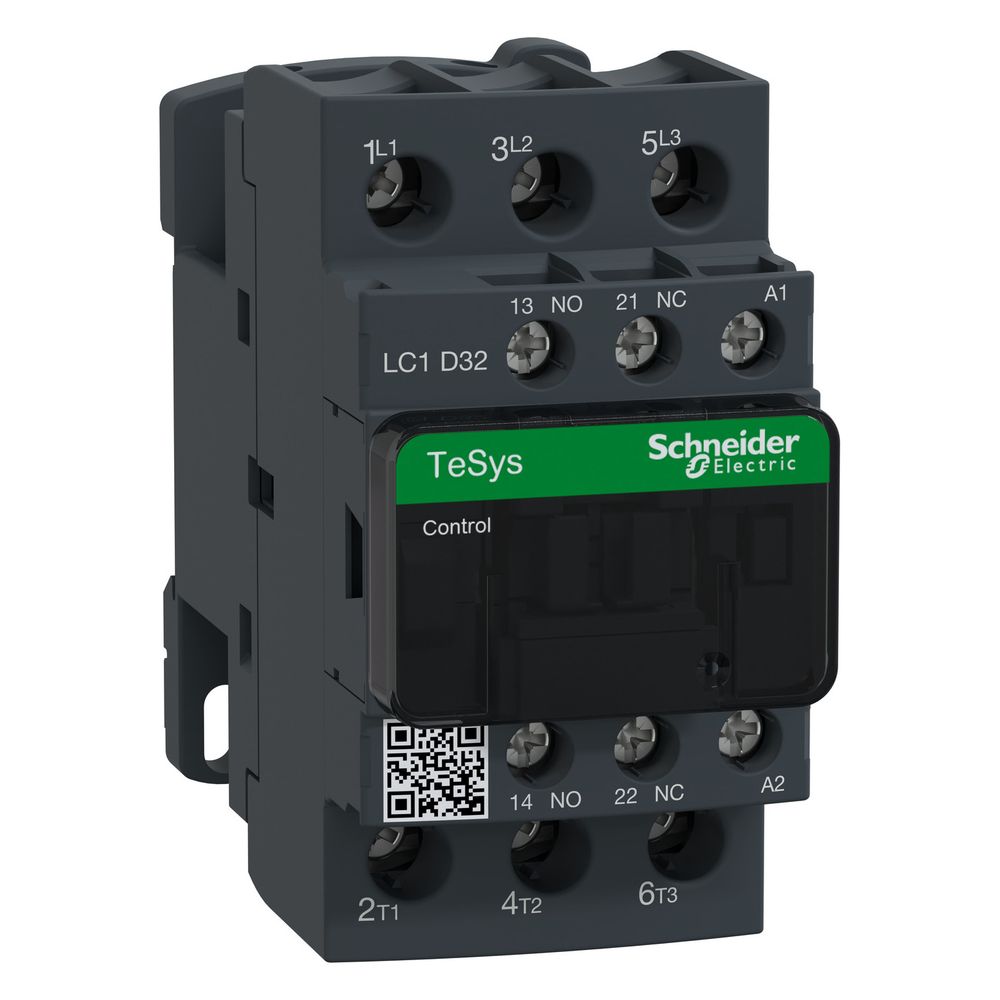

Schneider Electric Leistungsschütz TeSys Deca LC1D32P7, 15kW 32A 400V, 3-polig
Dieses 3-polige Leistungsschütz aus der Baureihe TeSys Deca ist für die Motorsteuerung und das Schalten ohmscher Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V und einem Bemessungsbetriebsstrom von 32 A in der Kategorie AC-3 bietet das Gerät eine stabile Schaltlösung. Die Betätigung erfolgt über eine Steuerspannung von 230 V AC bei 50/60 Hz.
Robuste Konstruktion und Montage
Das Schütz weist eine kompakte Baubreite von 45 mm auf, was eine platzsparende Installation auf Schienen oder Montageplatten ermöglicht. Die Anschlussart erfolgt über Schraubklemmen, die eine sichere Kontaktierung unterstützen. Mit einer mechanischen Lebensdauer von 15 Millionen Schaltspielen und einer hohen Feuerbeständigkeit ist das Bauteil für den dauerhaften Einsatz unter industriellen Umgebungsbedingungen ausgelegt.
Integrierte Hilfskontakte
Zur Einbindung in Steuerungs- und Überwachungssysteme verfügt das Gerät über zwei integrierte Hilfskontakte in der Konfiguration 1 Schließer und 1 Öffner. Diese unterstützen eine zuverlässige Signalisierung des Schaltzustands. Die Auslegung entspricht gängigen internationalen Normen für Schaltgeräte, was eine hohe Kompatibilität in verschiedenen Anlagenkonfigurationen ermöglicht.
Das Leistungsschütz überzeugt durch seine hohe Schaltleistung und Langlebigkeit bei der Steuerung von Motoren und elektrischen Lasten. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V und einer robusten mechanischen Ausführung bietet es eine stabile Performance. Die bewährte Anschlusstechnik unterstützt eine effiziente Inbetriebnahme und Betriebssicherheit.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 15 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 32 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 50 A
- Steuerspannung: 230 V AC 50/60 Hz
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 15 Mcycles
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 85 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D32P7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 32 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 45 |
| EAN-13 | 3389110351125 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,415 kg |
| Höhe | 85 |
| Ie bei AC-3, 400V | 32 |
| Ie bie AC-4, 400V | 18 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 15 Mcycles |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-3 AC-3e AC-1 |
| P bei AC-4, 400V | 7,5 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,375 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannung AC 60Hz | 230 |
| Spannungsart zur Betätigung | AC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 92 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 2…3 W at 50 / 60 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
