Beschreibung

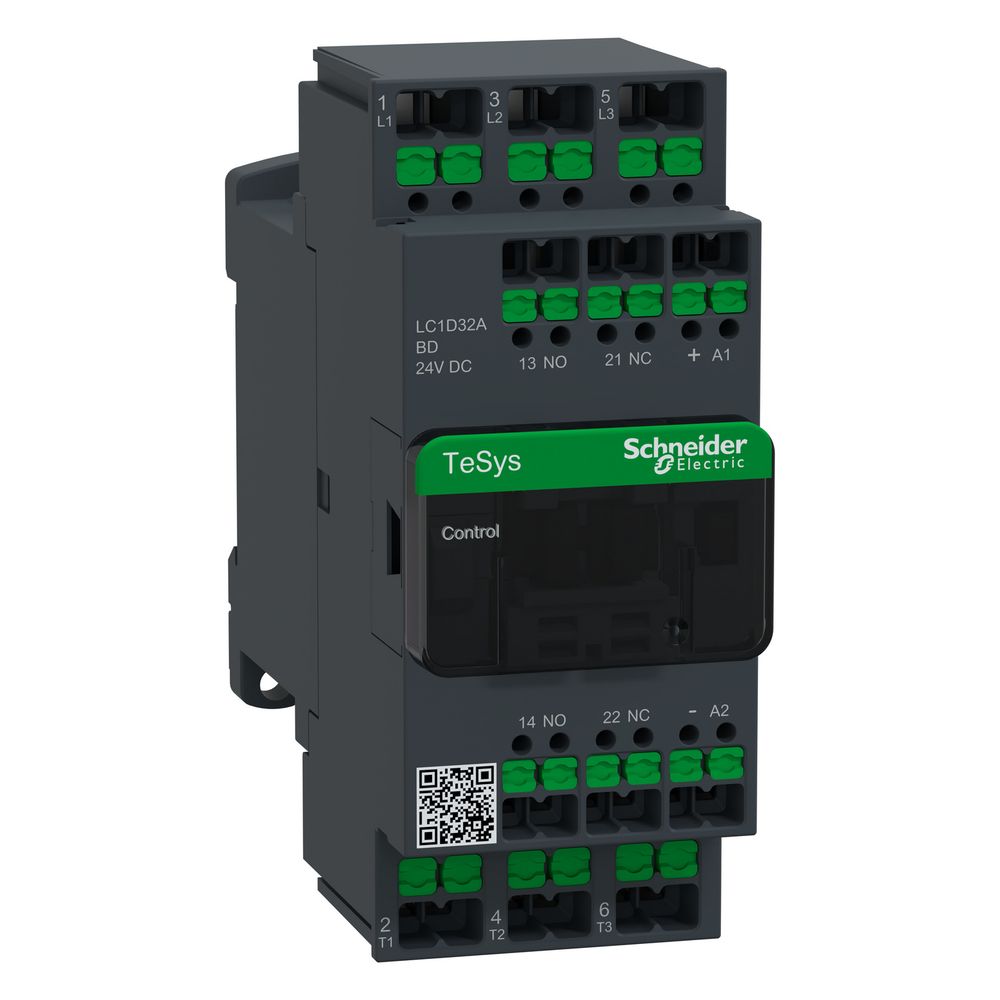

Schneider Electric Leistungsschütz TeSys Deca LC1D32ABD, 15kW 32A, 24V DC
Das Leistungsschütz aus der Baureihe TeSys Deca von Schneider Electric ist für die Motorsteuerung und den Betrieb ohmscher Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 32 A bietet das 3-polige Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine 24 V DC Spule, wobei das Schütz durch mechanisch gekoppelte Kontakte und Spiegelkontakte für Sicherheitsanwendungen geeignet ist.
Installation und Anschluss
Die Montage erfolgt wahlweise auf einer Platte oder Schiene. Für eine schnelle und wartungsfreie Verdrahtung ist das Schütz mit SnapIN-Anschlussklemmen ausgestattet, die eine flexible Kabelverbindung ohne Werkzeugeinsatz ermöglichen. Das kompakte Design mit einer Breite von 45 mm unterstützt eine platzsparende Anordnung in der Anlage.
Sicherheit und Langlebigkeit
Das Gerät zeichnet sich durch eine mechanische Lebensdauer von 30 Millionen Schaltspielen aus. Dank der Schutzart IP20 an der Vorderseite und einer hohen Feuerbeständigkeit ist ein sicherer Betrieb gegeben. Die integrierte bidirektionale Amplitudenbegrenzerdiode schützt den Steuerkreis, während die mechanische Robustheit auch bei Schwingungen und Schocks einen zuverlässigen Schaltzustand sicherstellt.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 15 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 32 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 50 A
- Steuerspeisespannung: 24 V DC
- Hilfskontakte: 1 Schließer, 1 Öffner
- Hauptkontakte: 3 Schließer
- Mechanische Lebensdauer: 30 Mcycles
- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 101 mm
Durch die Kombination aus hoher Schaltleistung von 15 kW und der flexiblen SnapIN-Anschlusstechnik eignet sich dieses Schütz ideal für effiziente Motorstarter-Anwendungen. Die mechanische Kopplung der Kontakte sowie die Einhaltung relevanter Sicherheitsnormen ermöglichen den Einsatz in sicherheitskritischen Systemen. Mit einer kompakten Bauweise und einer Lebensdauer von 30 Millionen Zyklen stellt das Gerät eine langlebige Komponente für die moderne Automatisierungstechnik dar.
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | sonstige |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in W | 5,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D32ABD |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 32 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3606487540366 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,644 kg |
| Halteleistungsaufnahme in W | 5,4 W bei 20 |
| Höhe | 85 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 AC-3 AC-3e AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 624 |
| Schutzabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Steuerstromkreis-Typ | DC Standard |
| Tiefe | 101 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 28 |
| Zusammensetzung des Polkontakts | 3 S |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
