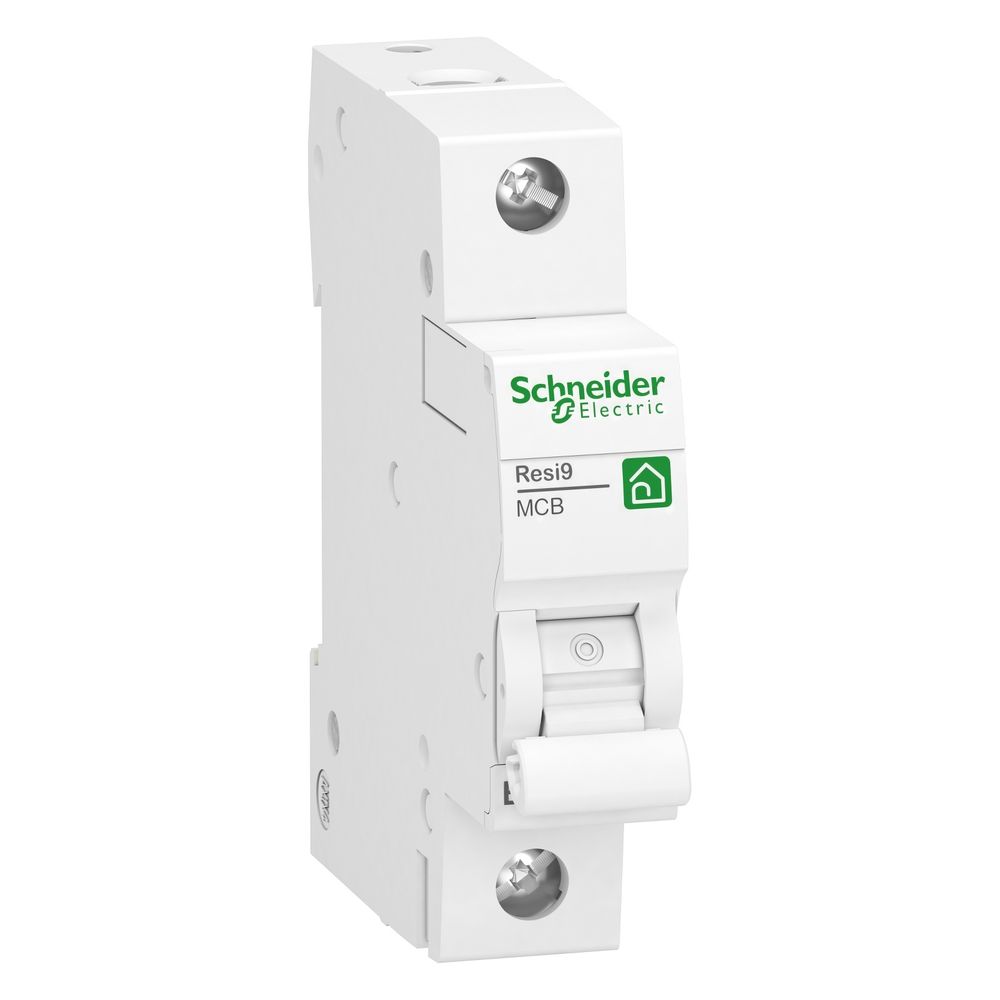

Schneider Electric Leitungsschutzschalter Resi9 R9F23132, 32A, 1-polig, B, 6kA, Weiß

Der Leitungsschutzschalter aus der Serie Resi9 bietet zuverlässigen Kurzschluss- und Überlastschutz für elektrische Anlagen im Wohnbau sowie in gewerblichen Gebäuden. Das einpolige Schaltgerät zeichnet sich durch eine Auslösecharakteristik vom Typ B und ein Bemessungsschaltvermögen von 6 kA aus. Dank der kompakten Bauweise mit einer Teilungseinheit lässt sich die Komponente effizient auf DIN-Schienen in Verteilungen montieren.

Funktionsweise und Installation

Das Gerät arbeitet mit einer thermomagnetischen Auslösetechnologie und verfügt über eine Sprungschaltung, die ein verschleißarmes Schalten der Kontakte ermöglicht. Die Installation erfolgt über eine aufsteckbare Montagehalterung für Hutschienen. Für den Anschluss stehen Tunnelklemmen zur Verfügung, die sowohl oben als auch unten eine einfache Verdrahtung erlauben. Eine integrierte ON/OFF-Anzeige signalisiert den aktuellen Schaltzustand direkt am Gerät, während eine Verriegelungsoption mittels Vorhängeschloss in der AUS-Stellung zusätzliche Sicherheit bei Wartungsarbeiten bietet.

Technische Daten

• Bemessungsstrom: 32 A
• Auslösecharakteristik: B
• Polzahl: 1
• Bemessungsschaltvermögen: 6 kA
• Bemessungsspannung: 230 V AC
• Breite: 1 Teilungseinheit (18 mm)
• Energiebegrenzungsklasse: 3
• Schutzart: IP20
• Anschlussquerschnitt eindrähtig: 1 - 35 mm²
• Anschlussquerschnitt mehrdrähtig: 1 - 25 mm²

Dieser Leitungsschutzschalter kombiniert eine mechanische Lebensdauer von 10.000 Zyklen mit einer robusten Auslegung für Umgebungstemperaturen von -25 °C bis 60 °C. Mit einem Bemessungsstrom von 32 A und der Energiebegrenzungsklasse 3 erfüllt das Gerät die Anforderungen der Norm IEC/EN 60898-1. Die Kombination aus einfacher Montage, zuverlässiger Schutzfunktion und der kompakten Bauform macht das Produkt zu einer effizienten Lösung für die moderne Elektroinstallation.
