Beschreibung

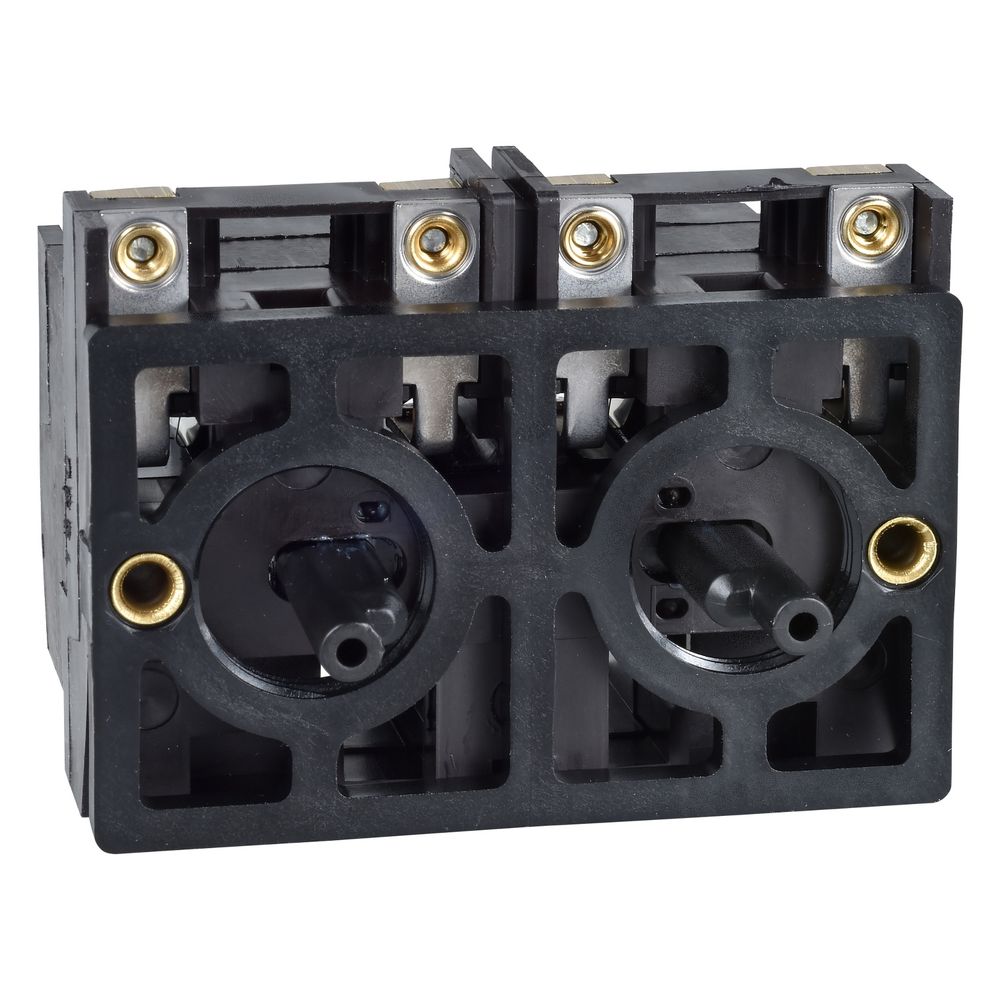

Schneider Electric Kontaktblock Harmony XAC XESD1191, 2 Schließer, 40mm
Dieser Kontaktblock aus der Baureihe Harmony XAC dient als robuste Komponente für Hängetaster in Hauptstromkreisen. Das 2-polige Modul ist für die Frontmontage konzipiert und verfügt über eine mechanische Verriegelung. Mit einer Nennbetriebsleistung von bis zu 2200 W bei 400 V eignet sich das Bauteil für anspruchsvolle industrielle Anwendungen.
Funktion und Montage
Der als Doppelschaltblock ausgeführte Kontaktblock bietet zwei Schließer und ist für eine Geschwindigkeit ausgelegt. Die Montage erfolgt über eine Frontbefestigung mit einem horizontalen Mittenabstand von 40 mm. Der elektrische Anschluss wird über Schraubklemmen realisiert, die für Leiter mit oder ohne Kabelende geeignet sind. Das Modul ist für einen Betriebstemperaturbereich von -25 bis 70 °C ausgelegt.
Belastbarkeit und Sicherheit
Das Bauteil zeichnet sich durch eine hohe mechanische und elektrische Lebensdauer aus. Die elektrische Auslegung entspricht der Norm IEC 60947-3 und bietet eine Bemessungs-Stoßspannungsfestigkeit von 6 kV. Zudem ist das Gerät gemäß Schutzklasse II gegen Stromschläge geschützt und weist eine hohe Widerstandsfähigkeit gegenüber Stößen und Vibrationen auf.
Technische Daten
- Kontakte: 2 Schließer
- Montageart: Frontbefestigung
- Mittenabstand: 40 mm
- Nennbetriebsleistung: 2200 W (bei 400 V)
- Konventioneller thermischer Strom: 12 A
- Bemessungs-Isolationsspannung: 600 V
- Bemessungs-Stoßspannungsfestigkeit: 6 kV
- Betriebstemperatur: -25 bis 70 °C
- Schutzklasse: Klasse II
Die Kombination aus kompakter Bauweise und hoher Schaltleistung macht diesen Kontaktblock zur geeigneten Wahl für die Steuerung von Hauptstromkreisen in Hängetastern. Mit einer Nennleistung von 2200 W bei 400 V und einer robusten Ausführung für den Fronteinbau bietet das Modul eine langlebige Lösung für industrielle Schaltaufgaben. Die mechanische Verriegelung und die Einhaltung relevanter Sicherheitsnormen unterstützen einen stabilen Betrieb unter wechselnden mechanischen Belastungen.
Technische Daten
| Hersteller | Schneider Electric |
| [Ithe] Konventioneller eingeschlossener thermischer Strom | 12 |
| [Ui] Bemessungs-Isolationsspannung | 600 V entspricht CSA |
| Anzahl der Fehlersignalschalter | 0 |
| Art und Zusammensetzung der Kontakte | 2 Schließer |
| Artikelnummer | SE-XESD1191 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Baureihe | Harmony XAC |
| Beschreibung der Pole | 2-polig |
| Betrieb der Kontakte | Mit Sprungfunktion |
| Betätigungskraft | 17 |
| EAN-13 | 3389110641080 |
| Fassung | ohne |
| Gewicht | 0,1 kg |
| Horizontale Befestigungsmittelpunkte | 40 |
| Klemmenbeschreibung ISO Nr 1 | (23-24)S (13-14)S B |
| Klemmenbezeichnung | (11-12)NC (13-14)NO |
| Komponentenname | XESD |
| Kontaktblockanwendung | Eine Geschwindigkeit |
| Montage des Blocks | Frontmontage |
| Montageart | Frontbefestigung |
| Operatortyp | 2 Federrückführungen |
| Produkt- oder Komponententyp | Kontaktblock |
| Produktkompatibilität | XACB |
| Schließer | 2 |
| Strom max | 3 |
| Stromkreistyp | Stromkreis |
| Typ des Kontaktblocks | Doppelt |
| Umgebungstemperatur bei Betrieb | -25…70 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Wechsler | 0 |
| Öffner | 0 |
| WEEE-Nr. | 33842582 |
