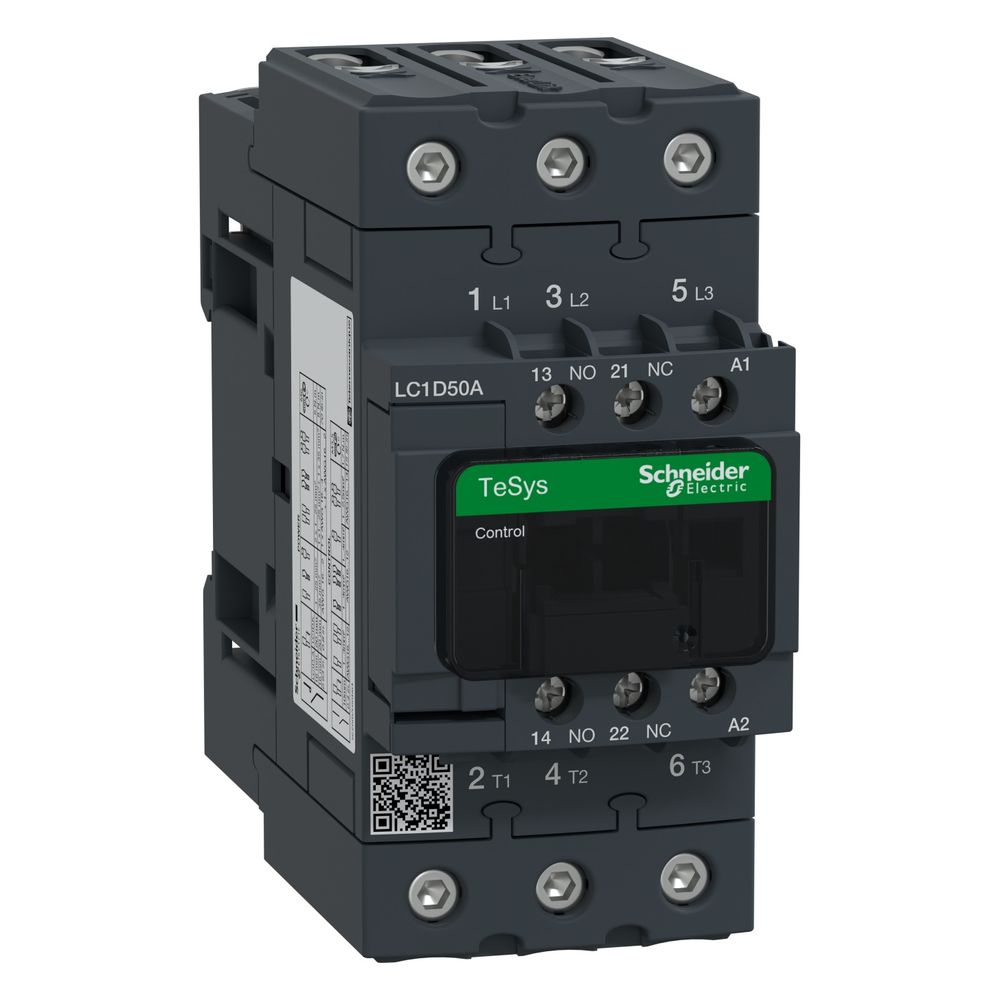

Schneider Electric Schütz TeSys Deca LC1D50AP7, 50A 230V 3P 1S1Ö, Schraubanschluss
Das 3-polige Leistungsschütz aus der Baureihe TeSys Deca ist für anspruchsvolle industrielle Anwendungen sowie HLK-Systeme konzipiert. Mit einer Bemessungsbetriebsleistung von 22 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 50 A eignet sich das Gerät für die Motorsteuerung und das Schalten ohmscher Lasten. Die Betätigung erfolgt über eine Steuerspannung von 230 V AC bei 50/60 Hz.
Robuste Anschlusstechnik und Flexibilität
Das Schütz zeichnet sich durch eine hohe mechanische Robustheit und eine Lebensdauer von 6 Millionen Schaltspielen aus. Für eine sichere Verbindung im Hauptstromkreis sorgen Schraubklemmen, die eine flexible Installation ermöglichen. Das Gerät ist für den Einsatz in einer Betriebshöhe von bis zu 3.000 Metern ausgelegt und erfüllt mit der Schutzart IP20 sowie einer hohen Feuerbeständigkeit die Anforderungen für den professionellen Schaltschrankbau.
Integrierte Hilfskontakte
Zur Signalisierung und Steuerung verfügt das Schütz über zwei integrierte Hilfskontakte in der Konfiguration 1 Schließer und 1 Öffner. Diese sind mechanisch verbunden und unterstützen eine zuverlässige Rückmeldung des Schaltzustands. Die kompakte Bauweise und die Montageoptionen für Platten oder Schienen erleichtern die Integration in bestehende Anlagenkonzepte.
Das Leistungsschütz bietet eine hohe Betriebssicherheit für industrielle Motorabgänge und ohmsche Lasten. Mit einer Bemessungsleistung von 22 kW bei 400 V und einem Bemessungsbetriebsstrom von 50 A (AC-3) deckt es ein breites Anwendungsspektrum ab. Die integrierten Hilfskontakte (1 S + 1 Ö) sowie die robuste Anschlusstechnik gewährleisten eine effiziente und langlebige Installation in anspruchsvollen Umgebungen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 22 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 50 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 80 A
- Steuerspeisespannung: 230 V AC
- Hilfskontakte: 1 Schließer, 1 Öffner
- Anschlussart Hauptstromkreis: Schraubanschluss
- Mechanische Lebensdauer: 6 Mcycles
- Schutzart: IP20
- Abmessungen (H x B x T): 122 mm x 55 mm x 120 mm
- Gewicht: 0,855 kg
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D50AP7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 11 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 80 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 50 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 25 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 55 |
| EAN-13 | 3389119408707 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,918 kg |
| Höhe | 122 |
| Ie bei AC-3, 400V | 50 |
| Ie bie AC-4, 400V | 25 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 6 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 11 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,855 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannung AC 60Hz | 230 |
| Spannungsart zur Betätigung | AC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 120 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 4…5 W at 50 / 60 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
