Beschreibung

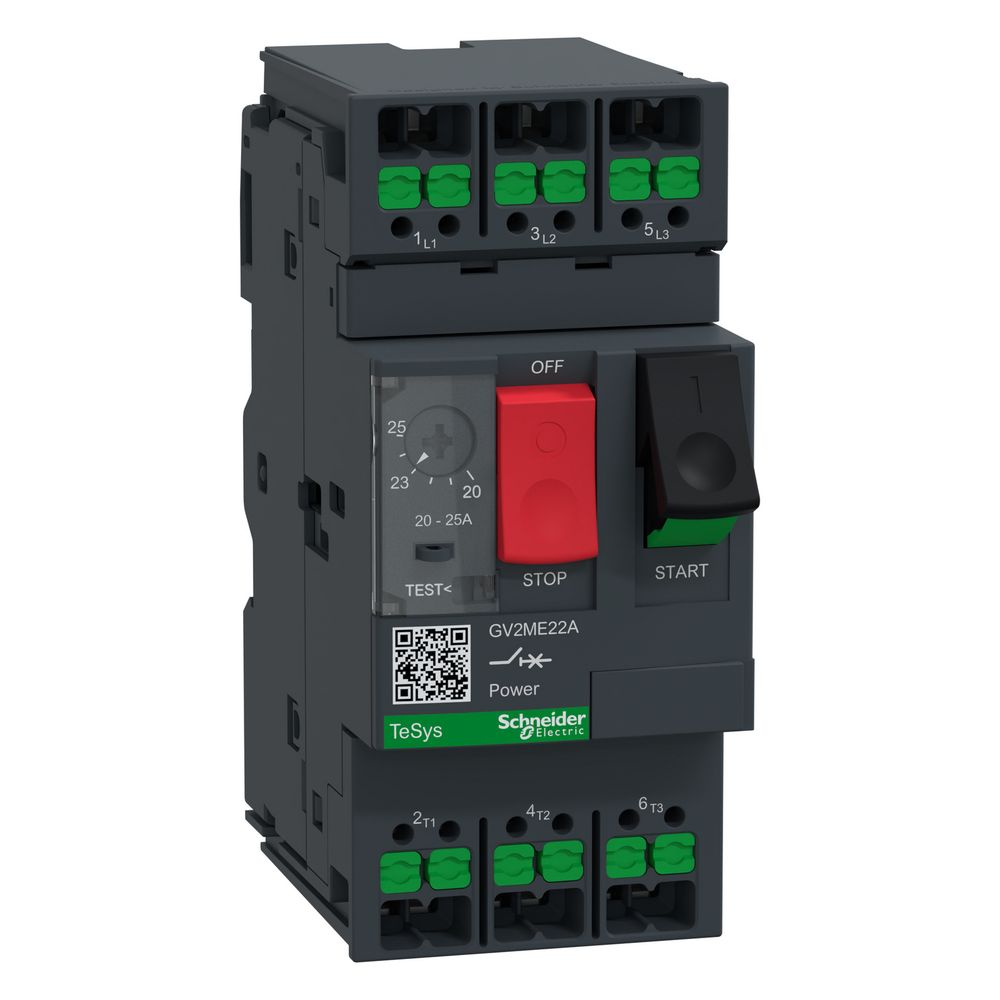

Schneider Electric Motor-Leistungsschalter TeSys Deca GV2ME22A, 20-25A, 11kW, Dunkelgrau
Der Motorschutzschalter aus der Baureihe TeSys Deca von Schneider Electric ist ein kompaktes Komplettgerät für den Schutz von Motoren. Mit einer thermomagnetischen Auslösetechnik und einem Einstellbereich von 20 bis 25 A eignet sich das 3-polige Gerät für industrielle Anwendungen. Die Bedienung erfolgt über eine Tasterbetätigung, während die SnapIN-Anschlussklemme eine schnelle und wartungsfreie Installation ermöglicht.
Zuverlässige Schutzfunktion
Das Gerät bietet einen thermischen Überlastschutz sowie einen magnetischen Kurzschlussauslöser. Durch die Eignung für Sicherheitsanwendungen, unterstützt durch mechanisch gekoppelte Kontakte und Spiegelkontakte, erfüllt der Schalter hohe Anforderungen an die Betriebssicherheit. Die Phasenausfall-Empfindlichkeit sorgt für einen umfassenden Schutz der angeschlossenen Motoren im AC-Netzwerk.
Montage und Anschluss
Die Installation erfolgt flexibel auf einer 35 mm symmetrischen DIN-Schiene oder mittels Adapterplatte auf einer Montageplatte. Die SnapIN-Technologie erlaubt den Anschluss von starren sowie flexiblen Leitern. Das Gehäuse ist für eine Umgebungstemperatur von -20 bis 60 °C ausgelegt und zeichnet sich durch eine mechanische Lebensdauer von 100.000 Zyklen aus.
Der Motorschutzschalter überzeugt durch seine robuste Bauweise und präzise Auslösecharakteristik. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V und einem Bemessungsgrenzkurzschlussausschaltstrom von 15 kA bei 400 V AC bietet er eine leistungsstarke Lösung für den Motorschutz. Die kompakten Abmessungen von 45 mm Breite ermöglichen eine platzsparende Integration in Schaltschränke.
Technische Daten
- Bemessungsstrom: 25 A
- Einstellbereich Überlastauslöser: 20 - 25 A
- Bemessungsbetriebsleistung (400 V): 11 kW
- Bemessungsbetriebsspannung: 230 - 690 V
- Kurzschlussausschaltvermögen (400 V): 15 kA
- Polzahl: 3
- Auslösetechnik: Thermomagnetisch
- Mechanische Lebensdauer: 100.000 Zyklen
- Breite: 45 mm
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| [In] Bemessungsstrom | 25 |
| Anschlussart Hauptstromkreis | sonstige |
| Artikelnummer | SE-GV2ME22A |
| Ausführung des Betätigungselements | Drucktaster |
| Auslöser-Technologie | Thermomagnetisch |
| Auslösetechnik | thermomagnetisch |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 5,5 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 |
| Bemessungsbetriebsspannung | 230 - 690 |
| Bemessungsdauerstrom Iu | 25 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 15 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | <= 2.000 |
| Breite | 45 |
| EAN-13 | 3606487541912 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 327 |
| Farbe | Dunkelgrau |
| Geräteanwendung | Motorschutz |
| Gewicht | 0,305 kg |
| Höhe | 101 |
| Klimafestigkeit | entspricht IACS E10 |
| magnetischer Auslösestrom | 388,3 |
| Mechanische Lebensdauer | 100000 Zyklen |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Montageposition | Horizontal Vertikal |
| Netzwerktyp | AC |
| Polzahl | 3 |
| Produktgewicht | 285 |
| Schutzart (IP) | IK04 |
| Steuerungstyp | Drucktaste |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -20…60 |
| Umgebungstemperatur bei Lagerung | -40…80 |
| Verlustleistung | 2,5 |
| Überlastauslöser Stromeinstellung | 20 - 25 |
| WEEE-Nr. | 33842582 |
